- 1)
- Avantaj în cazul flanşelor cu 4 găuri (standard vechi): flanşa poate fi rotită.
481-00

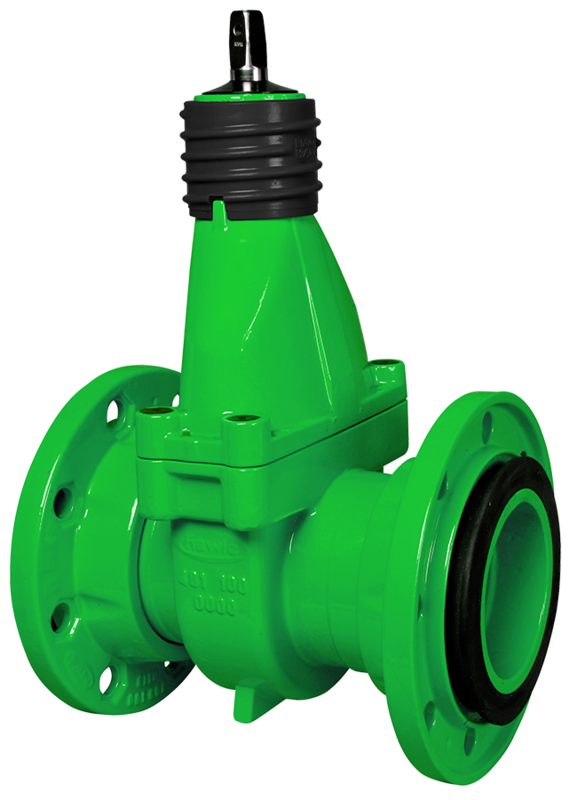

Vană cuţit pentru ape reziduale, cu flanşe libere, serie standard F 15


Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, lamă de închidere: oţel inoxidabil Set de garnituri inelare: POM/NBR |
---|---|
Presiunea maxima de operare: | Apă reziduală: 10 bar |
Medie | Apă reziduale |
Pe lângă utilizarea sa în cadrul noilor construcţii, vana de schimb Hawle pentru ape reziduale cu sistem de flanşe de blocare libere este perfect adecvată pentru monntaj îngropat şi în instalaţiile industriale, în special pentru schimbarea vanelor existente. Funcţia de închidere, fiabilă şi cu etanşare perfectă, este asigurată de o lamă de închidere din oţel inoxidabil dur, laminat şi un pachet de etanşare cu garnituri inelare. Pachetul de etanşare previne aderarea particulelor solide la tijă şi, în cazul reparării, permite înlocuirea capacului vanei fără a scoate vana din instalația aflată sub presiune.
Garniturile plate sunt deja incluse în garniturile circulare. De aceea nu sunt necesare fixări între flanşe.
În plus, sistemul de flanşe libere prezintă avantaje în ceea ce priveşte depozitarea. Flanşele pot fi schimbate uşor şi rapid de la PN 10 la PN 16 sau invers. În afară de funcţia sa de bază de vană de închidere, vana poate fi utilizată şi ca piesă de demontare datorită sistemului cu flanşe libere integral (nu este necesară nicio altă piesă de demontare).
Vana de schimb poate fi scurtată cu 20 - 30 mm la fiecare capăt, în funcţie de lăţimea nominală. Notă: după scurtare nu mai este asigurată conexiunea cu blocare.
Vana poate fi acţionată prin intermediul roții de manevră, tijei extensibile sau cu acționare electrică (pentru DN 80 sau mai mare, la cerere).
Dimensiuni flanşă, conform standardului EN 1092-2
Dimensiune faţă în faţă:
Gamă standard 15 conform standardului DIN EN 558-1
Comanda nr.
|
*) |
DN |
PN |
d min. |
L |
H |
Pătratul tijei |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|
4810500020
|
50 | 10 | 48 mm | 250 mm | 205 mm | 12,3 mm | 8,80 kg | ||||
4810800020
|
1) | 80 | 10 | 76 mm | 280 mm | 295 mm | 14,3 mm | 16,30 kg | |||
4811000020
|
100 | 10 | 96 mm | 300 mm | 320 mm | 14,3 mm | 20,50 kg | ||||
4811250020
|
125 | 10 | 121 mm | 325 mm | 424 mm | 17,3 mm | 33,00 kg | ||||
4811500020
|
150 | 10 | 145 mm | 350 mm | 410 mm | 17,3 mm | 38,00 kg | ||||
4812000020
|
200 | 10 | 172 mm | 400 mm | 532 mm | 19,3 mm | 58,00 kg | ||||
4812500020
|
250 | 10 | 247 mm | 450 mm | 832 mm | 27,3 mm | 186,44 kg | ||||
4813000020
|
300 | 10 | 297 mm | 500 mm | 807 mm | 27,3 mm | 198,00 kg |
-
Flanşă liberă cu alezaj special, la cerere
Documente tehnice
|
---|
declaration of conformity sewage gate valves 480, 481, 482 |
