482-00

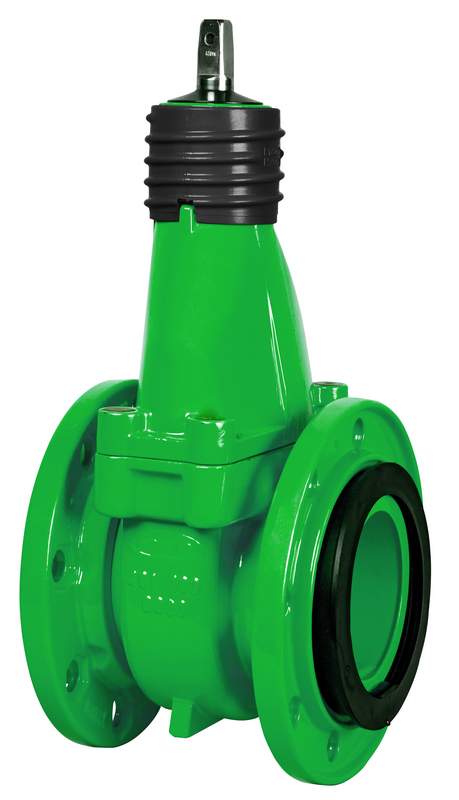

Vană cuţit pentru ape reziduale, cu flanşe libere, serie standard F 14

Pe lângă utilizarea sa în cadrul noilor construcţii, vana de schimb Hawle pentru ape reziduale cu sistem de flanşe de blocare libere este perfect adecvată pentru montaj îngropat şi în instalaţiile industriale, în special pentru schimbarea vanelor existente. Funcţia de închidere etanşă fiabilă este asigurată de o lamă de închidere din oţel inoxidabil dur, laminat şi un pachet de etanşare cu garnituri inelare. Pachetul de etanşare previne aderarea particulelor solide la tijă şi, în cazul reparării, permite înlocuirea capacului vanei fără a scoate vana din instalația aflată sub presiune.

Garniturile plate sunt deja incluse în garniturile circulare. De aceea nu sunt necesare fixări între flanşe.

În plus, sistemul de flanşe libere prezintă avantaje în ceea ce priveşte depozitarea. Flanşele pot fi schimbate uşor şi rapid de la PN 10 la PN 16 sau invers. În afară de funcţia sa de bază de vană de închidere, vana poate fi utilizată şi ca piesă de demontare datorită sistemului cu flanşe libere integrat (nu este necesară nicio altă piesă de demontare).

Vana poate fi acţionată prin intermediul rozți de manevră, tijei extensibile sau cu acționare electrică (pentru DN 80 sau mai mare, la cerere).

Dimensiuni flanşă conform standardului EN 1092-2

Dimensiune faţă în faţă:
Gamă standard 14 conform standardului DIN EN 558-1

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, lamă de închidere: oţel inoxidabil
Set de garnituri inelare: POM/NBR
Presiunea maxima de operare: Apă reziduală: 10 bar
Medie Apă reziduale

Pe lângă utilizarea sa în cadrul noilor construcţii, vana de schimb Hawle pentru ape reziduale cu sistem de flanşe de blocare libere este perfect adecvată pentru montaj îngropat şi în instalaţiile industriale, în special pentru schimbarea vanelor existente. Funcţia de închidere etanşă fiabilă este asigurată de o lamă de închidere din oţel inoxidabil dur, laminat şi un pachet de etanşare cu garnituri inelare. Pachetul de etanşare previne aderarea particulelor solide la tijă şi, în cazul reparării, permite înlocuirea capacului vanei fără a scoate vana din instalația aflată sub presiune.

Garniturile plate sunt deja incluse în garniturile circulare. De aceea nu sunt necesare fixări între flanşe.

În plus, sistemul de flanşe libere prezintă avantaje în ceea ce priveşte depozitarea. Flanşele pot fi schimbate uşor şi rapid de la PN 10 la PN 16 sau invers. În afară de funcţia sa de bază de vană de închidere, vana poate fi utilizată şi ca piesă de demontare datorită sistemului cu flanşe libere integrat (nu este necesară nicio altă piesă de demontare).

Vana poate fi acţionată prin intermediul rozți de manevră, tijei extensibile sau cu acționare electrică (pentru DN 80 sau mai mare, la cerere).

Dimensiuni flanşă conform standardului EN 1092-2

Dimensiune faţă în faţă:
Gamă standard 14 conform standardului DIN EN 558-1

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN
d min.
L
H
Pătratul tijei
Medie Greutate A-Text 3D Cos
4820800020
 1) 80 10 76 mm 180 mm 295 mm 14,3 mm 14,00 kg
4821000020
   100 10 96 mm 190 mm 320 mm 14,3 mm 17,00 kg
4821250020
   125 10 121 mm 200 mm 424 mm 17,3 mm 27,00 kg
4821500020
   150 10 145 mm 210 mm 410 mm 17,3 mm 32,00 kg
4822000020
   200 10 172 mm 230 mm 532 mm 19,3 mm 45,90 kg
4822500020
   250 10 247 mm 250 mm 832 mm 27,3 mm 150,00 kg
4823000020
   300 10 297 mm 270 mm 807 mm 27,3 mm 178,00 kg
Lista de dorinte
1)
Avantaj în cazul flanşelor cu 4 orificii (standard vechi): flanşa poate fi rotită.

Atenţie:
- Pentru DN 80 şi DN 100, utilizaţi tija extensibilă şi roata de manevră DN 50
- Pentru DN 125 şi DN 150, utilizaţi tija extensibilă şi roata de manevră DN 65/80
- Pentru DN 200, utilizaţi tija extensibilă şi roata de manevră DN 125/150
- Pentru DN 250 şi DN 150, utilizaţi tija extensibilă şi roata de manevră DN 250/300

Flanşă liberă cu alezaj special, la cerere
