527-00
Conexiune cu blocare BAIO®-SIT

Conexiunea cu blocare BAIO®-SIT are rolul de a stabili o conexiune longitudinală cu blocare între ţevi din fontă, PE şi PVC şi racorduri Hawle BAIO® tip „push-fit”.

Înainte de a monta inelul de fixare, apăsaţi inelul de prindere pe ţeavă şi poziţionaţi-l cu aproximativ 20 mm în faţa racordului BAIO® pentru a realiza o uşoară pretensionare a conexiunii cu blocare pe ţeava ce trebuie să fie conectată. Apoi apăsaţi inelul de fixare pe porţiunile proeminente exterioare ale racordului BAIO® şi răsuciţi-l pentru a-l fixa în siguranţă.

Atenţie: inelele de prindere trebuie să fie protejate împotriva murdăririi, expunerii la radiaţii UV şi a deteriorărilor mecanice.

La conectarea ţevilor PE trebuie să utilizaţi un suport liniar din oţel inox (cod de comandă 590).

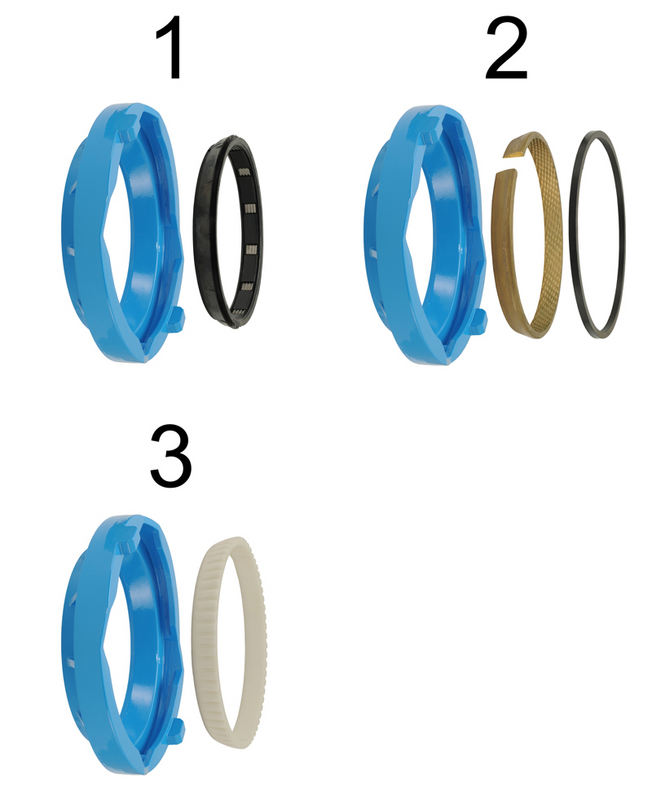

Imagine:
1. Pentru ţevi din fontă
2. Pentru ţevi din PVC
3. Pentru ţevi din PE (obligatoriu suport liniar din oţel inox)

Citeste mai mult reduce
Material: Inel de fixare: GJS-400, acoperire cu pulbere epoxidică Hawle

Inel de prindere în funcţie de tipul de ţeavă:
Ţeavă fontă: inel cu fixare rapidă
Ţeavă PE: inel de prindere cu interblocare, din POM (polioximetilenă)
Ţeavă din PVC: alamă/corindon
Presiunea maxima de operare: Apă reziduală: 16 bar
Apă potabilă: 16 bar
Medie Apă / Gaz / Apă reziduale

Conexiunea cu blocare BAIO®-SIT are rolul de a stabili o conexiune longitudinală cu blocare între ţevi din fontă, PE şi PVC şi racorduri Hawle BAIO® tip „push-fit”.

Înainte de a monta inelul de fixare, apăsaţi inelul de prindere pe ţeavă şi poziţionaţi-l cu aproximativ 20 mm în faţa racordului BAIO® pentru a realiza o uşoară pretensionare a conexiunii cu blocare pe ţeava ce trebuie să fie conectată. Apoi apăsaţi inelul de fixare pe porţiunile proeminente exterioare ale racordului BAIO® şi răsuciţi-l pentru a-l fixa în siguranţă.

Atenţie: inelele de prindere trebuie să fie protejate împotriva murdăririi, expunerii la radiaţii UV şi a deteriorărilor mecanice.

La conectarea ţevilor PE trebuie să utilizaţi un suport liniar din oţel inox (cod de comandă 590).

Imagine:
1. Pentru ţevi din fontă
2. Pentru ţevi din PVC
3. Pentru ţevi din PE (obligatoriu suport liniar din oţel inox)

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN max.
d
Tip țeavă
 Medie Greutate A-Text Cos
5272500000
 1) 2) 250 16 bar 274 mm Fontă 11,10 kg
5272501000
   250 16 bar 280 mm PE 12,10 kg
5272501100
   250 16 bar 250 mm PE 11,40 kg
5272502000
 3) 250 16 bar 280 mm PVC 12,20 kg
5273000000
 1) 2) 300 16 bar 326 mm Fontă 14,90 kg
5273001000
   300 16 bar 315 mm PE 16,70 kg
5273002000
 3) 300 16 bar 315 mm PVC 16,70 kg
Lista de dorinte
1)
Poate fi folosit pentru diametrele exterioare ale ţevilor din fontă; în acest caz, îndepărtaţi acoperirea din PE în zona de prindere

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
