528-00
Conexiune cu blocare Hawle Stop pentru ţevi din fontă, PE şi PVC - Sistem BAIO®

Conexiunea cu blocare Hawle Stop are rolul de a stabili o conexiune longitudinală cu blocare între ţevi din fontă, PE şi PVC şi racorduri Hawle BAIO® tip „push-fit”.

Înainte de a monta inelul de fixare, apăsaţi inelul de prindere pe ţeavă şi poziţionaţi-l cu aproximativ 20 mm în faţa racordului BAIO® pentru a realiza o uşoară pretensionare a conexiunii cu blocare pe ţeava ce trebuie să fie conectată. Apoi apăsaţi inelul de fixare pe porţiunile proeminente exterioare ale racordului BAIO® şi răsuciţi-l pentru a-l fixa.

Atenţie: Inelele de prindere trebuie să fie protejate împotriva murdăririi, expunerii la radiaţii UV şi a deteriorărilor mecanice.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).

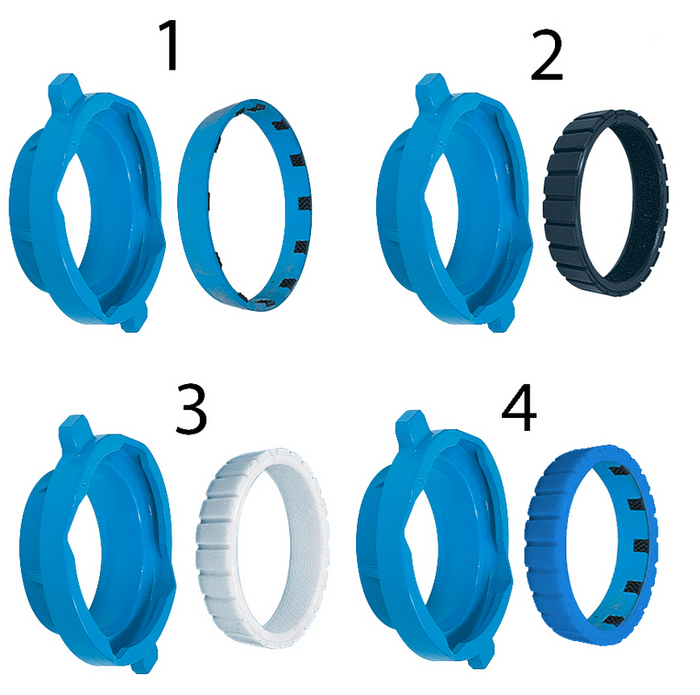

Declarație de imagine:
1. Utilizare pentru ţevi din fontă
2. Utilizare pentru ţevi din PVC
3. Utilizare pentru ţevi din PE (notă importantă: este necesar suport liniar de țeavă)
4. Utilizare pentru ţevi din fontă BLUTOP

Citeste mai mult reduce
Material: Inel de fixare: GJS-400, acoperire cu pulbere epoxidică Hawle

Inel de prindere în funcţie de tipul de ţeavă:
Ţeavă din fontă: P.A. ranforsată cu fibră de sticlă, cu segmenţi de prindere
Ţeavă din PE: inel de prindere cu interblocare, din POM
Ţeavă din PVC: strat interior din PVC şi corindon
Presiunea maxima de operare: Apă reziduală: 16 bar
Apă potabilă: 16 bar
Vezi descrierea
Medie Apă / Gaz / Apă reziduale

Conexiunea cu blocare Hawle Stop are rolul de a stabili o conexiune longitudinală cu blocare între ţevi din fontă, PE şi PVC şi racorduri Hawle BAIO® tip „push-fit”.

Înainte de a monta inelul de fixare, apăsaţi inelul de prindere pe ţeavă şi poziţionaţi-l cu aproximativ 20 mm în faţa racordului BAIO® pentru a realiza o uşoară pretensionare a conexiunii cu blocare pe ţeava ce trebuie să fie conectată. Apoi apăsaţi inelul de fixare pe porţiunile proeminente exterioare ale racordului BAIO® şi răsuciţi-l pentru a-l fixa.

Atenţie: Inelele de prindere trebuie să fie protejate împotriva murdăririi, expunerii la radiaţii UV şi a deteriorărilor mecanice.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).

Declarație de imagine:
1. Utilizare pentru ţevi din fontă
2. Utilizare pentru ţevi din PVC
3. Utilizare pentru ţevi din PE (notă importantă: este necesar suport liniar de țeavă)
4. Utilizare pentru ţevi din fontă BLUTOP

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN max.
L
B
D
H
Tip țeavă
Tip de ţeavă
 Medie Greutate A-Text Cos
5280800000
 3) 80 16 bar 233 mm 82 mm 98 mm 183 mm Fontă Fontă 3,70 kg
5280800500
   80 16 bar 233 mm 82 mm 90 mm 183 mm Fontă, BLUTOP BLUTOP 2,90 kg
5280801000
   80 16 bar 233 mm 82 mm 90 mm 183 mm PE PE 3,80 kg
5280802000
 4) 80 16 bar 233 mm 82 mm 90 mm 183 mm PVC PVC 3,80 kg
5281000000
 3) 100 16 bar 264 mm 91 mm 118 mm 206 mm Fontă Fontă 3,70 kg
5281000500
   100 16 bar 264 mm 91 mm 110 mm 206 mm Fontă, BLUTOP BLUTOP 4,10 kg
5281001000
   100 16 bar 264 mm 91 mm 110 mm 206 mm PE PE 3,90 kg
5281002000
 4) 100 16 bar 264 mm 91 mm 110 mm 206 mm PVC PVC 3,90 kg
5281200000
 1) 100 16 bar 278 mm 80 mm 125 mm 215 mm PE PE 4,20 kg
5281201000
   125 16 bar 292 mm 82 mm 125 mm 238 mm PE PE 4,80 kg
5281202000
 4) 125 16 bar 292 mm 82 mm 125 mm 238 mm PVC PVC 4,80 kg
5281250000
 3) 125 16 bar 292 mm 95 mm 144 mm 238 mm Fontă Fontă 4,80 kg
5281250500
   125 16 bar 292 mm 82 mm 125 mm 238 mm Fontă, BLUTOP BLUTOP 5,06 kg
5281251000
   125 16 bar 292 mm 95 mm 140 mm 238 mm PE PE 4,80 kg
5281252000
 4) 125 16 bar 292 mm 95 mm 140 mm 238 mm PVC PVC 4,80 kg
5281500000
 3) 150 16 bar 324 mm 99 mm 170 mm 260 mm Fontă Fontă 5,50 kg
5281500500
   150 16 bar 324 mm 99 mm 160 mm 260 mm Fontă, BLUTOP BLUTOP 5,50 kg
5281501000
   150 16 bar 324 mm 99 mm 160 mm 260 mm PE PE 5,55 kg
5281502000
 4) 150 16 bar 324 mm 99 mm 160 mm 260 mm PVC PVC 5,55 kg
5281801000
 2) 150 16 bar 334 mm 95 mm 180 mm 270 mm PE PE 6,70 kg
5282000000
 3) 200 16 bar 388 mm 107 mm 222 mm 322 mm Fontă Fontă 8,55 kg
5282001000
   200 16 bar 388 mm 107 mm 225 mm 322 mm PE PE 8,55 kg
5282001100
   200 16 bar 388 mm 107 mm 200 mm 326 mm PE PE 8,55 kg
5282002000
 4) 200 16 bar 388 mm 107 mm 225 mm 322 mm PVC PVC 8,55 kg
5282002100
 4) 200 16 bar 388 mm 107 mm 200 mm 326 mm PVC PVC 8,55 kg
Lista de dorinte
1)
Doar în combinaţie cu fitingul SM DN 100/d 125 (cod produs 532-00)
2)
Doar în combinaţie cu fitingul SM DN 150/d 180 (cod produs 532-00), vana cu racord de capăt DN 150/d 180 (cod produs 451-00) şi teul dublu d 180 (cod produs 542-00)

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
