529-04

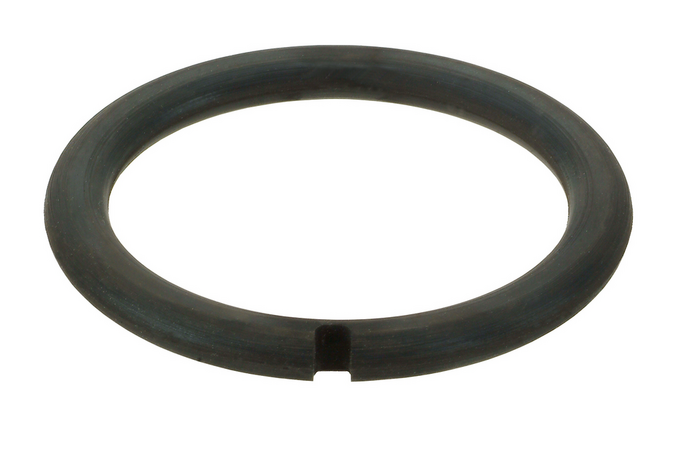

Garnitură împotriva impurităţilor pentru racorduri - Sistem BAIO®


Material: | EPDM |
---|---|
Medie | Apă / Apă reziduale |
Garnitura împotriva impurităţilor previne pătrunderea impurităţilor în spaţiul pentru inel, între ţeava PE/PVC şi racordul BAIO®, la astuparea canalului.
Garnitura împotriva impurităţilor trebuie să fie amplasată la racordul BAIO® (vezi figura), înainte de montarea ţevii. Apoi, ţeava PE/PVC trebuie să fie împinsă cât se poate de mult prin garnitura împotriva impurităţilor şi garnitura GKS, în racordul BAIO®.
Imagine:
1. Hawle-Stop (528-00)
2. Blocare internă (528-00)
3. Cameră de etanşare (529-01)
4. Mufă BAIO
5. Garnitură împotriva impurităților (529-04)
6. Teşitura ţevii (PE sau PVC)
Comanda nr.
|
DN |
B |
D |
H |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|
5290000090
|
80 | 120 mm | 90 mm | 11 mm | 0,05 kg | |||
5290000110
|
100 | 140 mm | 110 mm | 12 mm | 0,06 kg | |||
5290000125
|
125 | 170 mm | 125 mm | 22 mm | 0,12 kg | |||
5290000140
|
125 | 170 mm | 140 mm | 13 mm | 0,06 kg | |||
5290000160
|
150 | 196,5 mm | 160 mm | 13 mm | 0,13 kg | |||
5290000200
|
200 | 250,5 mm | 200 mm | 24 mm | 0,32 kg | |||
5290000225
|
200 | 250,5 mm | 225 mm | 14 mm | 0,12 kg |
