529-05

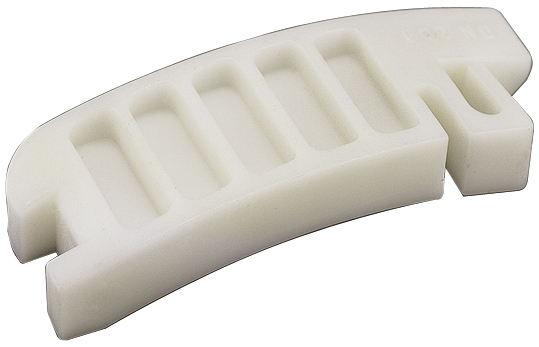

Dispozitiv elicoidal de blocare pentru mufe BAIO® - racorduri


Material: | Plastic (POM) |
---|---|
Presiunea maxima de operare: |
Apă reziduală: 16 bar Gaz: 16 bar Apă potabilă: 16 bar |
Medie | Apă / Gaz / Apă reziduale |
Dispozitivul de blocare răsucire previne deblocarea accidentală a racordurilor de capăt BAIO® la nivelul mufelor BAIO® (de exemplu în timpul montărilor preliminare de mari dimensiuni din exteriorul canalului).
După instalarea racordului de capăt BAIO® în mufa BAIO®, dispozitivul de blocare răsucire va fi întâi împins cu proeminenţa marcată într-una dintre cele patru caneluri ale racordului BAIO® şi apoi lovit uşor cu un ciocan de lemn pentru a se fixa, cu ajutorul unui element de fixare adecvat (de exemplu pană din lemn de esenţă moale sau PE).
Comanda nr.
|
DN |
L |
B |
H |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|
5290000004
|
80 | 50 mm | 23 mm | 14 mm | 0,01 kg | |||
5290000005
|
100 | 63 mm | 25 mm | 17 mm | 0,02 kg | |||
5290000006
|
125 | 63 mm | 27 mm | 15 mm | 0,02 kg | |||
5290000007
|
150 | 73 mm | 28 mm | 17 mm | 0,02 kg | |||
5290000008
|
200 | 93 mm | 32 mm | 21 mm | 0,03 kg | |||
5290000009
|
250 | 104 mm | 40 mm | 21 mm | 0,04 kg | |||
5290000010
|
300 | 116 mm | 44 mm | 23 mm | 0,05 kg |
