530-01

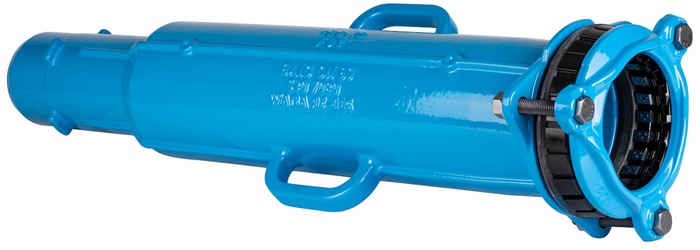

Fiting racord de inserţie cu Sistem BAIO® cu racorduri WAGA-Multi/Joint® multiple

Sistemul Hawle BAIO® este utilizat din ce în ce mai mult şi pentru repararea reţelelor de conducte existente.

Pentru integrarea ulterioară a vanelor şi fitingurilor Sistemului BAIO® în cadrul conductelor din fontă, oţel, PE, PVC şi azbociment poate fi utilizat fitingul cu racord de inserţie cu racord de capăt BAIO® şi racordul multigamă WAGA-Multi/Joint®.

O mufă BAIO® pentru conectare cu racorduri BAIO®, cu o suprafaţă tip „push-on” şi racord Multi/Joint®.

Pentru conectare la ţevi PE trebuie să utilizaţi un suport liniar din oţel.

ATENŢIE: Racordurile Multi/Joint® nu trebuie să fie utilizate pentru a realiza o conexiune cu blocare a ţevilor din azbociment. Prin urmare, segmenţii de prindere trebuie să fie îndepărtaţi înainte de montare de la elementul Flekskern® al racordului Multi/Joint®.

Dimensiunile „interval de modificare S”, „L min” sau „L max” (vezi tabelul) variază în funcţie de diametrul exterior al conductei la care se conectează.

Pentru presiunea maximă de funcţionare, vezi descrierea tehnică din catalog, pagina 01-H.

Citeste mai mult reduce
Material: Corp / inel de fixare: GJS-400, acoperire cu pulbere epoxidică Hawle
Presiunea maxima de operare: Apă reziduală: 16 bar
Apă potabilă: 16 bar
Medie Apă / Apă reziduale

Sistemul Hawle BAIO® este utilizat din ce în ce mai mult şi pentru repararea reţelelor de conducte existente.

Pentru integrarea ulterioară a vanelor şi fitingurilor Sistemului BAIO® în cadrul conductelor din fontă, oţel, PE, PVC şi azbociment poate fi utilizat fitingul cu racord de inserţie cu racord de capăt BAIO® şi racordul multigamă WAGA-Multi/Joint®.

O mufă BAIO® pentru conectare cu racorduri BAIO®, cu o suprafaţă tip „push-on” şi racord Multi/Joint®.

Pentru conectare la ţevi PE trebuie să utilizaţi un suport liniar din oţel.

ATENŢIE: Racordurile Multi/Joint® nu trebuie să fie utilizate pentru a realiza o conexiune cu blocare a ţevilor din azbociment. Prin urmare, segmenţii de prindere trebuie să fie îndepărtaţi înainte de montare de la elementul Flekskern® al racordului Multi/Joint®.

Dimensiunile „interval de modificare S”, „L min” sau „L max” (vezi tabelul) variază în funcţie de diametrul exterior al conductei la care se conectează.

Pentru presiunea maximă de funcţionare, vezi descrierea tehnică din catalog, pagina 01-H.

Contacte
Lista de dorinte
Comanda nr.

DN
L max.
L min
B
H
T
Interval de deplasare
D
 Medie Greutate A-Text Cos
5307080000
 80 740 mm 726 mm 178 mm 216 mm 117 mm 414 - 426 mm 84 - 105 mm 16,80 kg
5307100000
 100 725 mm 706 mm 211 mm 238 mm 110 mm 374 - 395 mm 104 - 132 mm 19,00 kg
5307125000
 125 723 mm 705 mm 265 mm 267 mm 120 mm 369 - 389 mm 132 - 155 mm 23,00 kg
5307150000
 150 774 mm 746 mm 250 mm 303 mm 120 mm 361 - 390 mm 154 - 192 mm 28,00 kg
5307200000
 200 778 mm 751 mm 366 mm 363 mm 140 mm 355 - 392 mm 192 - 232 mm 43,50 kg
Lista de dorinte

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).
