- Fiting de tranziţie adecvat pentru combinaţii cu fitinguri ZAK® (cod de comandă 700 sau 701) pentru racordarea apometrelor.
681-00

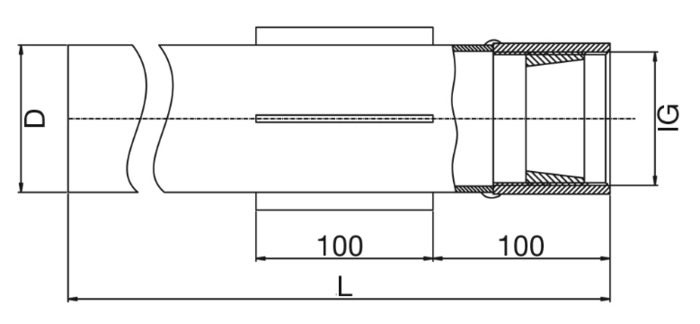

Fiting de intrare cu conductă, cu filet interior şi lamele de blocare anti-deformare
| Material: |
Conductă: oţel, amorsă pe o bază de răşină sintetică Inel conic: POM |
|---|---|
| Medie | Apă |
Fitingul de intrare cu canal, filet interior şi „lamele de blocare anti-deformare” este utilizat preponderent pentru montare în pereţi de beton.
Înainte de a turna beton proaspăt, trebuie să se introducă fitingul de intrare ţeavă în cofrajul peretelui exterior al clădirii. Apoi se toarnă beton proaspăt în cofraj. La turnarea şi solidificarea betonului proaspăt este stabilită o conexiune cu blocare între perete şi fitingul de intrare ţeavă datorită „lamelelor de blocare anti-deformare” sudate.

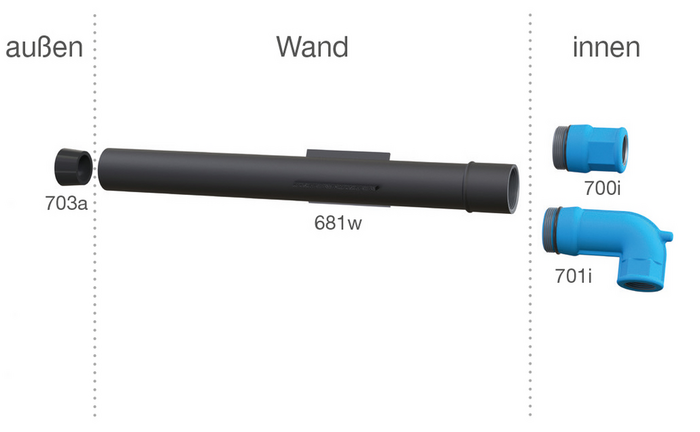

Inelul conic integrat are rolul de adaptor la diametrul exterior al ţevii din material plastic. Fitinguri adecvate pentru ţevi PE (PVC la cerere), tipul drept sau unghiular (cod produs 700 sau 701) sunt disponibile pentru montare în interiorul clădirii. Pentru a asigura etanşarea corespunzătoare la exteriorul clădirii, utilizaţi o garnitură manşon conic (cod produs 703M).
Pentru montarea ţevilor PE în canalele speciale vor fi utilizați suporți liniari de susţinere.
Contacte
|
Comanda nr.
|
*) |
d |
Mufă ZAK |
Filet interior (IG) |
Imaginea Nr. |
L |
Filet exterior (AG) |
Etichetă |
D |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
6811320500
|
32 mm | 1 1/2" | 681w | 500 mm | țeavă protectoare pentru fitingurile de perete | 51 mm | 1,80 kg | ||||||
|
6811321000
|
32 mm | 1 1/2" | 681w | 1000 mm | țeavă protectoare pentru fitingurile de perete | 51 mm | 3,60 kg | ||||||
|
6811400500
|
40 mm | 2" | 681w | 500 mm | țeavă protectoare pentru fitingurile de perete | 64 mm | 2,90 kg | ||||||
|
6811401000
|
40 mm | 2" | 681w | 1000 mm | țeavă protectoare pentru fitingurile de perete | 64 mm | 4,50 kg | ||||||
|
6811500500
|
50 mm | 2 1/2" | 681w | 500 mm | țeavă protectoare pentru fitingurile de perete | 83 mm | 3,50 kg | ||||||
|
6811501000
|
50 mm | 2 1/2" | 681w | 1000 mm | țeavă protectoare pentru fitingurile de perete | 83 mm | 7,80 kg | ||||||
|
6811630500
|
63 mm | 3" | 681w | 500 mm | țeavă protectoare pentru fitingurile de perete | 102 mm | 4,90 kg | ||||||
|
6811631000
|
63 mm | 3" | 681w | 1000 mm | țeavă protectoare pentru fitingurile de perete | 102 mm | 13,50 kg | ||||||
|
7000320000
|
2) 3) | 32 mm | 1" | 700i | 1 1/2" | MDF -fiting montare drept | 0,40 kg | ||||||
|
7000320460
|
1) 3) | 32 mm | ZAK 46 | 700i | 1 1/2" | MDF -fiting montare drept | 0,70 kg | ||||||
|
7000400000
|
2) 3) | 40 mm | 1 1/4" | 700i | 2" | MDF -fiting montare drept | 0,79 kg | ||||||
|
7000400460
|
1) 3) | 40 mm | ZAK 46 | 700i | 2" | MDF -fiting montare drept | 0,79 kg | ||||||
|
7000500000
|
2) 3) | 50 mm | 1 1/2" | 700i | 2 1/2" | MDF -fiting montare drept | 1,35 kg | ||||||
|
7010320000
|
2) 3) | 32 mm | 1" | 701i | 1 1/2" | MDF -fiting montare ,cot 90° | 0,90 kg | ||||||
|
7010320460
|
1) 3) | 32 mm | ZAK 46 | 701i | 1 1/2" | MDF -fiting montare ,cot 90° | 1,04 kg | ||||||
|
7010400000
|
2) 3) | 40 mm | 1 1/4" | 701i | 2" | MDF -fiting montare ,cot 90° | 1,04 kg | ||||||
|
7010400460
|
1) 3) | 40 mm | ZAK 46 | 701i | 2" | MDF -fiting montare ,cot 90° | 1,14 kg | ||||||
|
7010500000
|
2) 3) | 50 mm | 1 1/2" | 701i | 2 1/2" | MDF -fiting montare ,cot 90° | 1,75 kg | ||||||
|
7010500460
|
1) 3) | 50 mm | ZAK 46 | 701i | 2 1/2" | MDF -fiting montare ,cot 90° | 1,60 kg | ||||||
|
7030000032
|
32 mm | 703a | mansoane | 0,03 kg | |||||||||
|
7030000040
|
40 mm | 703a | mansoane | 0,05 kg | |||||||||
|
7030000050
|
50 mm | 703a | mansoane | 0,12 kg | |||||||||
|
7030000063
|
63 mm | 703a | mansoane | 0,17 kg |
-
Alte lungimi disponibile la cerere.
