La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
-
Alte lungimi disponibile la cerere.
-
Codurile produselor pentru utilizare împreună cu ţevi PVC, la cerere.
684-00

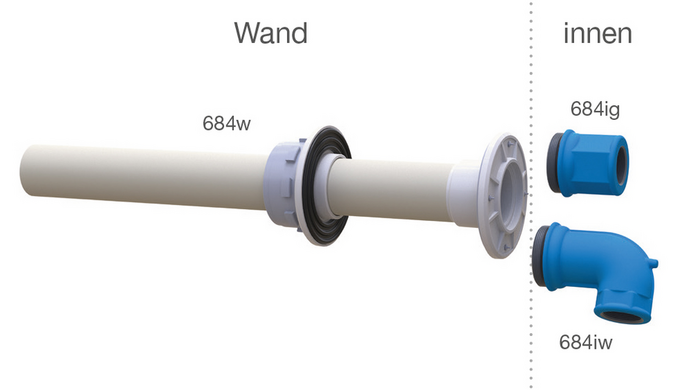

Fiting de intrare cu instalare rapidă, din materila plastic
| Material: |
Conductă cu flanşă de reglare şi de presiune: PP Adaptor filet, inel de prindere cu interblocare: POM Garnituri: elastomer Fiting: GJS-400, acoperire cu pulbere epoxidică Hawle |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
În cazul fitingurilor de intrare cu montare rapidă la ţevi PE prin care trece fluidul de lucru (sau ţevi PVC, la cerere), acestea sunt împinse prin conducta de perete către interiorul clădirii şi este stabilită o conexiune cu blocare printr-un fiting cu fixare „push-fit”.
Etanşarea este realizată cu ajutorul unor garnituri din cauciuc, care izolează ţeava cu fluidul de lucru faţă de conductă şi fiting, pe de o parte, iar pe de altă parte conducta faţă de peretele exterior al clădirii.
În afară de fitingurile de intrare pentru montare cu cimentare, acest sistem nu necesită cimentare între fitingul de intrare cu montare rapidă şi perete (orificiu central de 87 - 92 mm).
Această versiune permite o adaptare variabilă a conductei de perete la grosimea peretelui respectiv.
Avantaje:
- Etanşare împotriva emisiilor de gaze şi a apei de infiltrare
- Nu este necesară cimentare între conductă şi orificiu
- Adaptare variabilă la grosimea posibilă a peretelui (între 80 şi 600 mm)
- Cu fiting cu fixare „push-fit” integrat (drept sau la 90°) la partea interioară a clădirii
Atunci când ţevile PE sunt montate în canale pentru ţevi trebuie utilizați suporți liniari de susţinere.
Contacte
|
Comanda nr.
|
*) |
d |
Filet interior |
L |
B |
Imaginea Nr. |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
6840320000
|
2) 3) 1) | 32 mm | 1" | 700 mm | 65 mm | 684w mit 684ig | 2,00 kg | |||
|
6840400000
|
2) 3) 1) | 40 mm | 1 1/4" | 700 mm | 75 mm | 684w mit 684ig | 2,50 kg | |||
|
6840500000
|
2) 3) 1) | 50 mm | 1 1/2" | 700 mm | 75 mm | 684w mit 684ig | 2,60 kg | |||
|
6841320000
|
2) 3) 1) | 32 mm | 1" | 700 mm | 100 mm | 684w mit 684iw | 2,30 kg | |||
|
6841400000
|
2) 3) 1) | 40 mm | 1 1/4" | 700 mm | 95 mm | 684w mit 684iw | 2,70 kg | |||
|
6841500000
|
2) 3) 1) | 50 mm | 1 1/2" | 700 mm | 95 mm | 684w mit 684iw | 2,80 kg |
