687-00

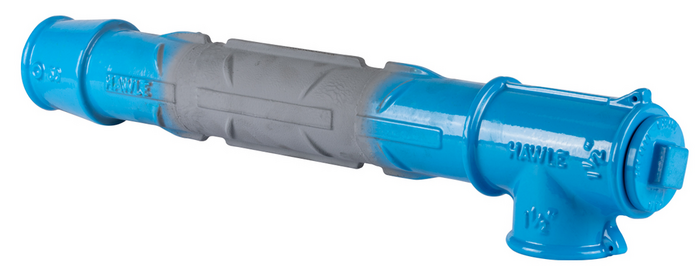

Fiting de intrare pentru ţeava cu fluid de lucru, versiune unghiulară 90°

Fitingurile de intrare pentru ţeava care conţine fluidul sunt integrate direct în perete.

Fitingul este montat în principal în pereţi din beton. Înainte de a turna beton proaspăt, trebuie să se introducă fitingul de intrare ţeavă în cofrajul peretelui exterior al clădirii. Apoi se toarnă beton proaspăt în cofraj. La turnarea şi solidificarea betonului proaspăt este stabilită o conexiune cu blocare între perete şi fitingul de intrare ţeavă datorită „lamelelor de blocare anti-deformare” sudate.

Tranziţia de la conducta cu fluid de lucru (ţeava care conţine fluidul) la fitingul de intrare ţeavă este stabilită în afara peretelui exterior al clădirii.

Partea interioară a subsolului: filet interior drept şi la 90° cu suprafaţă de etanşare şi dop cu garnitură inelară dublă.

Partea exterioară a subsolului: fiting de blocare cu fixare „push-fit” pentru conexiunea longitudinală cu blocare la ţevi PE (PVC la cerere)

Citeste mai mult reduce
Material: Cod de comandă 687 d 40/1 ¼“ şi d 50/1 ½“: GJL-250, acoperire cu pulbere epoxidică Hawle
Cod de comandă 687 d 63/2“ şi cod de comandă 688: GJS-400, acoperire cu pulbere epoxidică Hawle
Garnitură: elastomer
Inel de prindere cu interblocare: POM
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Fitingurile de intrare pentru ţeava care conţine fluidul sunt integrate direct în perete.

Fitingul este montat în principal în pereţi din beton. Înainte de a turna beton proaspăt, trebuie să se introducă fitingul de intrare ţeavă în cofrajul peretelui exterior al clădirii. Apoi se toarnă beton proaspăt în cofraj. La turnarea şi solidificarea betonului proaspăt este stabilită o conexiune cu blocare între perete şi fitingul de intrare ţeavă datorită „lamelelor de blocare anti-deformare” sudate.

Tranziţia de la conducta cu fluid de lucru (ţeava care conţine fluidul) la fitingul de intrare ţeavă este stabilită în afara peretelui exterior al clădirii.

Partea interioară a subsolului: filet interior drept şi la 90° cu suprafaţă de etanşare şi dop cu garnitură inelară dublă.

Partea exterioară a subsolului: fiting de blocare cu fixare „push-fit” pentru conexiunea longitudinală cu blocare la ţevi PE (PVC la cerere)

Contacte
Lista de dorinte
Comanda nr.
*)
d
Filet interior (IG)
L
Diametru exterior max.
 Medie Greutate A-Text Cos
6870400000
 1) 2) 40 mm 1 1/4" 470 mm 82 mm 5,50 kg
6870500000
 1) 2) 50 mm 1 1/2" 560 mm 82 mm 7,70 kg
6870630000
 1) 2) 63 mm 2" 560 mm 94 mm 9,50 kg
6880400850
 1) 2) 40 mm 1 1/4" 850 mm 82 mm 8,07 kg
6880500850
 1) 2) 50 mm 1 1/2" 850 mm 82 mm 11,80 kg
6880630850
 1) 2) 63 mm 2" 850 mm 94 mm 13,80 kg
Lista de dorinte

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.

Codurile produselor pentru utilizare împreună cu ţevi PVC, la cerere.
