Codurile produselor pentru utilizare împreună cu ţevi PVC, la cerere.
697-00

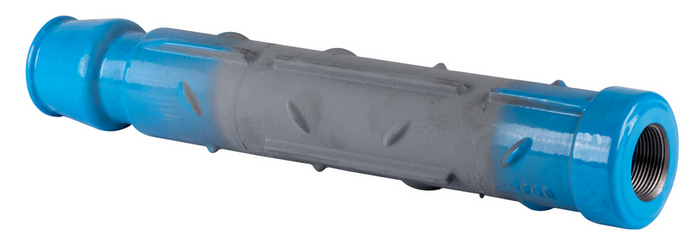

Fiting de intrare pentru ţeava cu fluid de lucru, versiune dreaptă
| Material: |
GJS-400, acoperire cu pulbere epoxidică Hawle Garnituri: elastomer Inel de prindere cu interblocare: POM |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Fitingurile de intrare pentru ţeava care conţine fluidul sunt integrate direct în perete.
Fitingul este montat în principal în pereţi din beton. Înainte de a turna beton proaspăt, trebuie să se introducă fitingul de intrare ţeavă în cofrajul peretelui exterior al clădirii. Apoi se toarnă beton proaspăt în cofraj. La turnarea şi solidificarea betonului proaspăt este stabilită o conexiune cu blocare între perete şi fitingul de intrare ţeavă datorită „lamelelor de blocare anti-deformare” sudate.
Tranziţia de la conducta cu fluid de lucru (ţeava care conţine fluidul) la fitingul de intrare ţeavă este stabilită în afara peretelui exterior al clădirii.
Cod de comandă 697:
Partea interioară a subsolului: ieşire cu filet interior
Partea exterioară a subsolului: fiting de blocare cu fixare „push-fit” pentru conexiunea longitudinală cu blocare la ţevi PE (PVC la cerere).
Cod de comandă 698:
racorduri ZAK® la ambele capete
Contacte
|
Comanda nr.
|
*) |
d |
Mufă ZAK |
Filet interior (IG) |
Ieşire |
L |
Diametru exterior max. |
Etichetă |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
6970320000
|
1) | 32 mm | 1" | 430 mm | 82 mm | 4,55 kg | ||||||
|
6970400000
|
1) | 40 mm | 1 1/4" | 430 mm | 82 mm | 5,14 kg | ||||||
|
6970500000
|
1) | 50 mm | 1 1/2" | 430 mm | 82 mm | 5,40 kg | ||||||
|
6970630000
|
1) | 63 mm | 2" | 500 mm | 94 mm | 7,65 kg | ||||||
|
6980046046
|
1) | ZAK 46 | ZAK 46 | 500 mm | 82 mm | fitinguri de trecere prin perete | 5,00 kg | |||||
|
6980046050
|
2) | ZAK 46 | IG 1 1/2" | 500 mm | 82 mm | 0,00 kg |
