Codurile produselor pentru utilizare împreună cu ţevi PVC, la cerere.
-
Versiune cu racord ZAK® în interiorul clădirii, la cerere.
-
Alte lungimi disponibile la cerere.
704-00

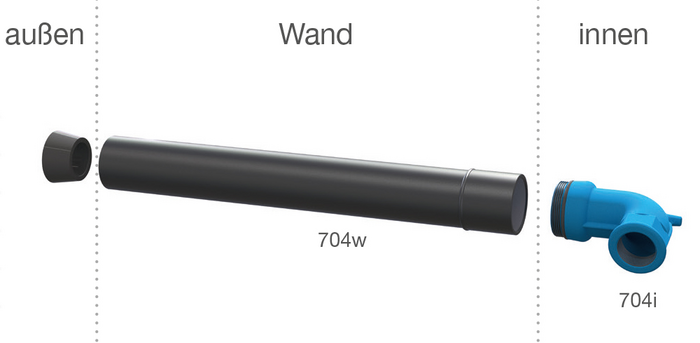

Fiting de intrare cu conductă, versiune cu cot
Material: |
Conductă: oţel, strat de amorsă pe o bază de răşină sintetică Fiting: GJS-400, acoperire cu pulbere epoxidică Hawle Inel de prindere cu interblocare: POM |
---|---|
Presiunea maxima de operare: | Apă potabilă: 16 bar |
Medie | Apă |
Fitingul de intrare în conductă are rolul de a stabili o conexiune cu blocare pentru ţevile PE cu fluid de lucru (PVC la cerere) cu fixare integrală tip „push-fit” pentru toată conducta.
Etanşarea fiabilă între ţeava PE şi conductă, în exteriorul clădirii, este realizată cu ajutorul garniturii manşon conic.
Fitingul este montat în principal în pereţi din beton. Înainte de a turna beton proaspăt, trebuie să introduceţi fitingul de intrare pentru ţeavă în cofrajul peretelui exterior al clădirii. Apoi se toarnă beton proaspăt în cofraj.
Avantaje:
- Livrată integral cu fiting tip „push-fit” (cot de 90°) la partea interioară a clădirii
La montarea ţevilor PE în canalele speciale trebuie să utilizaţi suporți liniari de susţinere.

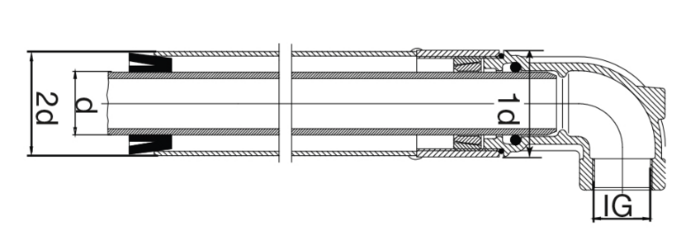

Comanda nr.
|
*) |
d |
d1 |
d2 |
Filet interior (IG) |
L1 |
L2 |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|
7040320500
|
1) 2) | 32 mm | 56 mm | 51 mm | 1" | 500 mm | 90 mm | 2,89 kg | |||
7040321000
|
1) 2) | 32 mm | 56 mm | 51 mm | 1" | 1000 mm | 90 mm | 4,69 kg | |||
7040400500
|
1) 2) | 40 mm | 68 mm | 63,5 mm | 1 1/4" | 500 mm | 85 mm | 4,35 kg | |||
7040401000
|
1) 2) | 40 mm | 68 mm | 63,5 mm | 1 1/4" | 1000 mm | 85 mm | 5,95 kg | |||
7040500500
|
1) 2) | 50 mm | 86 mm | 82,5 mm | 1 1/2" | 500 mm | 95 mm | 5,92 kg | |||
7040501000
|
1) 2) | 50 mm | 86 mm | 82,5 mm | 1 1/2" | 1000 mm | 95 mm | 6,87 kg | |||
7040630500
|
1) | 63 mm | 108 mm | 101,6 mm | 2" | 500 mm | 100 mm | 8,17 kg | |||
7040631000
|
1) | 63 mm | 108 mm | 101,6 mm | 2" | 1000 mm | 100 mm | 16,87 kg |
Comanda nr.
|
Descrierea produsului |
---|---|
618-04 | Fiting de tranziţie ZAK® (ZAK 46) la filetul exterior |
