705-00 / 706-00
Trecere prin pereți de țeavă de protecție, oțel inoxidabil

În cazul penetrării peretelui conductei de protecție, țevile PE cu purtare medie sunt conectate prin tracțiune la racordul integrat prin țeavă de protecție din oțel inoxidabil.

Instalarea penetrării pereților se realizează cu ajutorul a două garnituri spațiale inelar. Înainte de instalare, trebuie efectuată o forare corespunzătoare pe peretele de beton. (Sigiliile camerei anulare trebuie furnizate la fața locului și nu sunt incluse în domeniul de livrare.)

Pro:
- Cu racord ZAK integrat pe
În interiorul clădirii

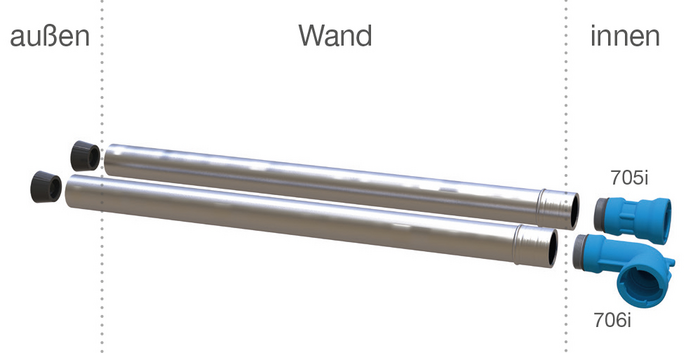

- 2 variante de design: drept sau
Unghi 90°

Citeste mai mult reduce
Material: Tub de protecție: oțel inoxidabil
Montaj: GJS-400, vopsea epoxidică Hawle
Sigilii: EPDM/NBR
Clemă pivotantă: POM
Manșetă: NBR
Presiunea maxima de operare: 16 bar
Medie Apă

În cazul penetrării peretelui conductei de protecție, țevile PE cu purtare medie sunt conectate prin tracțiune la racordul integrat prin țeavă de protecție din oțel inoxidabil.

Instalarea penetrării pereților se realizează cu ajutorul a două garnituri spațiale inelar. Înainte de instalare, trebuie efectuată o forare corespunzătoare pe peretele de beton. (Sigiliile camerei anulare trebuie furnizate la fața locului și nu sunt incluse în domeniul de livrare.)

Pro:
- Cu racord ZAK integrat pe
În interiorul clădirii
- 2 variante de design: drept sau
Unghi 90°

Contacte
Lista de dorinte
Comanda nr.

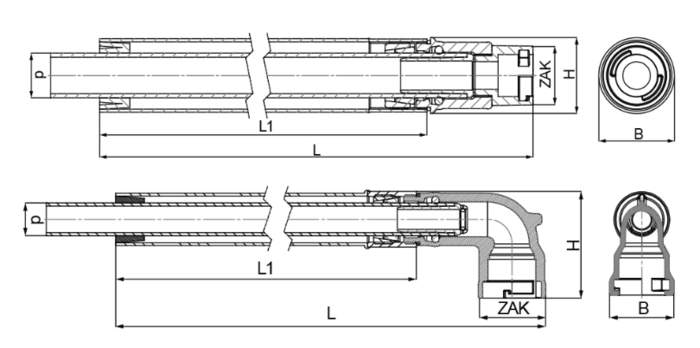

PN max.
d
Tip/Ieşire
L
L1
B
H
Imaginea Nr.
 Medie Greutate A-Text Cos
7051320750
 apă potabilă: 16 bar 32 mm ZAK 46 838 mm 750 mm 66 mm 66 mm 705i 3,26 kg
7051400750
 apă potabilă: 16 bar 40 mm ZAK 46 843 mm 750 mm 70 mm 70 mm 705i 3,82 kg
7051500750
 apă potabilă: 16 bar 50 mm ZAK 46 869 mm 750 mm 85 mm 85 mm 705i 7,59 kg
7051630750
 apă potabilă: 16 bar 63 mm ZAK 46 854 mm 750 mm 107 mm 107 mm 705i 9,30 kg
7061320750
 apă potabilă: 16 bar 32 mm ZAK 46 873 mm 750 mm 66 mm 106 mm 706i 3,52 kg
7061400750
 apă potabilă: 16 bar 40 mm ZAK 46 878 mm 750 mm 70 mm 113 mm 706i 4,08 kg
7061500750
 apă potabilă: 16 bar 50 mm ZAK 46 889 mm 750 mm 85 mm 133 mm 706i 5,98 kg
7061630750
 apă potabilă: 16 bar 63 mm ZAK 46 899 mm 750 mm 107 mm 159 mm 706i 10,03 kg
Lista de dorinte

Ordinul de potrivire a tranziției nr.: 618-04 în combinație cu contoarele de apă.

La conectarea țevilor PE trebuie folosite manșe de susținere.

Alte lungimi la cerere.

Numere de referință și prețuri pentru utilizarea țevilor PVC la cerere.

Cu instalație integrată ZAK în interiorul clădirii. 2 variante de design: drept sau cu unghi de 90°
