713-00

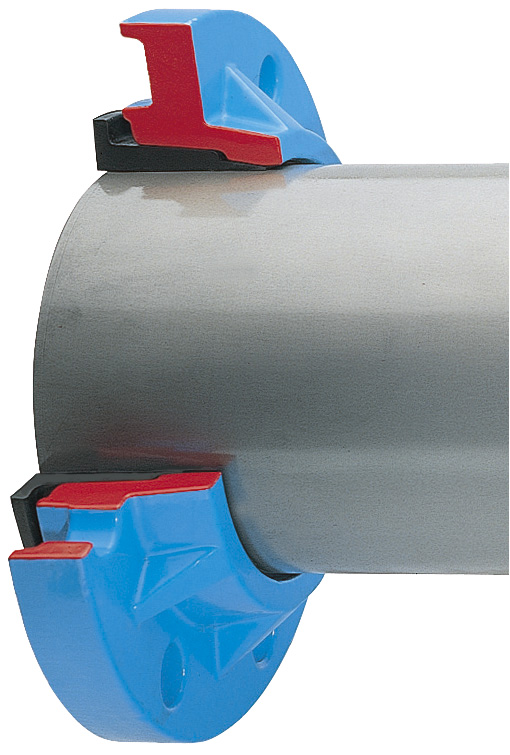

Adaptor flanşă cu cameră dublă pentru ţevi din oţel
Material: |
Adaptor flanşă: GJS-400/GJL-250, acoperire cu pulbere epoxidică Hawle Garnitură: elastomer |
---|---|
Presiunea maxima de operare: | Vezi tabelul |
Medie | Apă / Apă reziduale |
Adaptor flanşă cu cameră dublă cu garnitură plată integrată pentru ţevi din oţel.
Pentru lungimile necesare ale şuruburilor vezi „Descrierea tehnică”.
Atenţie: fără conexiune cu blocare!
Contacte
Comanda nr.
|
DN |
PN |
d |
L |
D Ø |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|
7130500570
|
50 | 10|16 | 56 - 57 mm | 55 mm | 165 mm | 2,85 kg | |||
7130500600
|
50 | 10|16 | 59 - 61 mm | 55 mm | 165 mm | 2,50 kg | |||
7130650760
|
65 | 10|16 | 76 mm | 55 mm | 185 mm | 3,70 kg | |||
7130800890
|
80 | 10/16 | 89 mm | 65 mm | 200 mm | 3,15 kg | |||
7131001080
|
100 | 10|16 | 108 mm | 65 mm | 220 mm | 3,85 kg | |||
7131001140
|
100 | 10|16 | 114 mm | 65 mm | 220 mm | 3,85 kg | |||
7131251330
|
125 | 10|16 | 133 mm | 65 mm | 250 mm | 7,00 kg | |||
7131501680
|
150 | 10|16 | 168 mm | 65 mm | 285 mm | 5,30 kg | |||
7132002116
|
200 | 16 | 211 mm | 70 mm | 360 mm | 12,00 kg | |||
7132002190
|
200 | 10 | 219 mm | 70 mm | 340 mm | 12,00 kg | |||
7132002196
|
200 | 16 | 219 mm | 70 mm | 360 mm | 12,00 kg | |||
7133003160
|
300 | 10 | 316 mm | 80 mm | 445 mm | 18,50 kg | |||
7133003240
|
300 | 10 | 324 mm | 80 mm | 445 mm | 13,40 kg |
