740-00

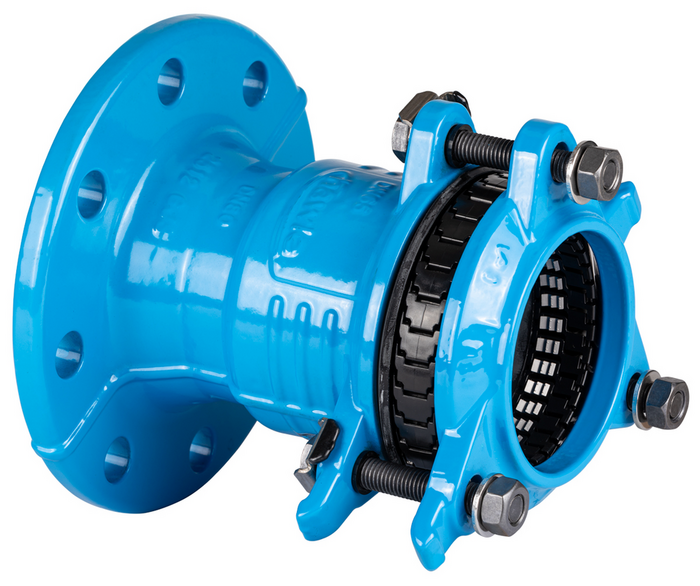

Fiting UE (racord cu flanşă) - Synoflex

Racordul Synoflex cu flanşă are rol de adaptor de tranziţie între sisteme de conducte cu flanşe prin intermediul inelului Hawle Synoflex patentat.

Cu un capăt cu flanşă şi un racord Synoflex multigamă pentru conectarea ţevilor din fontă, oţel, PE, PVC şi azbociment. Conexiune cu blocare a ţevilor din fontă, PE, PVC şi oţel. La conectarea ţevilor din azbociment nu este asigurată o conexiune cu blocare (turnare beton).

La conectarea ţevilor PE trebuie să utilizaţi un suport de țeavă liniar.

Dimensiuni flanşă adecvată

Alte elemente:
- Dispozitiv de blocare anti-răsucire cu şurub
- Unghi de compensare de maxim +/- 4° per racord
- Şuruburi reversibile la 180°

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Garnituri: EPDM
Şuruburi/piuliţe: oţel inoxidabil
Inel element de susţinere: POM
Presiunea maxima de operare: Vezi tabelul
Medie Apă / Apă reziduale

Racordul Synoflex cu flanşă are rol de adaptor de tranziţie între sisteme de conducte cu flanşe prin intermediul inelului Hawle Synoflex patentat.

Cu un capăt cu flanşă şi un racord Synoflex multigamă pentru conectarea ţevilor din fontă, oţel, PE, PVC şi azbociment. Conexiune cu blocare a ţevilor din fontă, PE, PVC şi oţel. La conectarea ţevilor din azbociment nu este asigurată o conexiune cu blocare (turnare beton).

La conectarea ţevilor PE trebuie să utilizaţi un suport de țeavă liniar.

Dimensiuni flanşă adecvată

Alte elemente:
- Dispozitiv de blocare anti-răsucire cu şurub
- Unghi de compensare de maxim +/- 4° per racord
- Şuruburi reversibile la 180°

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
PN
d3
L
B
H
 Medie Greutate A-Text Cos
7400500500
 50/50 apă potabilă: 16 bar|apă reziduală: 16 bar 10/16 56 - 71 mm 203 mm 141 mm 170 mm 5,10 kg
7400650650
 65/65 apă potabilă: 16 bar|apă reziduală: 16 bar 10/16 71 - 88 mm 203 mm 156 mm 187 mm 6,10 kg
7400800800
 80/80 apă potabilă: 16 bar|apă reziduală: 16 bar 10/16 85 - 105 mm 193 mm 171 mm 204 mm 6,70 kg
7401001000
 100/100 apă potabilă: 16 bar|apă reziduală: 16 bar 10/16 104 - 132 mm 228 mm 226 mm 260 mm 10,30 kg
7401251250
 125/125 apă potabilă: 16 bar|apă reziduală: 16 bar 10/16 131 - 160 mm 248 mm 250 mm 290 mm 12,90 kg
7401501500
 150/150 apă potabilă: 16 bar|apă reziduală: 16 bar 10/16 155 - 192 mm 258 mm 315 mm 350 mm 16,50 kg
7402002000
 200/200 apă potabilă: 10 bar|apă reziduală: 10 bar 10 198 - 230 mm 277 mm 326 mm 405 mm 25,40 kg
7402002006
 200/200 apă potabilă: 16 bar|apă reziduală: 16 bar 16 198 - 230 mm 277 mm 326 mm 405 mm 25,40 kg
7402502500
 250/250 apă potabilă: 10 bar|apă reziduală: 10 bar 10 265 - 310 mm 335 mm 408 mm 499 mm 42,70 kg
7402502506
 250/250 apă potabilă: 16 bar|apă reziduală: 16 bar 16 265 - 310 mm 335 mm 408 mm 499 mm 42,70 kg
7403003000
 300/300 apă potabilă: 10 bar|apă reziduală: 10 bar 10 313 - 356 mm 353 mm 510 mm 545 mm 59,10 kg
7403003006
 300/300 apă potabilă: 16 bar|apă reziduală: 16 bar 16 313 - 356 mm 353 mm 510 mm 545 mm 59,10 kg
7403503500
 350/350 apă potabilă: 10 bar|apă reziduală: 10 bar 10 352 - 396 mm 358 mm 550 mm 550 mm 71,00 kg
7404004000
 400/400 apă potabilă: 10 bar|apă reziduală: 10 bar 10 398 - 442 mm 373 mm 596 mm 596 mm 83,00 kg
Lista de dorinte

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.

Comanda nr.
Descrierea produsului
590-00 Suport liniar din oţel inoxidabil pentru ţevi din PE
