La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
-
d3 min/max = domeniul de reglare al mufei Synoflex în mm
740-02

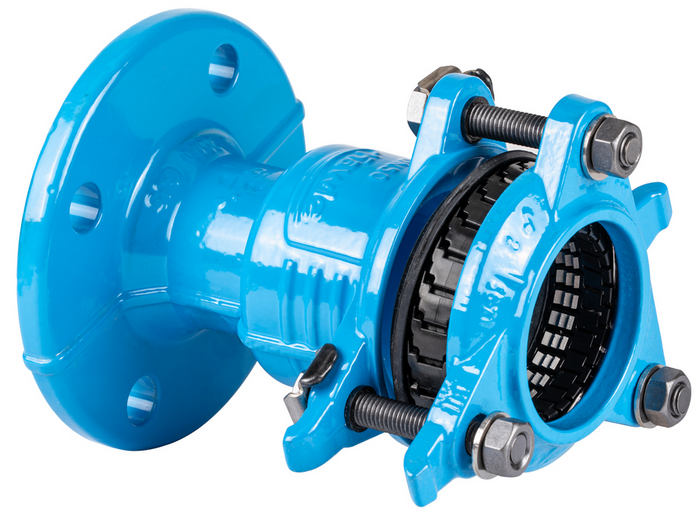

Conectorul redus Synoflex (piesa mufa-flanșă)


Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Garnituri: EPDM Şuruburi/piuliţe: oţel inoxidabil Inel element de susţinere: POM Clemă: oțel |
---|---|
Presiunea maxima de operare: | Vezi tabelul |
Medie | Apă / Apă reziduale |
Conectorul redus Synoflex (piesa mufa-flanșă) este utilizat pentru a reduce sau extinde cu ușurință sistemele de flanșe pe conducte folosind inelul Hawle-Synoflex. Pe de o parte cu o flanșă, pe de altă parte cu o mufa de larga toleranta Synoflex pentru conectarea țevilor din fontă, oțel, PE, PVC și AZ. Racord de tracțiune a țevilor din fontă, PE, PVC și oțel.ATENȚIE: Nu există siguranță la tracțiune la conectarea țevilor AZ (sustinere pe beton). Nu este potrivit pentru țevi din oțel inoxidabil.
Dimensiuni conectare cu flansa: conform EN 1092-2
Alte elemente:
- Dispozitiv de blocare anti-rotatie cu şurub
- Unghi de compensare de maxim +/- 4° per racord
- Şuruburi reversibile la 180°
Comanda nr.
|
DN 2 |
Flanşă DN |
PN max. |
PN |
d3 |
L |
B |
H |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|---|
7400800650
|
65 | 80 | apă potabilă: 16 bar|apă reziduală: 16 bar | 10/16 | 71 - 88 mm | 203 mm | 156 mm | 187 mm | 6,30 kg | |||
7400801000
|
100 | 80 | apă potabilă: 16 bar|apă reziduală: 16 bar | 10/16 | 104 - 132 mm | 263 mm | 226 mm | 260 mm | 10,00 kg | |||
7401000800
|
80 | 100 | apă potabilă: 16 bar|apă reziduală: 16 bar | 10/16 | 85 - 105 mm | 188 mm | 171 mm | 204 mm | 7,30 kg | |||
7401001250
|
125 | 100 | apă potabilă: 16 bar|apă reziduală: 16 bar | 10/16 | 131 - 160 mm | 278 mm | 250 mm | 290 mm | 12,50 kg | |||
7401251000
|
100 | 125 | apă potabilă: 16 bar|apă reziduală: 16 bar | 10/16 | 104 - 132 mm | 235 mm | 250 mm | 260 mm | 11,80 kg | |||
7401251500
|
150 | 125 | apă potabilă: 16 bar|apă reziduală: 16 bar | 10/16 | 155 - 192 mm | 271 mm | 315 mm | 350 mm | 17,00 kg | |||
7401501250
|
125 | 150 | apă potabilă: 16 bar|apă reziduală: 16 bar | 10/16 | 131 - 160 mm | 245 mm | 290 mm | 290 mm | 13,80 kg | |||
7401502000
|
200 | 150 | apă potabilă: 16 bar|apă reziduală: 16 bar | 10/16 | 198 - 230 mm | 309 mm | 326 mm | 371 mm | 25,90 kg | |||
7402001500
|
150 | 200 | apă potabilă: 10 bar|apă reziduală: 10 bar | 10 | 155 - 192 mm | 261 mm | 326 mm | 350 mm | 19,60 kg | |||
7402001506
|
150 | 200 | apă potabilă: 16 bar|apă reziduală: 16 bar | 16 | 155 - 192 mm | 261 mm | 326 mm | 350 mm | 22,10 kg | |||
7402002250
|
225 | 200 | apă potabilă: 10 bar|apă reziduală: 10 bar | 10 | 230 - 260 mm | 322 mm | 361 mm | 445 mm | 32,80 kg | |||
7402002256
|
225 | 200 | apă potabilă: 16 bar|apă reziduală: 16 bar | 16 | 230 - 260 mm | 322 mm | 361 mm | 445 mm | 32,80 kg | |||
7402502000
|
200 | 250 | apă potabilă: 10 bar|apă reziduală: 10 bar | 10 | 198 - 230 mm | 314 mm | 408 mm | 371 mm | 30,80 kg | |||
7402502006
|
200 | 250 | apă potabilă: 16 bar|apă reziduală: 16 bar | 16 | 198 - 230 mm | 325 mm | 408 mm | 371 mm | 40,00 kg |
