741-01

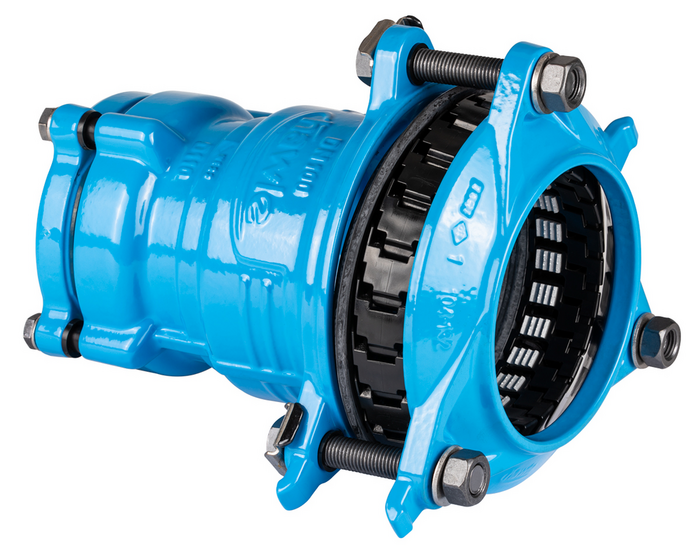

Cuplaj cu racord Sistem 2000 și mufă Synoflex

Conectorul Synoflex/Sistem 2000 face trecerea de la conductele din material plastic (PE/PVC) la conductele din fontă, oțel, PE, PVC și azbociment cu ajutorul inelelor Hawle-Synoflex.

Pe de o parte cu racorduri pentru conexiunea țevilor din PE conform DIN 8074 și conductelor PVC conform DIN 8062, pe cealaltă parte cu racorduri multiple Synoflex pentru conexiunea conductelor din fontă, oțel, PE, PVC și azbociment.

Racord Synoflex: Conexiune rezistentă la tracțiune a conductelor din fontă, PE, PVC și Oțel. La racordarea conductelor din azbociment nu este prevăzută rezistența la tracțiune (beton). cap de șurub cu asigurare la răsucire, compensare unghi +/- 4° pe racord, șuruburi cu răsucire 180°.

Racord Sistem 2000: Etanșarea țevii se face prin garnitură de etanșare cu manșetă. Datorită conturului garniturii de etanșare, capătul conductei se introduce în compartimentul de etanșare fără mult efort. Siguranța la tracțiune funcționează separat de etanșarea țevii și se realizează prin strângerea inelului de prindere.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Garnituri de etanșare: EPDM potrivit DVGW W 270 pentru apă
Piulițe/șuruburi: oțel inoxidabil
Inel de susținere Synoflex: POM
Racord System 2000: DN 50 - DN 250 alamă, de la DN 300 bronz
Presiunea maxima de operare: Vezi tabelul
Medie Apă / Apă reziduale

Conectorul Synoflex/Sistem 2000 face trecerea de la conductele din material plastic (PE/PVC) la conductele din fontă, oțel, PE, PVC și azbociment cu ajutorul inelelor Hawle-Synoflex.

Pe de o parte cu racorduri pentru conexiunea țevilor din PE conform DIN 8074 și conductelor PVC conform DIN 8062, pe cealaltă parte cu racorduri multiple Synoflex pentru conexiunea conductelor din fontă, oțel, PE, PVC și azbociment.

Racord Synoflex: Conexiune rezistentă la tracțiune a conductelor din fontă, PE, PVC și Oțel. La racordarea conductelor din azbociment nu este prevăzută rezistența la tracțiune (beton). cap de șurub cu asigurare la răsucire, compensare unghi +/- 4° pe racord, șuruburi cu răsucire 180°.

Racord Sistem 2000: Etanșarea țevii se face prin garnitură de etanșare cu manșetă. Datorită conturului garniturii de etanșare, capătul conductei se introduce în compartimentul de etanșare fără mult efort. Siguranța la tracțiune funcționează separat de etanșarea țevii și se realizează prin strângerea inelului de prindere.

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
PN
d
d3
L
L1
B
H
 Medie Greutate A-Text Cos
7419080090
 80 apă potabilă: 16 bar|apă reziduală: 16 bar 16 90 mm 85 - 105 mm 254 mm 85 mm 171 mm 204 mm 5,80 kg
7419100110
 100 apă potabilă: 16 bar|apă reziduală: 16 bar 16 110 mm 104 - 132 mm 285 mm 85 mm 226 mm 260 mm 9,30 kg
7419100125
 100 apă potabilă: 16 bar|apă reziduală: 6 bar 16 125 mm 131 - 160 mm 289 mm 91 mm 226 mm 261 mm 10,80 kg
7419150160
 150 apă potabilă: 16 bar|apă reziduală: 16 bar 16 160 mm 155 - 192 mm 326 mm 105 mm 315 mm 350 mm 16,10 kg
7419150180
 150 apă potabilă: 16 bar|apă reziduală: 16 bar 16 180 mm 155 - 192 mm 336 mm 119 mm 315 mm 350 mm 19,60 kg
7419200200
 200 apă potabilă: 16 bar|apă reziduală: 16 bar 16 200 mm 198 - 230 mm 354 mm 127 mm 326 mm 371 mm 30,50 kg
7419250250
 250 apă potabilă: 16 bar|apă reziduală: 16 bar 16 250 mm 265 - 310 mm 406 mm 148 mm 408 mm 464 mm 45,80 kg
7419250280
 250 apă potabilă: 16 bar|apă reziduală: 16 bar 16 280 mm 265 - 310 mm 407 mm 151 mm 408 mm 464 mm 46,80 kg
7419300315
 300 apă potabilă: 16 bar|apă reziduală: 16 bar 16 315 mm 313 - 356 mm 444 mm 178 mm 510 mm 510 mm 68,00 kg
7419350355
 350 apă potabilă: 10 bar|apă reziduală: 10 bar 10 355 mm 352 - 396 mm 541 mm 238 mm 550 mm 550 mm 87,00 kg
7419400400
 400 apă potabilă: 10 bar|apă reziduală: 10 bar 10 400 mm 398 - 442 mm 573 mm 261 mm 596 mm 596 mm 112,00 kg
