741-02

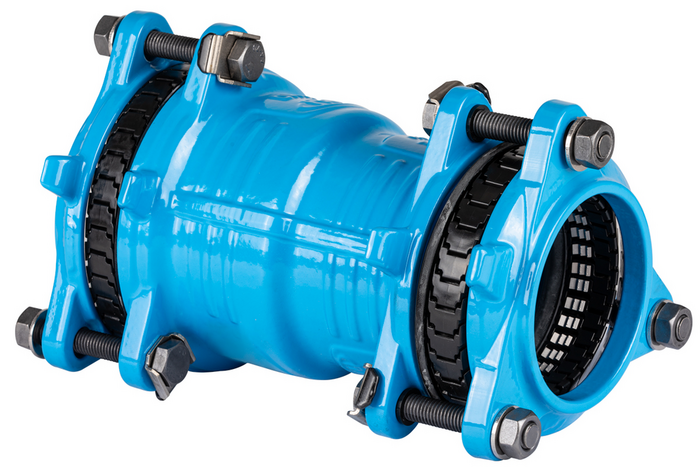

Conectorul redus Synoflex

Conectorul redus Synoflex cu două mufe pentru conectarea țevilor din fontă, oțel, PE, PVC și AZ pentru reducerea sau extinderea ușoară a țevilor. ATENȚIE: Nu există siguranță la tracțiune la conectarea țevilor AZ (sustinere pe beton). Nu este potrivit pentru țevi din oțel inoxidabil.

Alte elemente:
- Dispozitiv de blocare anti-rotatie cu şurub
- Compensare unghiulara max. 8° (+/- 4° pe mufa)
- Şuruburi reversibile la 180°

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Garnituri: EPDM
Şuruburi/piuliţe: oţel inoxidabil
Inel element de susţinere: POM
Clemă: oțel
Presiunea maxima de operare: Vezi tabelul
Medie Apă / Apă reziduale

Conectorul redus Synoflex cu două mufe pentru conectarea țevilor din fontă, oțel, PE, PVC și AZ pentru reducerea sau extinderea ușoară a țevilor. ATENȚIE: Nu există siguranță la tracțiune la conectarea țevilor AZ (sustinere pe beton). Nu este potrivit pentru țevi din oțel inoxidabil.

Alte elemente:
- Dispozitiv de blocare anti-rotatie cu şurub
- Compensare unghiulara max. 8° (+/- 4° pe mufa)
- Şuruburi reversibile la 180°

Contacte
Lista de dorinte
Comanda nr.

DN
PN max.
PN
d3
d4
L
B
H
 Medie Greutate A-Text Cos
7410800650
 80/65 apă potabilă: 16 bar|apă reziduală: 16 bar 16 85 - 105 mm 71 - 88 mm 274 mm 156 mm 187 mm 6,20 kg
7411000800
 100/80 apă potabilă: 16 bar|apă reziduală: 16 bar 16 104 - 132 mm 85 - 105 mm 312 mm 171 mm 204 mm 9,50 kg
7411251000
 125/100 apă potabilă: 16 bar|apă reziduală: 16 bar 16 131 - 160 mm 104 - 132 mm 355 mm 226 mm 260 mm 13,70 kg
7411501000
 150/100 apă potabilă: 16 bar|apă reziduală: 16 bar 16 155 - 192 mm 104 - 132 mm 361 mm 226 mm 260 mm 16,20 kg
7411501250
 150/125 apă potabilă: 16 bar|apă reziduală: 16 bar 16 155 - 192 mm 131 - 160 mm 375 mm 250 mm 290 mm 17,40 kg
7412001500
 200/150 apă potabilă: 16 bar|apă reziduală: 16 bar 16 198 -230 mm 155 - 192 mm 431 mm 315 mm 350 mm 29,50 kg
7412252000
 225/200 apă potabilă: 16 bar|apă reziduală: 16 bar 16 230 - 260 mm 198 - 230 mm 450 mm 326 mm 371 mm 38,80 kg
7412502000
 250/200 apă potabilă: 16 bar|apă reziduală: 16 bar 16 265 - 310 mm 198 - 230 mm 468 mm 326 mm   42,40 kg
7412502250
 250/225 apă potabilă: 16 bar|apă reziduală: 16 bar 16 265 - 310 mm 230 - 260 mm 454 mm 361 mm 410 mm 50,20 kg
7413002500
 300/250 apă potabilă: 16 bar|apă reziduală: 16 bar 16 313 - 356 mm 265 - 310 mm 473 mm 408 mm   61,40 kg
Lista de dorinte

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.

d3/d4 min/max = domeniul de reglare al mufei Synoflex DN1/DN2 în mm

Comanda nr.
Descrierea produsului
590-00 Suport liniar din oţel inoxidabil pentru ţevi din PE
