760-00

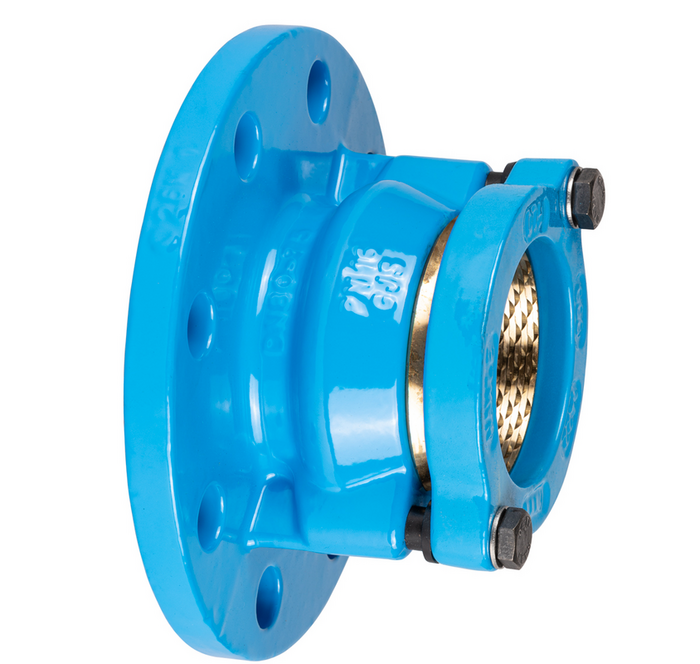

Adaptor de flanşă - Sistem 2000

Racord cu fixare „push-fit” şi cu o flanşă pentru conexiune longitudinală cu blocare cu ţevi PE din clasele PE 80 şi PE 100 conform standardului DIN 8074 şi ţevi PVC conform standardului DIN 8062.

Ţeava este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins fără prea mare efort în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura ţevii şi este realizată prin strângerea inelului de blocare.

Dimensiuni flanşă: conform standardului EN 1092-2

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Garnituri: EPDM
Inel de blocare: alamă pentru DN 50 - 250, alamă roşie pentru DN ≥ 300
Presiunea maxima de operare: Vezi tabelul
Medie Apă / Apă reziduale

Racord cu fixare „push-fit” şi cu o flanşă pentru conexiune longitudinală cu blocare cu ţevi PE din clasele PE 80 şi PE 100 conform standardului DIN 8074 şi ţevi PVC conform standardului DIN 8062.

Ţeava este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins fără prea mare efort în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura ţevii şi este realizată prin strângerea inelului de blocare.

Dimensiuni flanşă: conform standardului EN 1092-2

Contacte
Lista de dorinte
Comanda nr.

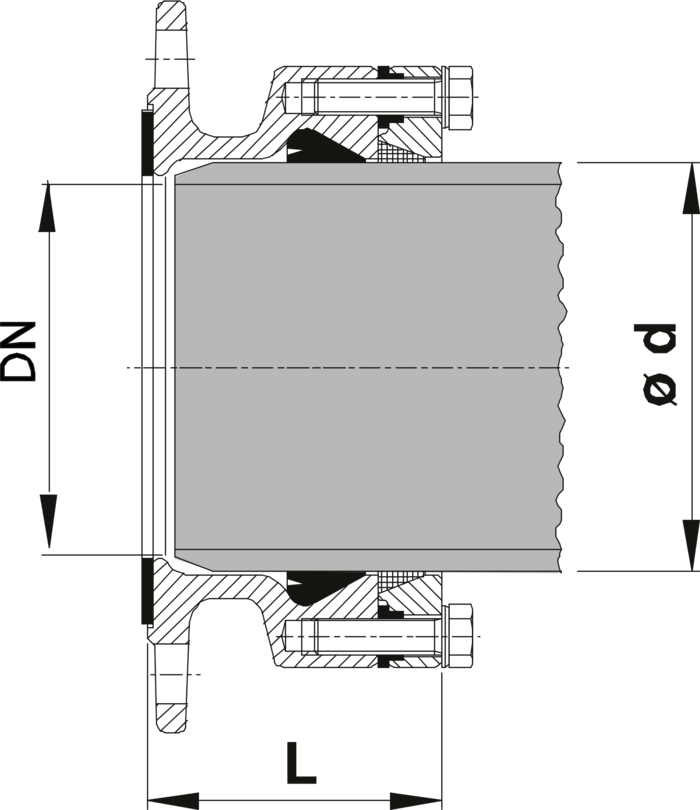

DN
PN max.
PN
d
L
 Medie Greutate A-Text Cos
7609050063
 50 16 bar 10|16 63 mm 90 mm 3,60 kg
7609060063
 60 16 bar 10|16 63 mm 90 mm 3,80 kg
7609060075
 60 16 bar 10|16 75 mm 90 mm 4,00 kg
7609065063
 65 16 bar 10|16 63 mm 90 mm 4,30 kg
7609065075
 65 16 bar 10|16 75 mm 90 mm 4,30 kg
7609080075
 80 16 bar 10|16 75 mm 90 mm 5,00 kg
7609080090
 80 16 bar 10|16 90 mm 95 mm 5,50 kg
7609100090
 100 16 bar 10|16 90 mm 95 mm 6,80 kg
7609100110
 100 16 bar 10|16 110 mm 95 mm 6,15 kg
7609100125
 100 16 bar 10|16 125 mm 95 mm 7,00 kg
7609125110
 125 16 bar 10|16 110 mm 95 mm 7,80 kg
7609125125
 125 16 bar 10|16 125 mm 95 mm 8,20 kg
7609125140
 125 16 bar 10|16 140 mm 105 mm 8,50 kg
7609150140
 150 16 bar 10|16 140 mm 105 mm 11,30 kg
7609150160
 150 16 bar 10|16 160 mm 115 mm 10,50 kg
7609150180
 150 16 bar 10|16 180 mm 125 mm 12,30 kg
7609200200
 200 10 bar 10 200 mm 135 mm 18,00 kg
7609200201
 200 16 bar 16 200 mm 135 mm 18,00 kg
7609200225
 200 10 bar 10 225 mm 140 mm 16,00 kg
7609200226
 200 16 bar 16 225 mm 140 mm 16,00 kg
7609250250
 250 10 bar 10 250 mm 155 mm 27,20 kg
7609250251
 250 16 bar 16 250 mm 155 mm 22,00 kg
7609250280
 250 10 bar 10 280 mm 160 mm 29,00 kg
7609250281
 250 16 bar 16 280 mm 160 mm 29,00 kg
7609300315
 300 10 bar 10 315 mm 185 mm 44,00 kg
7609300316
 300 16 bar 16 315 mm 185 mm 44,00 kg
7609300355
 300 10 bar 10 355 mm 275 mm 61,00 kg
7609300356
 300 16 bar 16 355 mm 275 mm 61,00 kg
7609400400
 400 10 bar 10 400 mm 240 mm 97,00 kg
7609400401
 400 16 bar 16 400 mm 240 mm 97,00 kg
7609400450
 400 10 bar 10 450 mm 300 mm 81,00 kg
7609400451
 400 16 bar 16 450 mm 300 mm 81,00 kg
7609500500
 500 10 bar 10 500 mm 365 mm 143,80 kg
7609500501
 500 16 bar 16 500 mm 365 mm 140,60 kg
7609500560
 500 10 bar 10 560 mm 450 mm 166,60 kg
7609500561
 500 16 bar 16 560 mm 450 mm 166,60 kg
7609600630
 600 10 bar 10 630 mm 459 mm 256,00 kg
7609600631
 600 16 bar 16 630 mm 459 mm 256,00 kg
Lista de dorinte

La conexiunea țevilor din PE se va folosi un suport liniar de țeavă.

Comanda nr.
Descrierea produsului
590-00 Suport liniar din oţel inoxidabil pentru ţevi din PE
