Adaptor flanşă cu cameră dublă pentru ţevi din fontă - cu sistem de blocare

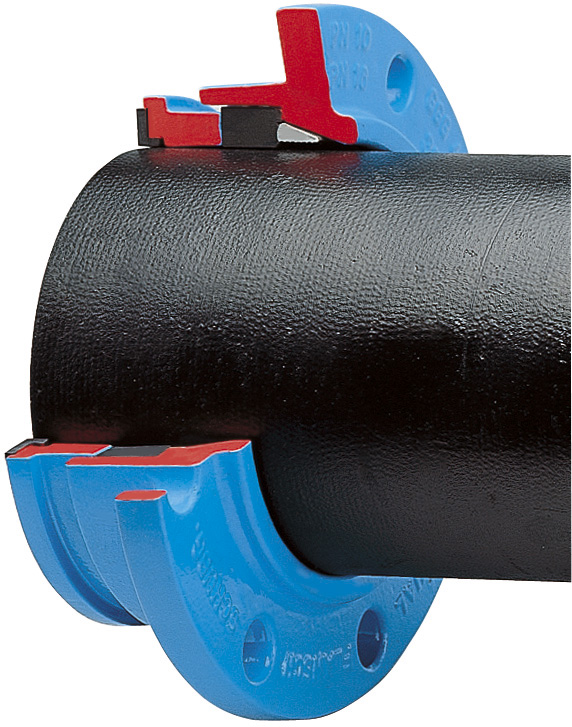

Flanşă cu cameră dublă cu garnitură plată integrată şi inel de prindere pentru conexiune etanşă şi cu blocare pentru ţevi din fontă. Flanşa reuneşte două funcţii într-un singur proces: etanşare şi stabilirea unei conexiuni cu blocare! Atunci când sunt utilizate câte două, adaptoarele cu flanșe cu cameră dublă pot fi folosite ca și un cuplaj de largă toleranță.

Montare:
Curăţaţi suprafaţa ţevii şi presați adaptorul cu cameră dublă pe ţeavă. Împingeţi întreaga flanşă spre contraflanşă. Manșonul tampon trebuie să se suprapună peste ţeavă cu aproximativ 10 mm. Blocarea se realizează prin strângerea şuruburilor în diagonală de mai multe ori.

Pentru lungimile necesare ale şuruburilor vezi „Descrierea tehnică”.

Adaptorul flanşă cu cameră dublă poate fi utilizat şi în cazul capetelor de ţeavă tăiate în diagonală sau dacă distanţa dintre două ţevi este de până la 15 mm.

Citeste mai mult reduce
Material: Adaptor flanşă: GJS-400
Manșon tampon: GJL-250
Protecţie anticoroziune: acoperire cu pulbere epoxidică Hawle
Inel de prindere: oţel, ranforsat
Garnituri: elastomer
Presiunea maxima de operare: Vezi tabelul
Medie Apă / Apă reziduale

Flanşă cu cameră dublă cu garnitură plată integrată şi inel de prindere pentru conexiune etanşă şi cu blocare pentru ţevi din fontă. Flanşa reuneşte două funcţii într-un singur proces: etanşare şi stabilirea unei conexiuni cu blocare! Atunci când sunt utilizate câte două, adaptoarele cu flanșe cu cameră dublă pot fi folosite ca și un cuplaj de largă toleranță.

Montare:
Curăţaţi suprafaţa ţevii şi presați adaptorul cu cameră dublă pe ţeavă. Împingeţi întreaga flanşă spre contraflanşă. Manșonul tampon trebuie să se suprapună peste ţeavă cu aproximativ 10 mm. Blocarea se realizează prin strângerea şuruburilor în diagonală de mai multe ori.

Pentru lungimile necesare ale şuruburilor vezi „Descrierea tehnică”.

Adaptorul flanşă cu cameră dublă poate fi utilizat şi în cazul capetelor de ţeavă tăiate în diagonală sau dacă distanţa dintre două ţevi este de până la 15 mm.

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN max.
PN
d
L
D Ø
Tip țeavă
 Medie Greutate A-Text Cos
7600050000
   50 apă reziduală: 16 bar|apă potabilă: 16 bar 10/16 66 mm 70 mm 165 mm Fontă 2,10 kg
7600060000
   60 apă reziduală: 16 bar|apă potabilă: 16 bar 10/16 77 mm 75 mm 175 mm Fontă 2,80 kg
7600065000
   65 apă reziduală: 16 bar|apă potabilă: 16 bar 10/16 82 mm 80 mm 185 mm Fontă 3,10 kg
7600080000
   80 apă reziduală: 16 bar|apă potabilă: 16 bar 10/16 98 mm 75 mm 200 mm Fontă 3,60 kg
7600100000
   100 apă reziduală: 16 bar|apă potabilă: 16 bar 10/16 118 mm 80 mm 220 mm Fontă 3,70 kg
7600125000
   125 apă reziduală: 16 bar|apă potabilă: 16 bar 10/16 144 mm 85 mm 250 mm Fontă 5,60 kg
7600150000
   150 apă reziduală: 16 bar|apă potabilă: 16 bar 10/16 170 mm 100 mm 285 mm Fontă 10,00 kg
7600200000
   200 apă reziduală: 10 bar|apă potabilă: 10 bar 10 222 mm 105 mm 340 mm Fontă 14,50 kg
7600200600
   200 apă reziduală: 16 bar|apă potabilă: 16 bar 16 222 mm 105 mm 340 mm Fontă 14,50 kg
7600250000
 1) 250 apă reziduală: 10 bar|apă potabilă: 10 bar 10 274 mm 105 mm 400 mm Fontă 17,60 kg
7600250600
 1) 250 apă reziduală: 16 bar|apă potabilă: 16 bar 16 274 mm 105 mm 400 mm Fontă 17,60 kg
7600300000
   300 apă reziduală: 10 bar|apă potabilă: 10 bar 10 326 mm 105 mm 445 mm Fontă 21,00 kg
7600300600
   300 apă reziduală: 16 bar|apă potabilă: 16 bar 16 326 mm 105 mm 445 mm Fontă 21,00 kg
