Flanșă cu cameră dublă pentru țevi din oțel DN 250 cu diametrul exterior 273 mm, vezi model # 760-01
760-02

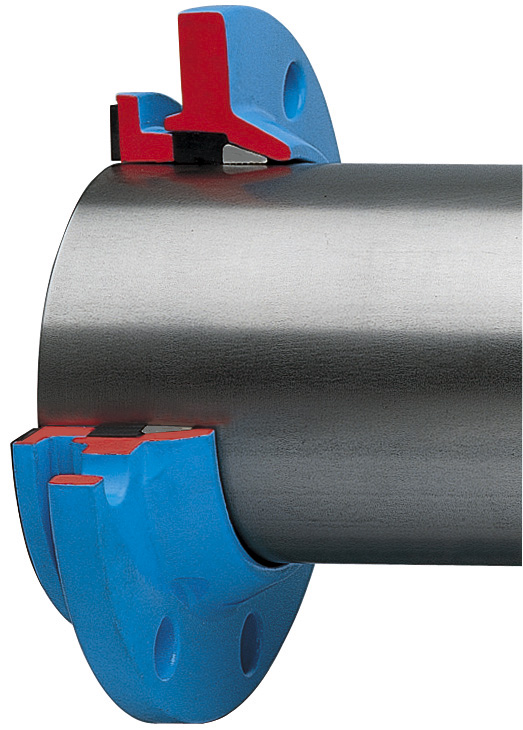

Adaptor flanşă cu cameră dublă pentru ţevi din oţel - cu sistem de blocare
Material: |
Adaptor flanşă: GJS-400 Manșon tampon: GJL-250 Protecţie anticoroziune: acoperire cu pulbere epoxidică Hawle Inel de prindere: oţel, ranforsat Garnituri: elastomer |
---|---|
Presiunea maxima de operare: | Vezi tabelul |
Medie | Apă / Apă reziduale |
Adaptor flanşă cu cameră dublă cu garnitură plată integrată şi inel de prindere pentru conexiune etanşă şi cu blocare pentru ţevi din oţel (Atenţie: nu poate fi utilizată la ţevile din oţel inoxidabil).
Adaptorul reuneşte două funcţii într-un singur proces: etanşarea şi stabilirea unei conexiuni cu blocare! Atunci când sunt utilizați câte două, flanşele cu cameră dublă pot fi utilizate ca și un cuplaj de largă toleranță.
Montare:
Curăţaţi suprafaţa ţevii şi presați adaptorul cu cameră dublă pe ţeavă. Împingeţi întreaga flanşă spre contraflanşă. Manșonul tampon trebuie să se suprapună peste ţeavă cu aproximativ 10 mm. Blocarea se realizează prin strângerea şuruburilor în diagonală de mai multe ori.
Pentru lungimile necesare ale şuruburilor vezi „Descrierea tehnică”.
Adaptorul de flanşa cu cameră dublă poate fi utilizată şi în cazul capetelor de ţeavă tăiate în diagonală sau dacă distanţa dintre două ţevi este de până la 15 mm.
Comanda nr.
|
DN |
PN |
d |
L |
D Ø |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|
7601050060
|
50 | 10|16 | 60 mm | 60 mm | 165 mm | 2,00 kg | |||
7601065076
|
65 | 10|16 | 76 mm | 60 mm | 185 mm | 2,90 kg | |||
7601080089
|
80 | 10|16 | 89 mm | 65 mm | 200 mm | 3,30 kg | |||
7601100108
|
100 | 10|16 | 108 mm | 70 mm | 220 mm | 3,50 kg | |||
7601100114
|
100 | 10|16 | 114 mm | 70 mm | 220 mm | 3,50 kg | |||
7601125133
|
125 | 10|16 | 133 mm | 70 mm | 250 mm | 5,30 kg | |||
7601150159
|
150 | 10|16 | 159 mm | 75 mm | 285 mm | 7,35 kg | |||
7601150168
|
150 | 10|16 | 168 mm | 75 mm | 285 mm | 7,35 kg | |||
7601200219
|
200 | 10 | 219 mm | 80 mm | 340 mm | 9,50 kg | |||
7601201219
|
200 | 16 | 219 mm | 80 mm | 340 mm | 9,50 kg |
