766-00

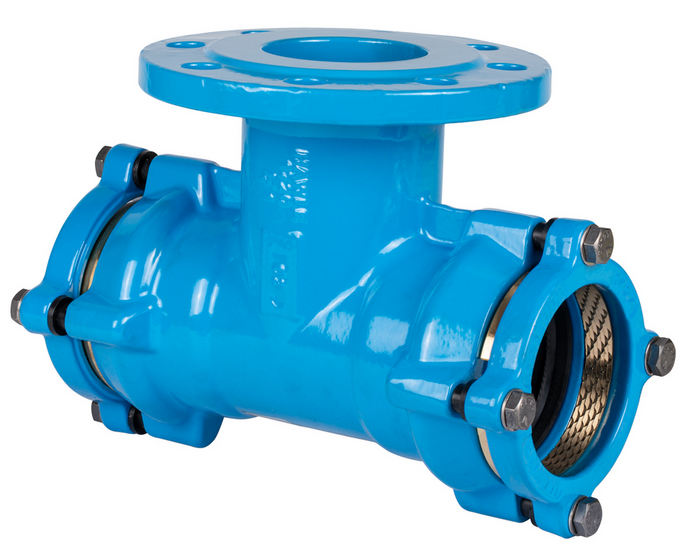

Teu dublu - Sistem 2000

Teu dublu cu o ieşire cu flanşă şi două racorduri cu fixare „push-fit” pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062.

Ţeava este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins cu uşurinţă în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura de ţeavă şi este realizată prin strângerea inelului de blocare.

Dimensiuni flanşă: conform standardului EN 1092-2

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Garnituri: EPDM
Inel de prindere: alamă
Presiunea maxima de operare: Apă reziduală: 16 bar
Apă potabilă: 16 bar
Medie Apă / Apă reziduale

Teu dublu cu o ieşire cu flanşă şi două racorduri cu fixare „push-fit” pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062.

Ţeava este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins cu uşurinţă în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura de ţeavă şi este realizată prin strângerea inelului de blocare.

Dimensiuni flanşă: conform standardului EN 1092-2

Contacte
Lista de dorinte

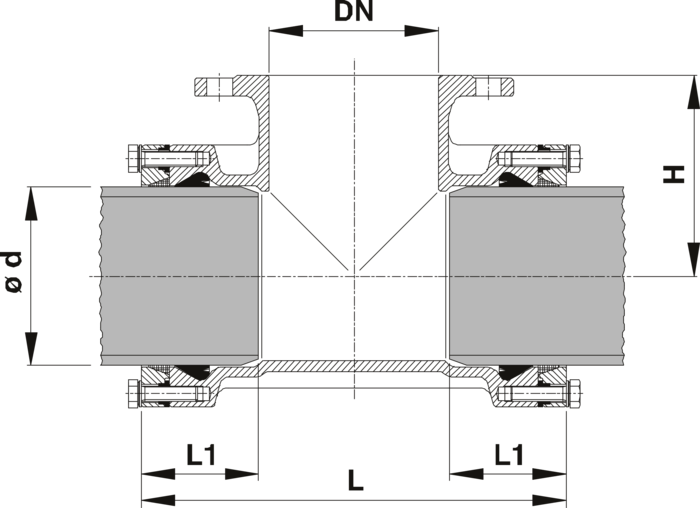

Comanda nr.
*)
DN
PN
d
L
L1
H
 Medie Greutate A-Text Cos
7660630500
   50 10/16 63 mm 235 mm 85 mm 100 mm 7,70 kg
7660750650
   65 10/16 75 mm 250 mm 85 mm 110 mm 9,20 kg
7660900800
   80 10/16 90 mm 270 mm 85 mm 140 mm 11,00 kg
7661100500
   50 10/16 110 mm 240 mm 85 mm 150 mm 10,00 kg
7661100800
   80 10/16 110 mm 270 mm 85 mm 150 mm 11,50 kg
7661101000
   100 10/16 110 mm 290 mm 85 mm 150 mm 12,00 kg
7661250800
   80 10/16 125 mm 275 mm 85 mm 160 mm 14,00 kg
7661251000
   100 10/16 125 mm 295 mm 85 mm 160 mm 14,20 kg
7661400800
   80 10/16 140 mm 290 mm 95 mm 170 mm 14,80 kg
7661401000
   100 10/16 140 mm 310 mm 95 mm 170 mm 15,30 kg
7661401250
   125 10/16 140 mm 335 mm 95 mm 170 mm 21,00 kg
7661600800
   80 10/16 160 mm 300 mm 105 mm 180 mm 16,50 kg
7661601000
   100 10/16 160 mm 320 mm 105 mm 180 mm 17,00 kg
7661601500
   150 10/16 160 mm 380 mm 105 mm 180 mm 20,00 kg
7661800800
   80 10/16 180 mm 310 mm 115 mm 200 mm 24,00 kg
7661801500
   150 10/16 180 mm 415 mm 120 mm 200 mm 31,00 kg
7662002000
 1) 200 16 200 mm 480 mm 130 mm 220 mm 46,60 kg
7662250800
   80 10/16 225 mm 355 mm 130 mm 220 mm 33,50 kg
7662251000
   100 10/16 225 mm 375 mm 130 mm 220 mm 33,00 kg
7662252000
 1) 200 16 225 mm 490 mm 130 mm 230 mm 55,00 kg
Lista de dorinte
1)
Flanşe perforate la PN 16 (standard) – flanşe perforate la PN 10 la cerere!

La conexiunea țevilor din PE se va folosi un suport liniar de țeavă.

Comanda nr.
Descrierea produsului
590-00 Suport liniar din oţel inoxidabil pentru ţevi din PE
