804-00

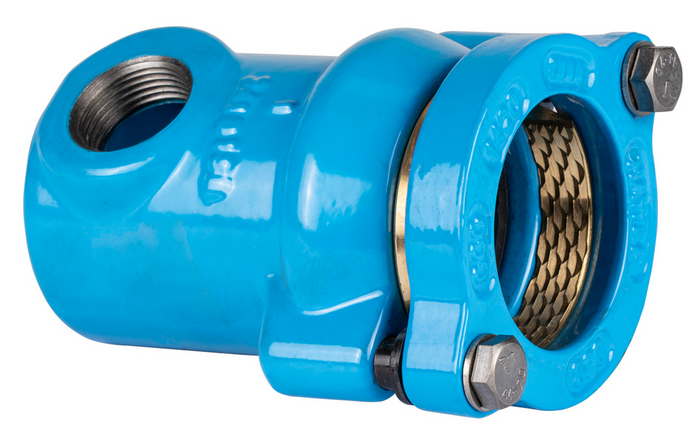

Racord de capăt – Sistem 2000

Racordul de capăt asigură blocarea ţevilor pentru testarea presiunii, spălarea sau finisarea unei secţiuni a construcţiei. Cu o ieşire verticală cu filet interior şi cu un racord tip „push-fit” orizontal pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062.

Ţeava este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins fără mult efort în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura ţevii şi este realizată prin strângerea inelului de blocare.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Garnituri: EPDM
Inel de blocare: alamă pentru DN 50 - 250, alamă roşie pentru DN ≥ 300
Presiunea maxima de operare: Apă reziduală: 16 bar
Apă potabilă: 16 bar
Medie Apă / Apă reziduale

Racordul de capăt asigură blocarea ţevilor pentru testarea presiunii, spălarea sau finisarea unei secţiuni a construcţiei. Cu o ieşire verticală cu filet interior şi cu un racord tip „push-fit” orizontal pentru conexiune longitudinală cu blocare cu ţevi PE, clasele PE 80 şi PE 100, conform standardului DIN 8074 şi ţevi PVC, conform standardului DIN 8062.

Ţeava este etanşată cu o garnitură de etanşare. Datorită conturului garniturii de etanşare, capătul ţevii poate fi împins fără mult efort în camera de etanşare. Conexiunea cu blocare acţionează independent faţă de garnitura ţevii şi este realizată prin strângerea inelului de blocare.

Contacte
Lista de dorinte
Comanda nr.
*)

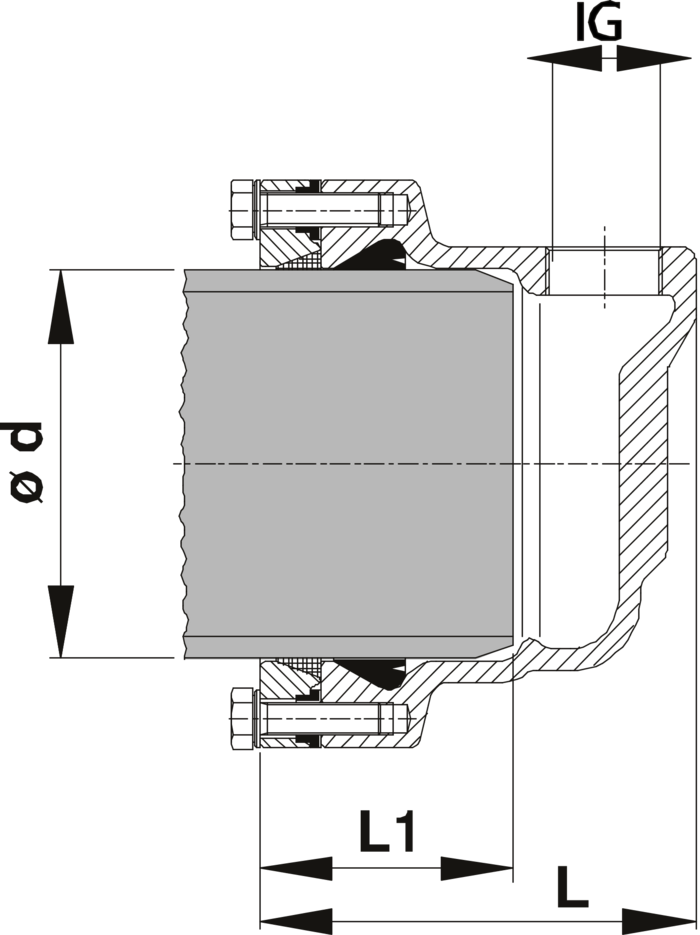

DN
PN max.
d
Ieşirea superioară
Filet interior (IG)
L
L1
Tip țeavă
 Medie Greutate A-Text Cos
8040630400
   50 16 bar 63 mm filet interior 1 1/4" 1 1/4" 105 mm 80 mm PE|PVC 2,70 kg
8040630500
 1) 50 16 bar 63 mm filet interior 1 1/2" 1 1/2" 105 mm 80 mm PE|PVC 2,70 kg
8040630630
 1) 50 16 bar 63 mm filet interior 2" 2" 105 mm 80 mm PE|PVC 2,70 kg
8040750320
   65 16 bar 75 mm filet interior 1" 1" 140 mm 80 mm PE|PVC 3,20 kg
8040750400
   65 16 bar 75 mm filet interior 1 1/4" 1 1/4" 140 mm 80 mm PE|PVC 3,20 kg
8040750500
 1) 65 16 bar 75 mm filet interior 1 1/2" 1 1/2" 140 mm 80 mm PE|PVC 3,20 kg
8040750630
 1) 65 16 bar 75 mm filet interior 2" 2" 140 mm 80 mm PE|PVC 3,20 kg
8040900320
   80 16 bar 90 mm filet interior 1" 1" 140 mm 85 mm PE|PVC 4,50 kg
8040900400
   80 16 bar 90 mm filet interior 1 1/4" 1 1/4" 140 mm 85 mm PE|PVC 4,50 kg
8040900630
 1) 80 16 bar 90 mm filet interior 2" 2" 140 mm 85 mm PE|PVC 4,50 kg
8041100320
   100 16 bar 110 mm filet interior 1" 1" 160 mm 85 mm PE|PVC 5,80 kg
8041100400
   100 16 bar 110 mm filet interior 1 1/4" 1 1/4" 160 mm 85 mm PE|PVC 5,80 kg
8041100630
   100 16 bar 110 mm filet interior 2" 2" 160 mm 85 mm PE|PVC 5,80 kg
8041250320
   100 16 bar 125 mm filet interior 1" 1" 160 mm 85 mm PE|PVC 6,10 kg
8041250500
   100 16 bar 125 mm filet interior 1 1/2" 1 1/2" 160 mm 85 mm PE|PVC 6,10 kg
8041250630
   100 16 bar 125 mm filet interior 2" 2" 160 mm 85 mm PE|PVC 6,10 kg
8041400400
   125 16 bar 140 mm filet interior 1 1/4" 1 1/4" 170 mm 95 mm PE|PVC 7,40 kg
8041400630
   125 16 bar 140 mm filet interior 2" 2" 170 mm 95 mm PE|PVC 7,40 kg
8041600400
   150 16 bar 160 mm filet interior 1 1/4" 1 1/4" 180 mm 105 mm PE|PVC 8,60 kg
8041600630
   150 16 bar 160 mm filet interior 2" 2" 180 mm 105 mm PE|PVC 8,60 kg
8041800320
   150 16 bar 180 mm filet interior 1" 1" 190 mm 115 mm PE|PVC 11,70 kg
8041800400
   150 16 bar 180 mm filet interior 1 1/4" 1 1/4" 190 mm 115 mm PE|PVC 11,70 kg
8041800500
   150 16 bar 180 mm filet interior 1 1/2" 1 1/2" 190 mm 115 mm PE|PVC 11,70 kg
8041800630
   150 16 bar 180 mm filet interior 2" 2" 190 mm 115 mm PE|PVC 11,70 kg
8042000400
   200 16 bar 200 mm filet interior 1 1/4" 1 1/4" 205 mm 125 mm PE|PVC 14,50 kg
8042000630
   200 16 bar 200 mm filet interior 2" 2" 205 mm 125 mm PE|PVC 14,50 kg
8042250400
   200 16 bar 225 mm filet interior 1 1/4" 1 1/4" 205 mm 130 mm PE|PVC 16,50 kg
8042250630
   200 16 bar 225 mm filet interior 2" 2" 205 mm 130 mm PE|PVC 16,50 kg
8042500320
   250 16 bar 250 mm filet interior 1" 1" 225 mm 145 mm PE|PVC 20,50 kg
8042500630
   250 16 bar 250 mm filet interior 2" 2" 225 mm 145 mm PE|PVC 20,50 kg
8042800320
   250 16 bar 280 mm filet interior 1" 1" 230 mm 150 mm PE|PVC 25,00 kg
8042800630
   250 16 bar 280 mm filet interior 2" 2" 230 mm 150 mm PE|PVC 25,00 kg
8043150320
   300 16 bar 315 mm filet interior 1" 1" 255 mm 175 mm PE|PVC 33,50 kg
8043150630
   300 16 bar 315 mm filet interior 2" 2" 255 mm 175 mm PE|PVC 33,50 kg
Lista de dorinte

La conexiunea țevilor din PE se va folosi un suport liniar de țeavă.

Comanda nr.
Descrierea produsului
590-00 Suport liniar din oţel inoxidabil pentru ţevi din PE
