849-00

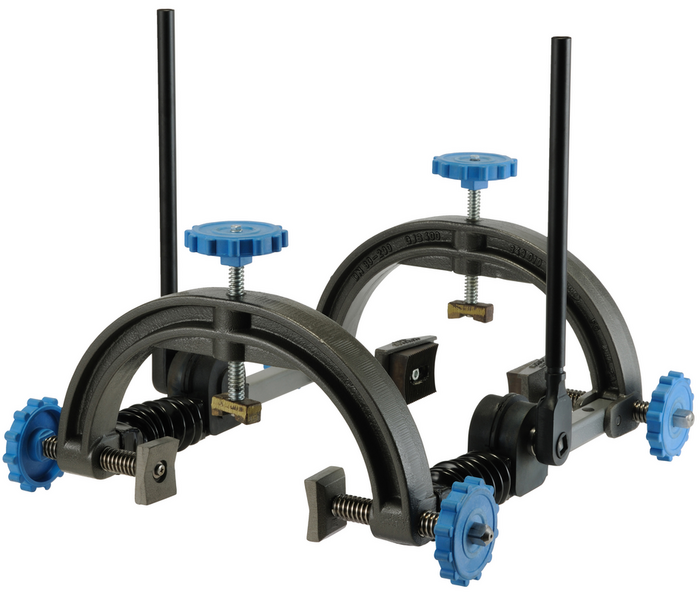

Dispozitiv de instalare şi demontare ţevi la racorduri BAIO® DN 80-200

Dispozitivul de montare şi demontare este utilizat la montarea sau demontarea de ţevi, vane sertar sau fitinguri pentru ţevi DN 80 - DN 200 în racorduri BAIO®.
Două bride de fixare sunt conectate prin intermediul unei cremaliere şi pot fi deplasate împreună sau separat prin devierea forţei cu ajutorul unui mecanism tip roată dinţată şi cremalieră.

Greutatea redusă asigură manevrarea uşoară.

1) cleme
2) supafață de sprijin
3) clemă manșon
4) șurub extensor
5) bolț
6) suport unitate
7) burdufuri
8) tijă de acționare
9) transmisie cu roată dințată
10) țeavă profilată
11) bolț filetat
12) șurub lenticular
13) șaibă plată
14) cheie wooddruff
15) inel de siguranță
16) clichet
17) ax de reglaj
18) suport de prindere
19) roți de manevră
20) șurub extensor
21) șurub de reglare
22) garnitură inelară
23) plăcuță de culisare
24) clemă de culisare
25) adaptor cu corindon (opțional)

Material: Chingă curbată: GJS-400
Tije: oţel inoxidabil
Plăci de prindere: oţel ranforsat
Capace de protecţie: elastomer
Roţi: poliamidă, ranforsată cu fibră de sticlă
Medie Apă / Gaz / Apă reziduale
