- 1)
- Cu perforare flanşă PN 16, la cerere
850-00

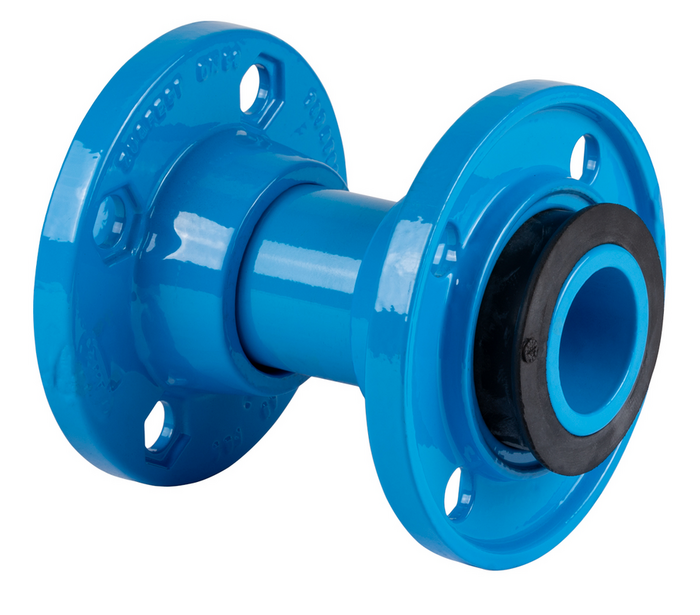

Ștuț cu flanşe de blocare
| Material: |
Corp/flanşe: GJS-400, acoperire cu pulbere epoxidică Hawle Inel de retenţie: DN 80 - 200: POM începând cu DN 250: oţel inoxidabil Garnitură circulară: EPDM |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă / Apă reziduale |
Ștuțul Hawle facilitează demontarea şi montarea ulterioară a vanelor şi fitingurilor pentru ţevi, în special în cadrul uzinelor.
Ștuțul este echipat cu sistemul de flanşe libere, un sistem de blocare cu eficienţă dovedită, utilizat şi pentru vana sertar de schimb Hawle. Garniturile plate sunt deja incluse (garnitură de etanşare cu guler), astfel, nu sunt necesare garnituri plate suplimentare pe contraflanşă.
În plus, există avantaje la depozitare, transport şi instalare. Flanşele pot fi schimbate uşor şi rapid de la PN 10 la PN 16 (pentru DN 200 sau mai mare) sau invers, conform necesităţilor.
Contacte
|
Comanda nr.
|
*) |
DN |
PN max. |
PN |
L |
Medie | Greutate | A-Text | 3D | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
8500500200
|
50 | 16 bar | 10/16 | 200 mm | 5,60 kg | |||||
|
8500650200
|
65 | 16 bar | 10/16 | 200 mm | 7,40 kg | |||||
|
8500800200
|
80 | 16 bar | 10/16 | 200 mm | 8,90 kg | |||||
|
8501000200
|
100 | 16 bar | 10/16 | 200 mm | 10,40 kg | |||||
|
8501250200
|
125 | 16 bar | 10/16 | 200 mm | 7,00 kg | |||||
|
8501500200
|
150 | 16 bar | 10/16 | 200 mm | 19,10 kg | |||||
|
8502000200
|
1) | 200 | 10 bar | 10 | 200 mm | 11,50 kg | ||||
|
8502500350
|
1) | 250 | 10 bar | 10 | 350 mm | 28,07 kg | ||||
|
8503000350
|
1) | 300 | 10 bar | 10 | 350 mm | 62,00 kg |
-
Alte lăţimi nominale şi dimensiuni, la cerere.
