859-00

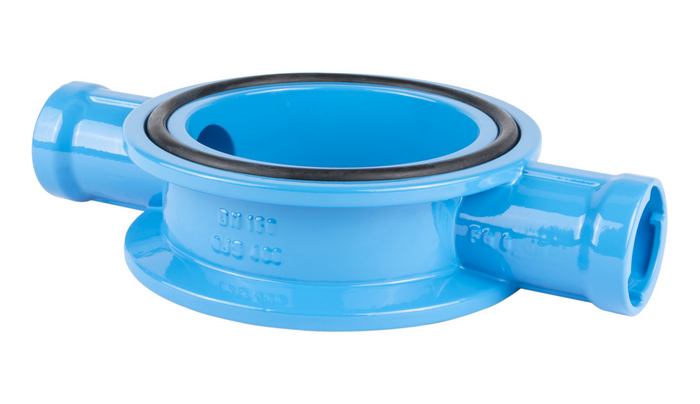

Racord tip wafer în T cu ieşiri ZAK®

Racordul tip wafer în T cu ieşiri ZAK® şi garnituri integrate pentru flanşe (garnituri inelare) pentru o montare simplă şi rapidă între două flanşe.

Prin cele două ieşiri ZAK® este posibilă conectarea vanelor şi fitingurilor cu racord de capăt tip ZAK®.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle

Garnituri inelare: EPDM
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Racordul tip wafer în T cu ieşiri ZAK® şi garnituri integrate pentru flanşe (garnituri inelare) pentru o montare simplă şi rapidă între două flanşe.

Prin cele două ieşiri ZAK® este posibilă conectarea vanelor şi fitingurilor cu racord de capăt tip ZAK®.

Contacte
Lista de dorinte
Comanda nr.
*)
DN
PN max.
L
B
B1
D Ø
Outlet O
 Medie Greutate A-Text Cos
8590500460
 2) 50 16 bar 70 mm 228 mm   98 mm 2x ZAK 46 3,80 kg
8590650460
 2) 65 16 bar 70 mm 250 mm   118 mm 2x ZAK 46 4,74 kg
8590800461
 1) 80 16 bar 70 mm 260 mm   130 mm 2x ZAK 46 3,95 kg
8591000460
 2) 100 16 bar 70 mm 300 mm   150 mm 2x ZAK 46 3,35 kg
8591000463
 1) 100 16 bar 70 mm 300 mm   150 mm 4 x ZAK 46 6,83 kg
8591250460
 2) 125 16 bar 70 mm 318 mm   185 mm 2x ZAK 46 8,54 kg
8591500460
 2) 150 16 bar 70 mm 340 mm   215 mm 2x ZAK 46 5,28 kg
8591500463
 1) 150 16 bar 70 mm 340 mm   215 mm 4 x ZAK 46 11,20 kg
8591500696
 1) 2) 150 16 bar 90 mm   337 mm 215 mm 1 x ZAK 69 13,70 kg
8592000460
 2) 200 16 bar 70 mm 360 mm   265 mm 2x ZAK 46 6,75 kg
8592000463
 1) 200 16 bar 70 mm 360 mm   265 mm 4 x ZAK 46 13,70 kg
8592000696
 1) 2) 3) 200 10 bar 90 mm   387 mm 265 mm 1 x ZAK 69 17,20 kg
8592500460
 2) 250 16 bar 70 mm 420 mm   320 mm 2x ZAK 46 9,90 kg
8593000460
 2) 300 16 bar 70 mm 470 mm   370 mm 2x ZAK 46 12,00 kg
8594000460
 2) 400 16 bar 70 mm 570 mm   480 mm 2x ZAK 46 16,60 kg
Lista de dorinte
1)
Atenţie: poate fi utilizată doar pentru instalare în ţevile montate vertical, între două flanşe (de exemplu, între cotul picior de raţă şi hidrant).
2)
Atenţie: poate fi utilizată doar pentru instalarea în ţevile montate orizontal, între două flanşe.
3)
PN 10
