983-00

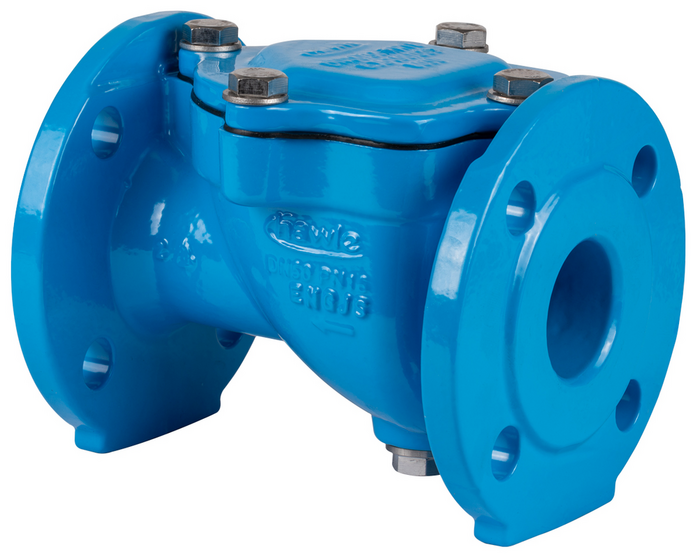

Vană de sens fără levier şi contra greutate
| Material: |
Corp şi capac: GJS-400/500, acoperire cu pulbere epoxidică Hawle surub de scurgere: oţel inoxidabil Disc vană: oţel/EPDM |
|---|---|
| Presiunea maxima de operare: | Vezi tabelul |
| Medie | Apă / Apă reziduale |
Vanele de sens au rol de protecţie pentru echipamente (de exemplu pentru pompe).
Vana de sens se deschide automat în cazul curgerii în sensul indicat de săgeată (pe corpul vanei) şi se închide automat în cazul curgerii în sens invers faţă de cel indicat de săgeată.
Vana de sens este destinată montării în conducte orizontale. Montarea în conducte înclinate sau verticale este permisă doar dacă fluidul se deplasează de jos în sus. Trebuie să aveţi grijă ca sensul de deplasare a fluidului să coincidă cu cel indicat de săgeata de pe corpul vanei, iar axul de rotaţie a discului să se afle în plan orizontal.
Dimensiune: gamă standard 48, conform standardului DIN EN 558-1
Dimensiuni flanşă: conform standardului EN 1092-2
Contacte
|
Comanda nr.
|
DN |
PN |
L |
H |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|
|
9831050000
|
50 | 10/16 | 200 mm | 80 mm | 11,00 kg | |||
|
9831080000
|
80 | 10/16 | 260 mm | 95 mm | 14,30 kg | |||
|
9831100000
|
100 | 10/16 | 300 mm | 120 mm | 23,20 kg | |||
|
9831150000
|
150 | 10/16 | 400 mm | 158 mm | 42,00 kg | |||
|
9831200000
|
200 | 10 | 500 mm | 187 mm | 82,00 kg | |||
|
9831200060
|
200 | 16 | 500 mm | 187 mm | 82,00 kg |
