986-00

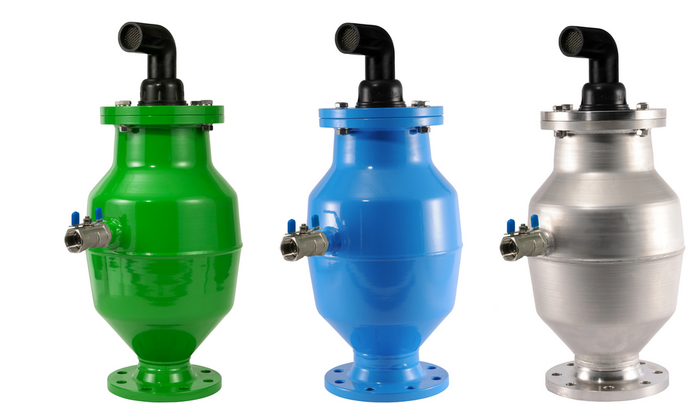

Vană de aerisire pentru apă reziduală şi apă potabilă

Vană de aerisire cu membrană de eliberare patentată este perfect adecvată pentru eliminarea unor cantităţi mari de aer sub presiunea de funcţionare. Scaunul vanei nu intră în contact cu fluidul de lucru. Vana de aer funcţionează în mod continuu între 0 şi 16 bar, etanşând perfect, chiar şi când este depresurizată. În plus, membrana de eliberare şi mecanismul cu arc amortizează şocurile hidraulice.

Vana de aerisire este furnizată cu o conexiune pentru spălare. Prin conectarea unei linii de spălare impurităţile din interiorul vanei de aer pot fi eliminate uşor şi rapid. În cazul unor impurităţi de dimensiuni mari, părţile interioare trebuie să fie demontate, curăţate şi remontate.

Atenţie: Vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate cu ajutorul unei vane sferice!

Capacitate maximă de evacuare aer: 440 Nm³/h
Interval de funcţionare: reglabil la orice valoare, între 0 şi 16 bar
Ieşire inferioară: flanşă, dimensiuni flanşă adecvată

La cerere, sunt disponibile următoarele funcţii speciale
- Doar evacuare aer
- Doar admisie aer
- Dop evacuare aer: pentru conducte purjate cu aer comprimat (observaţie: capacitate de evacuare a aerului redusă)

Pentru informaţii suplimentare vă rugăm să consultaţi „Descrierea tehnică” de la finalul capitolului.

Citeste mai mult reduce
Material: Corp: oţel, acoperire cu pulbere epoxidică Hawle sau alternativ oţel inoxidabil
Tijă de flotor/arc: oţel inoxidabil
Sferă flotantă: POM
Cot de ieşire: PE 100 cu sită din oţel inoxidabil
Presiunea maxima de operare: Vezi tabelul
Medie Apă / Apă reziduale

Vană de aerisire cu membrană de eliberare patentată este perfect adecvată pentru eliminarea unor cantităţi mari de aer sub presiunea de funcţionare. Scaunul vanei nu intră în contact cu fluidul de lucru. Vana de aer funcţionează în mod continuu între 0 şi 16 bar, etanşând perfect, chiar şi când este depresurizată. În plus, membrana de eliberare şi mecanismul cu arc amortizează şocurile hidraulice.

Vana de aerisire este furnizată cu o conexiune pentru spălare. Prin conectarea unei linii de spălare impurităţile din interiorul vanei de aer pot fi eliminate uşor şi rapid. În cazul unor impurităţi de dimensiuni mari, părţile interioare trebuie să fie demontate, curăţate şi remontate.

Atenţie: Vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate cu ajutorul unei vane sferice!

Capacitate maximă de evacuare aer: 440 Nm³/h
Interval de funcţionare: reglabil la orice valoare, între 0 şi 16 bar
Ieşire inferioară: flanşă, dimensiuni flanşă adecvată

La cerere, sunt disponibile următoarele funcţii speciale
- Doar evacuare aer
- Doar admisie aer
- Dop evacuare aer: pentru conducte purjate cu aer comprimat (observaţie: capacitate de evacuare a aerului redusă)

Pentru informaţii suplimentare vă rugăm să consultaţi „Descrierea tehnică” de la finalul capitolului.

Contacte
Lista de dorinte
Comanda nr.
*)
Culoare
Interval de lucru
PN
Conexiune
B
H
h1
h2
Corp
 Medie Greutate A-Text 3D Cos
9860029950
 3)                   0,00 kg
9860040000
   albastru 0 - 16 - filet interior 2'' 273 mm 605 mm 580 mm 273 mm otel 21,50 kg
9860040020
   verde 0 - 16   filet interior 2'' 273 mm 605 mm 580 mm 273 mm otel 21,50 kg
9860040100
     0 - 16 - filet interior 2'' 273 mm 605 mm 580 mm 273 mm 1.4571 16,80 kg
9860050000
   albastru 0 - 16 10|16 Flanșă DN50 273 mm 615 mm 590 mm 284 mm otel 23,30 kg
9860050020
   verde 0 - 16 10/16 Flanșă DN50 273 mm 615 mm 590 mm 284 mm otel 23,30 kg
9860050100
     0 - 16 10|16 Flanșă DN50 273 mm 615 mm 590 mm 284 mm 1.4571 19,40 kg
9860065000
   albastru 0 - 16 10/16 Flanșă DN65 273 mm 615 mm 590 mm 284 mm otel 0,00 kg
9860065020
   verde 0 - 16 10/16 Flanșă DN65 273 mm 615 mm 590 mm 284 mm otel 0,00 kg
9860065100
     0 - 16 10/16 Flanșă DN65 273 mm 615 mm 590 mm 284 mm 1.4571 0,00 kg
9860080000
   albastru 0 - 16 10|16 Flanșă DN80 273 mm 615 mm 590 mm 284 mm otel 24,50 kg
9860080020
   verde 0 - 16 10/16 Flanșă DN80 273 mm 615 mm 590 mm 284 mm otel 24,50 kg
9860080060
   verde 0 - 16 16 Flanșă DN80 273 mm 680 mm 655 mm 350 mm otel 27,50 kg
9860080100
     0 - 16 10|16 Flanșă DN80 273 mm 615 mm 590 mm 284 mm 1.4571 20,50 kg
9860080140
     0 - 16 16 Flanșă DN80 273 mm 680 mm 655 mm 350 mm 1.4571 22,80 kg
9860100000
   albastru 0 - 16 10|16 Flanșă DN100 273 mm 615 mm 590 mm 284 mm otel 25,40 kg
9860100020
   verde 0 - 16 10/16 Flanșă DN100 273 mm 615 mm 590 mm 284 mm otel 25,40 kg
9860100100
     0 - 16 10|16 Flanșă DN100 273 mm 615 mm 590 mm 284 mm 1.4571 21,00 kg
9860150000
 1) albastru 0 - 16 10|16 Flanșă DN150 273 mm 615 mm 590 mm 284 mm otel 28,50 kg
9860150020
   verde 0 - 16 10/16 Flanșă DN150 273 mm 615 mm 590 mm 284 mm otel 28,50 kg
9860150100
 1)   0 - 16 10|16 Flanșă DN150 273 mm 615 mm 590 mm 284 mm 1.4571 24,80 kg
9860200000
 2) albastru 0-10 10 Flanșă DN200 273 mm 615 mm 590 mm 284 mm otel 33,50 kg
9860200001
 2) albastru 0 - 16 16 Flanșă DN200 273 mm 615 mm 590 mm 284 mm otel 33,50 kg
9860200020
 2) verde 0-10 10 Flanșă DN200 273 mm 615 mm 590 mm 284 mm otel 33,50 kg
9860200021
 2) verde 0 - 16 16 Flanșă DN200 273 mm 615 mm 590 mm 284 mm otel 33,50 kg
9860200100
 2)   0-10 10 Flanșă DN200 273 mm 615 mm 590 mm 284 mm 1.4571 25,20 kg
9860200101
 2)   0 - 16 16 Flanșă DN200 273 mm 615 mm 590 mm 284 mm 1.4571 25,20 kg
9861000060
 3) 4)                   0,00 kg
Lista de dorinte
1)
Diametrul vanei de aer: 270 mm, diametrul flanşei: 285 mm
2)
Diametrul vanei de aer: 270 mm, diametrul flanşei: 340 mm
3)
Pentru utilizare în Apa potabilă
