992-01
Ansamblu vană de aerisire HaVent® pentru apă potabilă PN 25
| Material: |
Ţeavă verticală: oţel inoxidabil Bază: GJS-400, acoperire cu pulbere epoxidică Hawle Capac: PE Corp AV: oţel inoxidabil |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 25 bar |
| Medie | Apă |

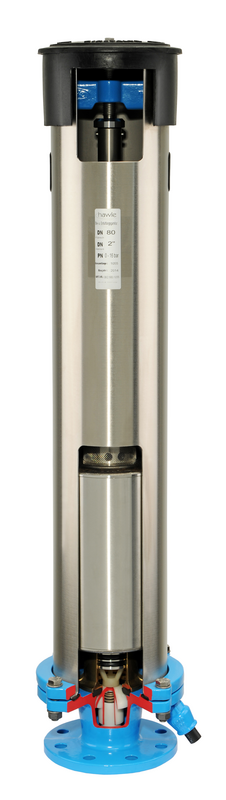

Ansamblul vanei de aerisire (AVA) este alcătuit dintr-un ax cu un element de închidere şi o vană de aerisire. Datorită designului său compact, AVA înlocuieşte căminele de vizitare complexe şi care necesită un nivel ridicat de întreţinere. Toate lucrările de întreţinere pentru această gamă de vane de aerisire pot fi efectuate de la nivelul solului, evitând astfel toate pericolele posibile ce apar în cazul intrării în căminele de vizitare. Este recomandată montarea unui element de golire (cod produs 992SE).
Vana de aerisire PN 25 este perfect adecvată pentru eliberarea unor cantităţi mai mari de aer sub presiunea de funcţionare. Vana de aerisire funcţionează continuu între 0,2 şi 25 bar.
Atenţie: Vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate!
Capacitate maximă de evacuare aer: 700 m³/h
Secţiune transversală de evacuare: 1.500 mm²
Interval de funcţionare: 0 – 25 bar
Lungimea ansamblului vanei de aerisire (ţeavă verticală, ţeavă funcţională) poate fi redusă la locul de instalare cu 100 mm, la nivelul punctelor de marcaj, pentru a îl adapta la o înălţime diferită.
La cerere, sunt disponibile următoarele funcţii speciale:
- Cu element de închidere (vezi „Descrierea tehnică”)
- Doar evacuare aer / admisie aer
- Instalare la aplicaţii pentru ape subterane
- Instalare la aplicaţii pentru apă de inundaţie
|
Comanda nr.
|
Flanşă DN |
Interval de lucru |
Adâncime de îngropare |
d1 |
d2 |
H |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
9925510755
|
50 | 0,2 - 25 | 1,00 | 200 mm | 245 mm | 755 mm | 28,50 kg | |||
|
9925511055
|
50 | 0,2 - 25 | 1,25 | 200 mm | 245 mm | 1055 mm | 0,00 kg | |||
|
9925511305
|
50 | 0,2 - 25 | 1,50 | 200 mm | 245 mm | 1305 mm | 0,00 kg | |||
|
9925511555
|
50 | 0,2 - 25 | 1,75 | 200 mm | 245 mm | 1555 mm | 0,00 kg | |||
|
9925810755
|
80 | 0.2 - 25 | 1,00 | 200 mm | 245 mm | 755 mm | 28,80 kg | |||
|
9925811055
|
80 | 0.2 - 25 | 1,25 | 200 mm | 245 mm | 1055 mm | 33,00 kg | |||
|
9925811305
|
80 | 0.2 - 25 | 1,50 | 200 mm | 245 mm | 1305 mm | 35,70 kg | |||
|
9925811555
|
80 | 0.2 - 25 | 1,75 | 200 mm | 245 mm | 1555 mm | 38,80 kg |
