992-02

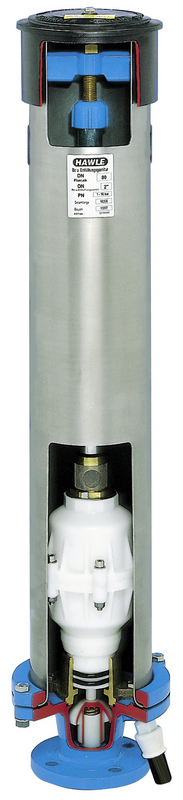

Ansamblu vană de aerisire 2" pentru apă potabilă

Ansamblul vanei de aerisire (AVA) este alcătuit dintr-un ax cu un element de închidere şi o vană de aerisire. Datorită designului său compact, AVA înlocuieşte căminele de vizitare complexe şi care necesită un nivel ridicat de întreţinere. Toate lucrările de întreţinere pot fi efectuate de la nivelul solului, evitând astfel toate pericolele posibile ce apar în cazul intrării în căminele de vizitare. Este recomandată montarea unui element de golire (cod produs 992SE).

Vana de aerisire cu orificiu dublu este utilizată pentru umplerea şi golirea conductelor, precum şi pentru aerisirea şi eliminarea aerului în timp ce conducta este în funcţiune.

Atenţie: Vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate!

Capacitate maximă de evacuare aer: 190 m³/h
Secţiune transversală de evacuare aer:
960 mm² şi/sau 2,0 mm²

Intervale de funcţionare:
- 1 - 16 bar
- 0,1 -6 bar

Lungimea ansamblul vanei de aerisire (ţeavă verticală, ţeavă funcţională) poate fi redusă la locul de instalare cu 100 mm, la nivelul punctelor de marcaj, pentru a îl adapta la o înălţime diferită.

La cerere, sunt disponibile următoarele funcţii speciale:
- Instalare la aplicaţii pentru ape de suprafaţă şi subterane
- Instalare la aplicaţii pentru apă de inundaţie
- Admisie aer / doar admisie aer

Citeste mai mult reduce
Material: Ţeavă verticală: oţel inoxidabil
Bază: GJS-400, acoperire cu pulbere epoxidică Hawle
Capac: PE
Corp AV: POM
Presiunea maxima de operare: Vezi tabelul
Medie Apă

Ansamblul vanei de aerisire (AVA) este alcătuit dintr-un ax cu un element de închidere şi o vană de aerisire. Datorită designului său compact, AVA înlocuieşte căminele de vizitare complexe şi care necesită un nivel ridicat de întreţinere. Toate lucrările de întreţinere pot fi efectuate de la nivelul solului, evitând astfel toate pericolele posibile ce apar în cazul intrării în căminele de vizitare. Este recomandată montarea unui element de golire (cod produs 992SE).

Vana de aerisire cu orificiu dublu este utilizată pentru umplerea şi golirea conductelor, precum şi pentru aerisirea şi eliminarea aerului în timp ce conducta este în funcţiune.

Atenţie: Vanele de aerisire conţin aer comprimat. Înainte de începerea oricărei lucrări de întreţinere, vanele de aerisire trebuie să fie scoase din funcţiune şi depresurizate!

Capacitate maximă de evacuare aer: 190 m³/h
Secţiune transversală de evacuare aer:
960 mm² şi/sau 2,0 mm²

Intervale de funcţionare:
- 1 - 16 bar
- 0,1 -6 bar

Lungimea ansamblul vanei de aerisire (ţeavă verticală, ţeavă funcţională) poate fi redusă la locul de instalare cu 100 mm, la nivelul punctelor de marcaj, pentru a îl adapta la o înălţime diferită.

La cerere, sunt disponibile următoarele funcţii speciale:
- Instalare la aplicaţii pentru ape de suprafaţă şi subterane
- Instalare la aplicaţii pentru apă de inundaţie
- Admisie aer / doar admisie aer

Contacte
Lista de dorinte
Comanda nr.
*)
Racord de capăt DN
Flanşă DN
Interval de lucru
Adâncime de îngropare

d1
d2
H
 Medie Greutate A-Text Cos
9921800815
 1) 80   1 - 16 1,00 200 mm 245 mm 815 mm 21,00 kg
9921801115
 1) 80   1 - 16 1,25 200 mm 245 mm 1115 mm 25,20 kg
9921801365
 1) 80   1 - 16 1,50 200 mm 245 mm 1365 mm 27,50 kg
9921801615
 1) 80   1 - 16 1,75 200 mm 245 mm 1615 mm 31,00 kg
9921810815
 1) 80   0.1 - 6 1,00 200 mm 245 mm 815 mm 21,00 kg
9921811115
 1) 80   0.1 - 6 1,25 200 mm 245 mm 1115 mm 25,20 kg
9921811365
 1) 80   0.1 - 6 1,50 200 mm 245 mm 1365 mm 27,50 kg
9921811615
 1) 80   0.1 - 6 1,75 200 mm 245 mm 1615 mm 31,00 kg
9922500755
     50 1 - 16 1,00 200 mm 245 mm 755 mm 21,50 kg
9922501055
     50 1 - 16 1,25 200 mm 245 mm 1055 mm 25,30 kg
9922501305
     50 1 - 16 1,50 200 mm 245 mm 1305 mm 28,00 kg
9922501555
     50 1 - 16 1,75 200 mm 245 mm 1555 mm 31,50 kg
9922510755
     50 0.1 - 6 1,00 200 mm 245 mm 755 mm 21,50 kg
9922511055
     50 0.1 - 6 1,25 200 mm 245 mm 1055 mm 25,30 kg
9922511305
     50 0.1 - 6 1,50 200 mm 245 mm 1305 mm 28,00 kg
9922511555
     50 0.1 - 6 1,75 200 mm 245 mm 1555 mm 31,50 kg
9922800755
     80 1 - 16 1,00 200 mm 245 mm 755 mm 22,50 kg
9922801055
     80 1 - 16 1,25 200 mm 245 mm 1055 mm 26,00 kg
9922801305
     80 1 - 16 1,50 200 mm 245 mm 1305 mm 29,00 kg
9922801555
     80 1 - 16 1,75 200 mm 245 mm 1555 mm 31,90 kg
9922810755
     80 0.1 - 6 1,00 200 mm 245 mm 755 mm 22,50 kg
9922811055
     80 0.1 - 6 1,25 200 mm 245 mm 1055 mm 26,00 kg
9922811305
     80 0.1 - 6 1,50 200 mm 245 mm 1305 mm 29,00 kg
9922811555
     80 0.1 - 6 1,75 200 mm 245 mm 1555 mm 31,90 kg
Lista de dorinte

Pentru montare subterană; montare supraterană la cerere.
