230-00G

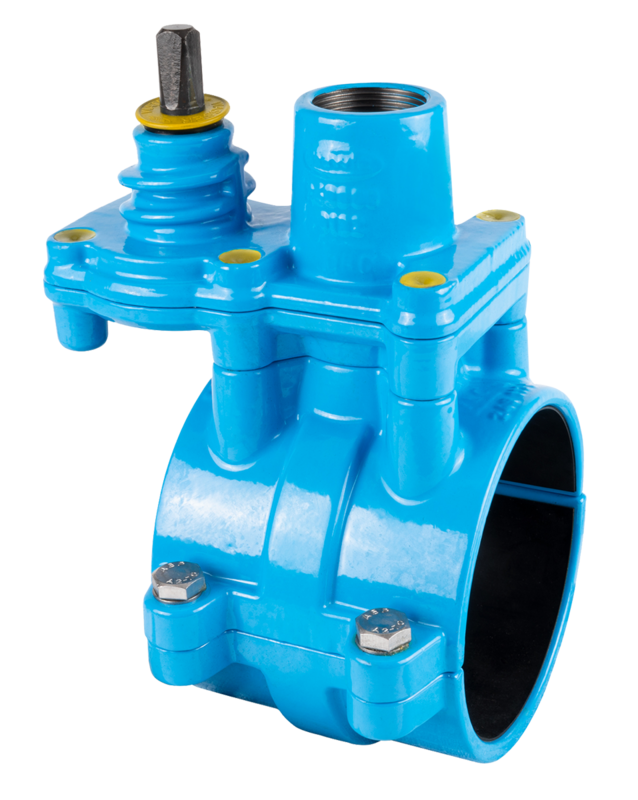

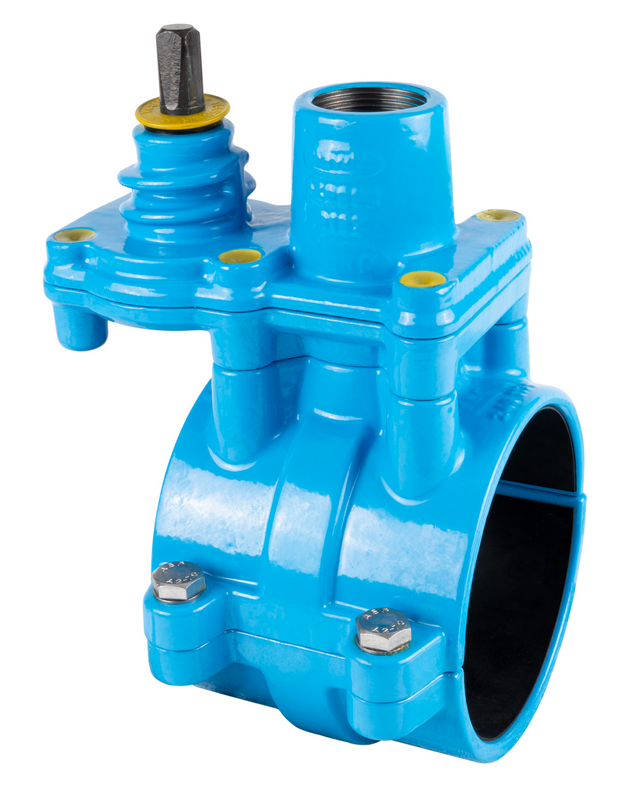

Hawlinger HAKU cu ieşire verticală cu filet interior
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 1 bar (only PVC) |
| Medie | Gaz |
Colierele Hawlinger cu filet HAKU pentru ţevi sunt destinate utilizării pentru montare pe ţevi PVC, conform standardului DIN EN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.
Ieşirea cu filet interior de la partea superioară, conform standardului DIN ISO 228-1 este utilizată împreună cu fitinguri, pentru a conecta conductele cu fluid de lucru.
Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°.
|
Comanda nr.
|
L |
L1 |
L2 |
B |
D |
H |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2301605005
|
205 mm | 82 mm | 120 mm | 230 mm | 160 mm | 304 mm | 36 mm | filet interior 1 1/2" | 0,00 kg | |||
|
2302253205
|
175 mm | 68 mm | 120 mm | 300 mm | 225 mm | 376 mm | 24 mm | filet interior 1" | 10,95 kg | |||
|
2302255005
|
205 mm | 82 mm | 120 mm | 300 mm | 225 mm | 381 mm | 36 mm | filet interior 1 1/2" | 10,80 kg |
