231-00G

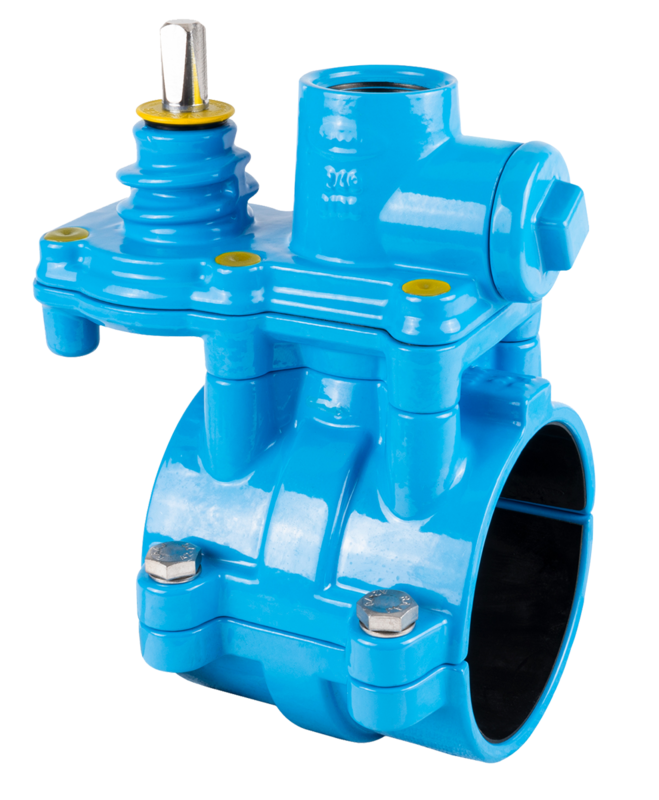

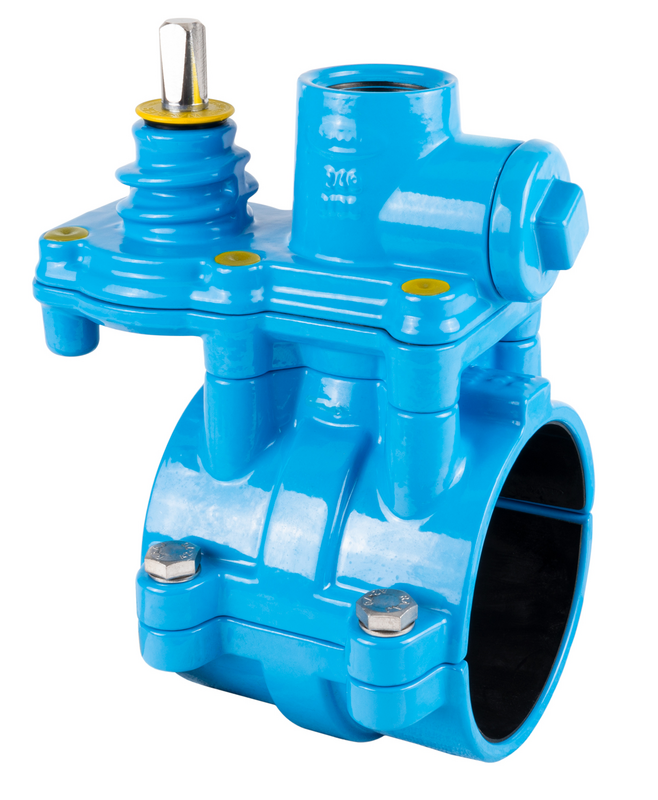

Hawlinger HAKU de gaz cu ieşire orizontală cu filet interior în direcţia ţevii
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 1 bar (only PVC) |
| Medie | Gaz |
Colierele cu filet HAKU Hawlinger pentru ţevi sunt destinate utilizării pentru montare pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.
Ieşirile de la partea superioară cu filet interior, conform standardului DIN ISO 228-1 sunt utilizate împreună cu fitinguri, pentru a conecta conductele cu fluidul de lucru.
Toate colierele Hawle cu filet pentru ţevi, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°.
|
Comanda nr.
|
L |
L1 |
L2 |
B |
D |
H2 |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2310905005
|
225 mm | 82 mm | 120 mm | 155 mm | 90 mm | 130 mm | 36 mm | filet interior 1 1/2" | 8,20 kg | |||
|
2311105005
|
225 mm | 82 mm | 120 mm | 170 mm | 110 mm | 130 mm | 36 mm | filet interior 1 1/2" | 8,70 kg | |||
|
2311605005
|
225 mm | 82 mm | 120 mm | 230 mm | 160 mm | 130 mm | 36 mm | filet interior 1 1/2" | 10,30 kg | |||
|
2312255005
|
225 mm | 82 mm | 120 mm | 305 mm | 225 mm | 130 mm | 36 mm | filet interior 1 1/2" | 12,10 kg |
