232-00G

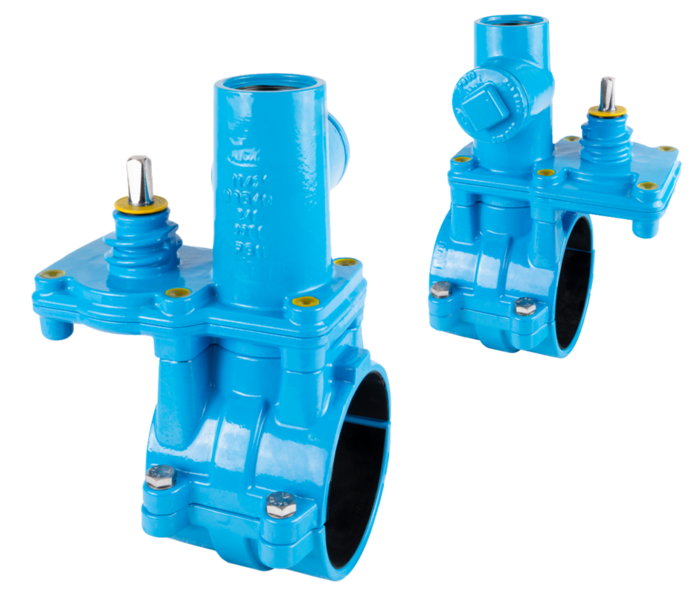

Hawlinger HAKU cu ieşire orizontală cu filet interior la 90° pe direcţia ţevii
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere, lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 1 bar (only PVC) |
| Medie | Gaz |
Colierele cu filet HAKU Hawlinger pentru ţevi sunt destinate utilizării pentru montare pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu precizie conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.
Ieşirile cu filet interior de la partea superioară, conform standardului DIN ISO 228-1, sunt utilizate împreună cu fitinguri pentru a conecta conductele cu fluid de lucru.
Toate colierele cu filet Hawle, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar o rotire la 180°.
|
Comanda nr.
|
L |
L1 |
L2 |
B |
D |
H2 |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2321105005
|
205 mm | 82 mm | 120 mm | 170 mm | 110 mm | 180 mm | 36 mm | filet interior 1 1/2" | 8,75 kg | |||
|
2321605005
|
205 mm | 82 mm | 120 mm | 230 mm | 160 mm | 180 mm | 36 mm | filet interior 1 1/2" | 10,35 kg | |||
|
2322255005
|
175 mm | 68 mm | 120 mm | 305 mm | 225 mm | 170 mm | 36 mm | filet interior 1 1/2" | 12,15 kg |
