235-02G

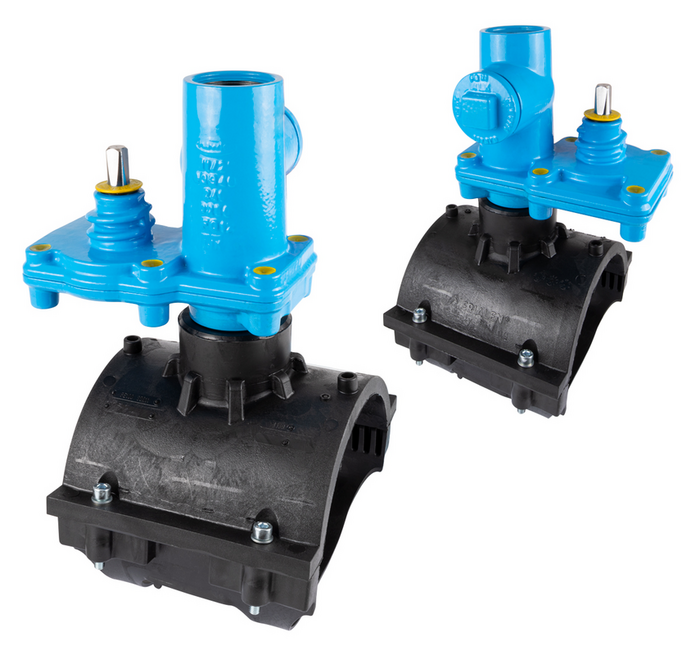

Hawlinger cu ieşire superioară orizontală cu filet interior la 90° în direcţia ţevii şi colier inferior de electrofuziune
| Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă, mecanism de acţionare lamă de închidere lamă de închidere: oţel inoxidabil Garnituri: NBR pentru gaz Colier de electrofuziune HA-WELD: PE 100 |
|---|---|
| Presiunea maxima de operare: | Gaz: 5 bar |
| Medie | Gaz |
Colierele Hawlinger pentru electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE, conform standardului DIN 8074.
Ieşirile cu filet interior pentru partea superioară, în combinaţie cu fitinguri , conform standardului DIN ISO 228-1, sunt utilizate la conectarea liniilor cu fluid de lucru.
Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.
Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°.
Contacte
|
Comanda nr.
|
L |
L1 |
B |
D |
H1 |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2350630345
|
170 mm | 68 mm | 105 mm | 63 mm | 205 mm | 24 mm | filet interior 1" | 5,20 kg | |||
|
2350900525
|
200 mm | 82 mm | 160 mm | 90 mm | 145 mm | 36 mm | filet interior 1 1/2" | 7,60 kg | |||
|
2351100525
|
220 mm | 82 mm | 170 mm | 110 mm | 225 mm | 36 mm | filet interior 1 1/2" | 7,70 kg | |||
|
2351600525
|
220 mm | 82 mm | 230 mm | 160 mm | 230 mm | 36 mm | filet interior 1 1/2" | 8,20 kg |
|
