239-01G

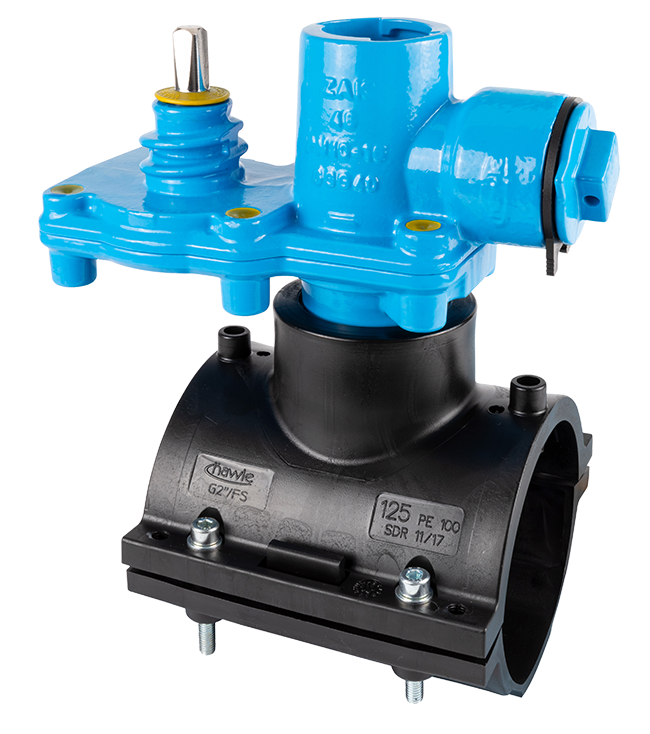

Hawlinger cu racord superior orizontal ZAK® în direcţia ţevii şi cu colier inferior de electrofuziune

Colierele Hawlinger de electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE conform standardului DIN EN 8074.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşiri cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă, mecanism de acţionare lamă de închidere
lamă de închidere: oţel inoxidabil
Garnituri: NBR pentru gaz
Colier de electrofuziune HA-WELD: PE 100
Presiunea maxima de operare: Gaz: 10 bar
Medie Gaz

Colierele Hawlinger de electrofuziune HA-WELD® sunt destinate sudării pe ţevi PE conform standardului DIN EN 8074.

Pentru conectarea liniilor cu fluidul de lucru trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşiri cu mufe ZAK®.

Toate colierele Hawle cu filet, tip Hawlinger, sunt livrate împreună cu o lamă de închidere din oţel inoxidabil acţionată cu ajutorul unui mecanism cu glisor, ca unitate de închidere. Lama de închidere este deplasată în direcţie orizontală într-o carcasă cu uzură redusă, până la opritoarele metalice.

Pentru deschiderea sau închiderea zonei de deschidere este necesară doar rotirea cu 180°.

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
B
D
H
Gaură alezaj max.
Outlet O
 Medie Greutate A-Text Cos
2390633215
 186 mm   120 mm 63 mm 240 mm 24 mm ZAK 34 4,30 kg
2390905015
 232 mm   145 mm 90 mm 273 mm 36 mm ZAK 46 6,40 kg
2391103215
 202 mm   180 mm 110 mm 289 mm 24 mm ZAK 34 5,20 kg
2391105015
 230 mm   180 mm 110 mm 292 mm 36 mm ZAK 46 6,60 kg
2391255015
 229 mm   180 mm 125 mm 307 mm 36 mm ZKA 46 6,80 kg
2391605015
 229 mm   220 mm 160 mm 342 mm 36 mm ZAK 46 6,90 kg
2391805015
 230 mm   245 mm 180 mm 362 mm 36 mm ZAK 46 6,90 kg
2392255015
 230 mm   295 mm 225 mm 408 mm 36 mm ZAK 46 6,10 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
