250-01

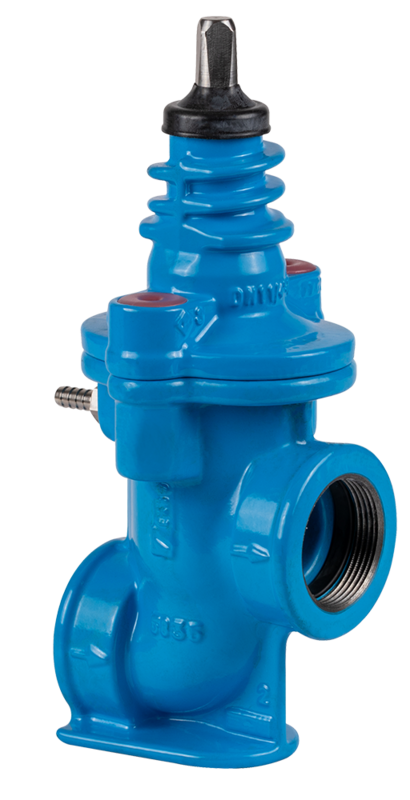

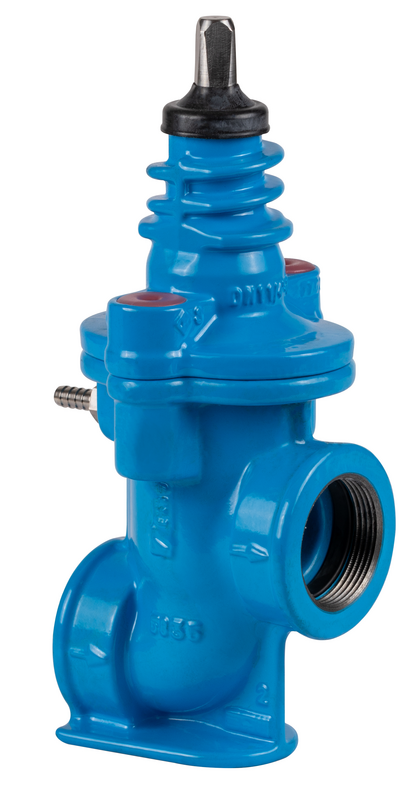

Vană de concesie cu filet interior şi dispozitiv de evacuare
| Material: |
Corp şi capac: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Sertar: alamă, cu EPDM vulcanizat pentru sisteme de apă potabilă |
|---|---|
| Presiunea maxima de operare: | Apă potabilă: 16 bar |
| Medie | Apă |
Vană de concesie cu două ieşiri cu filet interior conform DIN ISO 228-1 şi dispozitiv de autogolire.
Adecvată pentru golirea conductelor supuse riscului de îngheţ (de exemplu, sistemele de irigaţie a grădinilor). Evacuarea pe partea consumatorului are loc numai dacă este închisă complet. Respectaţi sensul de curgere (indicat de săgeată!)
După închidere, asiguraţi-vă că a fost evacuată suficientă apă (de exemplu, elementul de evacuare în cazul montării îngropate). În plus, aveţi grijă ca orificiul de golire să nu fie situat sub nivelul apei subterane sau să un fie inundat în cazul instalării căminului de vizitare. În acest caz, în ţeava de evacuare trebuie să fie montat un dispozitiv antiretur.
Tijă pătrată: 12,3 mm
Contacte
|
Comanda nr.
|
PN max. |
Etichetă |
Filet interior (IG) |
L |
H |
H1 |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|
|
2500002501
|
apă potabilă: 16 bar | 3/4" | 115 mm | 225 mm | 41 mm | 2,40 kg | ||||
|
2500003201
|
apă potabilă: 16 bar | 1" | 115 mm | 225 mm | 41 mm | 2,40 kg | ||||
|
2500004001
|
apă potabilă: 16 bar | 1 1/4" | 130 mm | 265 mm | 50 mm | 4,30 kg | ||||
|
2500005001
|
apă potabilă: 16 bar | 1 1/2" | 130 mm | 265 mm | 50 mm | 4,20 kg | ||||
|
2500006301
|
apă potabilă: 16 bar | 2" | 135 mm | 275 mm | 50 mm | 4,48 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
