270-01G

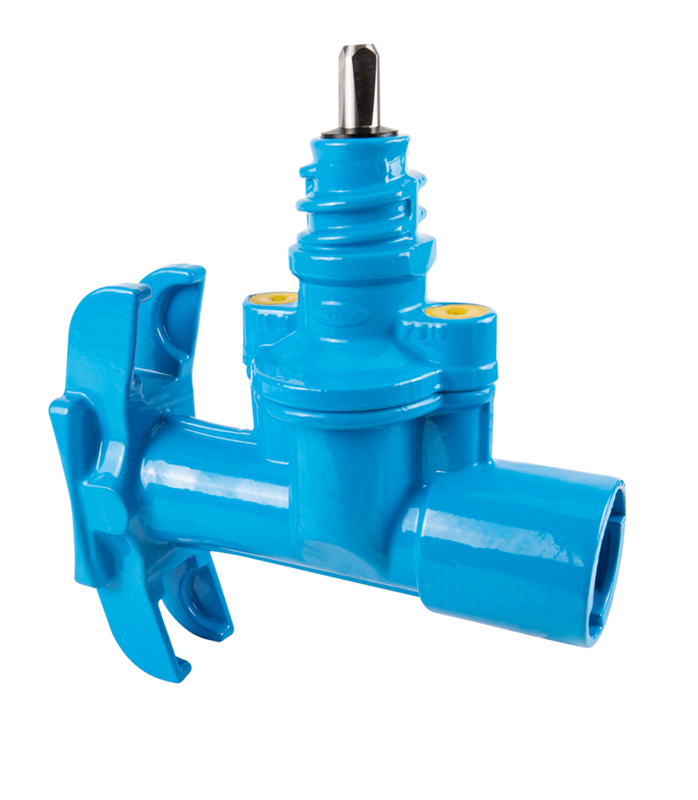

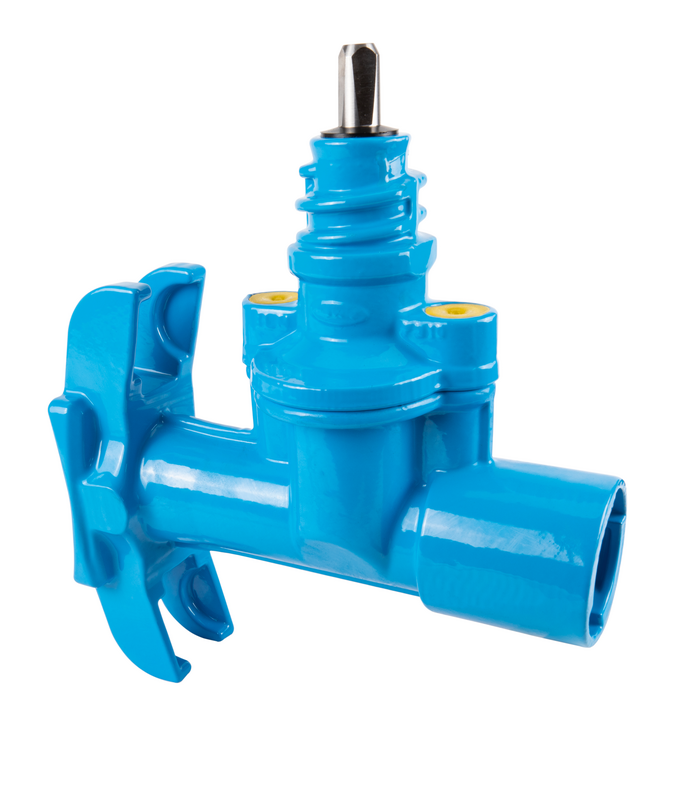

Colier vană cu ieşire ZAK®
| Material: |
Corp şi capac: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Sertar: alamă, NBR pentru gaz |
|---|---|
| Presiunea maxima de operare: | Gaz: 5 bar |
| Medie | Gaz |
Colierele vană Hawle trebuie să fie utilizate pentru montare laterală pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500. Adaptarea la conducta principală este realizată cu ajutorul unei chingi de susţinere şi a unei garnituri de colier (cod produs 310-00G, 314-01) cu lăţimea nominală adecvată.
Ieşirea laterală ZAK® este utilizată în combinaţie cu fitinguri pentru a conecta liniile cu fluidul de lucru după perforare.
Tijă pătrată: 12,3 mm
Contacte
|
Comanda nr.
|
PN max. |
Etichetă |
L |
B |
H |
Pătratul tijei |
Gaură alezaj max. |
Outlet O |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2701460005
|
5 bar | 241 mm | 105 mm | 289 mm | 12,3 mm | 36 mm | ZAK 46 | 5,50 kg | ||||
|
8700000000
|
încărcare pentru axul alezajului | 0,00 kg |
