310-00

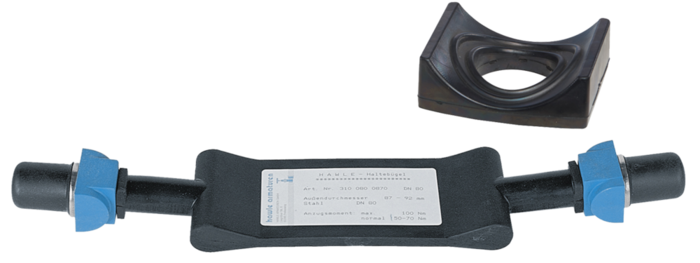

Bridă Hawle - vulcanizată complet

Suporturile de tip hawle (complet vulcanizate) sunt folosite pentru montarea sigură și fără împământare a clemelor de tip tapping și slide clamps pe țevi din fontă și oțel (vezi tabelul).

Suportul deosebit de larg de 70 mm asigură o presiune minimă la suprafață asupra țevii (DIN 3543-2:1984, care a fost ulterior retras, prevedea o lățime de suport de 50 mm pentru țevi din oțel și fontă).

Etanșa de șa furnizată compensează diametrul tubului pentru clema de tăiere și astfel etanșează în mod fiabil găuratura.
Notă despre clemele duble pentru scărițe: Două scărițe (piese de fixare) și o etanșare specială pentru șa sunt întotdeauna necesare – vă rugăm să specificați când comandați!

Citeste mai mult reduce
Material: Placă de bridă: oţel inoxidabil complet vulcanizat
Bolţ filetat: oţel inoxidabil
Piuliţe: DIN 934 – oţel inoxidabil
Fălci de prindere: poliamidă ranforsată cu fibră de sticlă
Garnitură colier: EPDM pentru apă potabilă
Medie Apă / Apă reziduale

Suporturile de tip hawle (complet vulcanizate) sunt folosite pentru montarea sigură și fără împământare a clemelor de tip tapping și slide clamps pe țevi din fontă și oțel (vezi tabelul).

Suportul deosebit de larg de 70 mm asigură o presiune minimă la suprafață asupra țevii (DIN 3543-2:1984, care a fost ulterior retras, prevedea o lățime de suport de 50 mm pentru țevi din oțel și fontă).

Etanșa de șa furnizată compensează diametrul tubului pentru clema de tăiere și astfel etanșează în mod fiabil găuratura.
Notă despre clemele duble pentru scărițe: Două scărițe (piese de fixare) și o etanșare specială pentru șa sunt întotdeauna necesare – vă rugăm să specificați când comandați!

Contacte
Lista de dorinte
Comanda nr.
*)
d
Oţel
Fontă
Fontă-PE
Oţel-PE
Otel-PE-FZM
Tip țeavă
Tip de ţeavă
ZMU
 Medie Greutate A-Text Cos
3100800870
   87 - 92 mm 80         Fontă|Oțel Fontă|Oțel   0,97 kg
3100800960
   95 - 103 mm   80 80     Fontă|Oțel Fontă|Oțel   0,90 kg
3100800980
 1) 96 - 103 mm     80     Fontă|Oțel Fontă|Oțel   1,18 kg
3100801090
   104 - 114 mm 100         Fontă|Oțel Fontă|Oțel 80 1,26 kg
3101001150
 1) 112 - 120 mm 100 100   100   Fontă|Oțel Fontă|Oțel   1,28 kg
3101001190
 1) 117 - 125 mm     100     Fontă|Oțel Fontă|Oțel   1,28 kg
3101001250
   123 - 133 mm         100 Fontă|Oțel Fontă|Oțel 100 1,34 kg
3101251440
 1) 139 - 150 mm 125 125 125 125 100 Fontă|Oțel Fontă|Oțel   1,40 kg
3101251490
   149 - 162 mm 150       125 Fontă|Oțel Fontă|Oțel 125 1,47 kg
3101501690
 1) 165 - 173 mm 150 150   150 125 Fontă|Oțel Fontă|Oțel   1,48 kg
3101501720
   172 - 180 mm     150 150   Fontă|Oțel Fontă|Oțel 150 1,48 kg
3101501870
   178 - 187 mm         150 Fontă|Oțel Fontă|Oțel 150 1,25 kg
3102002200
 1) 217 - 225 mm 200 200   200   Fontă|Oțel Fontă|Oțel   1,60 kg
3102002280
   228 - 235 mm           Oțel|Fontă Oțel|Fontă 200 1,68 kg
3102002390
   239 - 247 mm         200 Fontă|Oțel Fontă|Oțel   1,75 kg
3102502720
   272 - 280 mm 250 250 250 250   Fontă|Oțel Fontă|Oțel   1,85 kg
3102502900
   290 - 300 mm         250 Fontă|Oțel Fontă|Oțel   1,94 kg
3103003250
   325 - 333 mm 300 300 300 300   Fontă|Oțel Fontă|Oțel   2,00 kg
3103003400
   340 - 350 mm         300 Fontă|Oțel Fontă|Oțel 300 2,10 kg
3103503690
   369 - 380 mm   350     350 Fontă|Oțel Fontă|Oțel   2,20 kg
3104004220
   422 - 435 mm   400 400   400 Fontă|Oțel Fontă|Oțel   2,40 kg
3104004650
   465 - 470 mm           Fontă|Oțel Fontă|Oțel   2,52 kg
Lista de dorinte
1)
Disponibil și ca unitate de ambalare (VPE).

Notă: Domeniile de utilizare (DN) specificate în tabel în funcţie de tipul de ţeavă şi de diametrul exterior al ţevii au rol pur orientativ. Înainte de efectuarea comenzii, verificaţi diametrul exterior real al ţevii.

Notă privind clemele duble pentru etrier: Sunt întotdeauna necesare două etrieri (piese de fixare) și o etanșare specială a șeii - vă rugăm să specificați la comandă!
