311-00

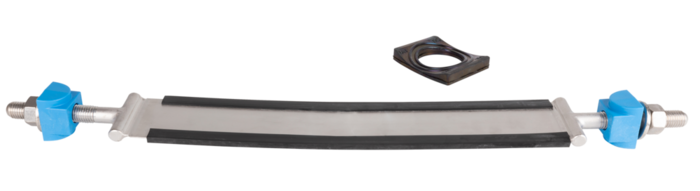

Bridă Hawle - oţel inoxidabil

Suporturile de tip hawle (nr. de stoc 311-00) sunt folosite pentru instalarea în siguranță a clemelor de filet și glisante pe țevi din fontă și oțel (vezi tabelul).

Suportul deosebit de lat de 60 mm asigură cea mai mică presiune la suprafață a țevii (DIN 3543-2:1984, care a fost ulterior retras, prevedea o lățime de suport de 50 mm pentru țevi din oțel și fontă).

Etanșa de șa furnizată compensează diametrul tubului pentru clema de tăiere și astfel etanșează în mod fiabil găuratura.
Notă despre clemele duble pentru scărițe: Două scărițe (piese de fixare) și o etanșare specială pentru șa sunt întotdeauna necesare – vă rugăm să specificați când comandați!

Citeste mai mult reduce
Material: Placă de bridă: oţel inoxidabil cu tampon de cauciuc
Bolţ filetat: oţel inoxidabil
Piuliţe: DIN 934 – oţel inoxidabil
Fălci de prindere: poliamidă ranforsată cu fibră de sticlă
Garnitură colier: EPDM pentru apă potabilă
Medie Apă / Apă reziduale

Suporturile de tip hawle (nr. de stoc 311-00) sunt folosite pentru instalarea în siguranță a clemelor de filet și glisante pe țevi din fontă și oțel (vezi tabelul).

Suportul deosebit de lat de 60 mm asigură cea mai mică presiune la suprafață a țevii (DIN 3543-2:1984, care a fost ulterior retras, prevedea o lățime de suport de 50 mm pentru țevi din oțel și fontă).

Etanșa de șa furnizată compensează diametrul tubului pentru clema de tăiere și astfel etanșează în mod fiabil găuratura.
Notă despre clemele duble pentru scărițe: Două scărițe (piese de fixare) și o etanșare specială pentru șa sunt întotdeauna necesare – vă rugăm să specificați când comandați!

Contacte
Lista de dorinte
Comanda nr.
*)
d
Oţel-PE
Tip țeavă
Otel-PE-FZM
Fontă-PE
Oţel
Fontă
ZMU
Tip de ţeavă
 Medie Greutate A-Text Cos
3110800365
   75 - 88 mm 65 Fontă|Oțel     65 65 65 Fontă|Oțel 0,75 kg
3110800375
   79 - 92 mm 65 Oțel           Oțel 0,75 kg
3110800400
 1) 88 - 103 mm 80 Fontă|Oțel   80 80 80   Fontă|Oțel 0,75 kg
3111000435
   104 - 114 mm   Fontă         80 Fontă 0,80 kg
3111000445
   107 - 120 mm 100 Oțel 80   100     Oțel 0,80 kg
3111000450
 1) 110 - 123 mm 100 Fontă|Oțel   100 100 100   Fontă|Oțel 0,80 kg
3111000460
   116 - 128 mm   Fontă   100     100 Fontă 0,80 kg
3111000490
   126 - 139 mm 125 Oțel 100         Oțel 0,90 kg
3111250520
   138 - 151 mm 125 Fontă|Oțel 100 125 125 125   Fontă|Oțel 0,90 kg
3111250540
   146 - 158 mm   Fontă   125     125 Fontă 0,90 kg
3111500570
   157 - 169 mm   Oțel 125   150     Oțel 0,95 kg
3111500595
 1) 166 - 178 mm 150 Fontă|Oțel 125 150 150 150   Fontă|Oțel 0,95 kg
3111500620
   175 - 188 mm   Fontă         150 Fontă 1,00 kg
3111500630
   178 - 191 mm   Fontă         150 Fontă 1,00 kg
3111750645
   183 - 196 mm   Fontă|Oțel 150     175   Fontă|Oțel 1,00 kg
3112000685
   199 - 210 mm                 1,05 kg
3112000710
   208 - 220 mm   Oțel     200     Oțel 1,05 kg
3112000725
   213 - 225 mm 200 Fontă|Oțel     200 200   Fontă|Oțel 1,10 kg
3112000745
   220 - 232 mm 200 Fontă|Oțel   200   200 200 Fontă|Oțel 1,10 kg
3112000770
   229 - 241 mm   Fontă         200 Fontă 1,10 kg
3112250800
   239 - 251 mm   Fontă|Oțel 200     225   Fontă|Oțel 1,15 kg
3112250830
   250 - 262 mm   Fontă       225   Fontă 1,15 kg
3112500865
   262 - 274 mm   Fontă|Oțel     250 250   Fontă|Oțel 1,20 kg
3112500905
   275 - 287 mm 250 Fontă|Oțel   250 250   250 Fontă|Oțel 1,20 kg
3112750935
   286 - 298 mm   Oțel 250         Oțel 1,25 kg
3113000975
   299 - 311 mm                 1,30 kg
3113000995
   306 - 318 mm                 1,30 kg
3113001035
   319 - 331 mm 300 Fontă|Oțel   300 300 300   Fontă|Oțel 1,35 kg
3113001055
   326 - 337 mm 300 Fontă|Oțel   300       Fontă|Oțel 1,40 kg
3113001085
   334 - 346 mm             300   1,40 kg
3113001120
   347 - 358 mm   Oțel 300   350     Oțel 1,45 kg
3113501155
   359 - 370 mm 350 Oțel           Oțel 1,45 kg
3113501205
   375 - 387 mm   Fontă|Oțel 350 350   350   Fontă|Oțel 1,50 kg
3113501270
   396 - 409 mm   Oțel     400     Oțel 1,55 kg
3114001345
   419 - 434 mm   Fontă|Oțel 400 400   400   Fontă|Oțel 1,65 kg
3114001392
   435 - 449 mm   Fontă         400 Fontă 1,70 kg
3114001425
   448 - 459 mm                 1,75 kg
3114001455
   457 - 469 mm                 1,75 kg
3114501495
   470 - 482 mm   Fontă       450   Fontă 1,80 kg
3114501530
   482 - 494 mm                 1,85 kg
3114501545
   487 - 499 mm                 1,90 kg
3115001610
   508 - 520 mm   Oțel     500     Oțel 2,00 kg
3115001655
   523 - 535 mm   Fontă|Oțel 500     500   Fontă|Oțel 2,05 kg
3115001690
   540 - 549 mm   Fontă         500 Fontă 3,50 kg
3115001780
   572 - 582 mm                 3,60 kg
Lista de dorinte
1)
Disponibil și ca unitate de ambalare (VPE).

Notă: Domeniile de utilizare (DN) specificate în tabel în funcţie de tipul de ţeavă şi de diametrul exterior al ţevii au rol pur orientativ. Înainte de efectuarea comenzii, verificaţi diametrul exterior real al ţevii.

Notă privind clemele duble pentru etrier: Sunt întotdeauna necesare două etrieri (piese de fixare) și o etanșare specială a șeii - vă rugăm să specificați la comandă!
