311-01

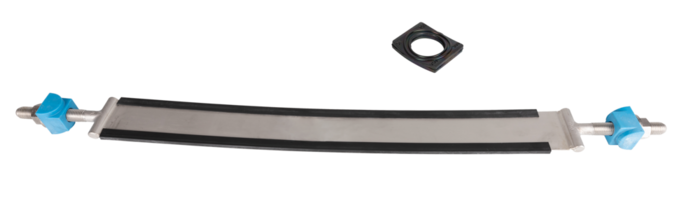

Bridă Hawle pentru ţevi acoperite cu ZMU

Suporturile de tip hawle pentru țevile DMU sunt folosite pentru instalarea în siguranță a clemelor de filetare și glisantă pe țevile DMU. Suportul hawle 311-01 trebuie folosit atunci când învelișul de ciment este îndepărtat în zona de etanșare a racordului de tăietură.

ATENȚIE: Carcasa de ciment trebuie îndepărtată doar în zona de etanșare a racordului de tăiere, nu pe întreaga circumferință. Nucleul vizibil de foraj trebuie apoi sigilat cu un compus de etanșare adecvat pentru a evita coroziunea pe nucleul de foraj.

Suportul deosebit de lat de 60 mm asigură cea mai mică presiune la suprafață a țevii (DIN 3543-2:1984, care a fost ulterior retras, prevedea o lățime de suport de 50 mm pentru țevi din oțel și fontă).

Garnitura de șa inclusă este un design special și are un design ridicat comparativ cu garniturile standard de șa (versiunea superioară). Designul ridicat compensează diametrul țevii datorită îndepărtării carcasei de ciment din zona de etanșare a racordului de tăietură.

Notă:
Suporturile de tip hawle pentru țevile CMM pot fi folosite fără restricții doar pentru fixarea filetei cu ieșire verticală sau orizontală în direcția țevii. Dacă este necesar, suportul trebuie strâns asimetric pentru a preveni o coliziune a filetului cu ieșirea laterală.

Notă despre clemele cu două suporturi:
Două suporturi (piese de fixare) și un sigiliu special pentru șa (ordin nr. 317-00 sau ordin nr. 318-00) sunt întotdeauna necesare – vă rugăm să specificați când comandați!

Citeste mai mult reduce
Material: Bridă: oţel inoxidabil cu tampon de cauciuc
Bolţ filetat: oţel inoxidabil
Piuliţe: DIN 934 – oţel inoxidabil
Fălci de prindere: poliamidă ranforsată cu fibră de sticlă
Garnitură colier: EPDM
Medie Apă / Apă reziduale

Suporturile de tip hawle pentru țevile DMU sunt folosite pentru instalarea în siguranță a clemelor de filetare și glisantă pe țevile DMU. Suportul hawle 311-01 trebuie folosit atunci când învelișul de ciment este îndepărtat în zona de etanșare a racordului de tăietură.

ATENȚIE: Carcasa de ciment trebuie îndepărtată doar în zona de etanșare a racordului de tăiere, nu pe întreaga circumferință. Nucleul vizibil de foraj trebuie apoi sigilat cu un compus de etanșare adecvat pentru a evita coroziunea pe nucleul de foraj.

Suportul deosebit de lat de 60 mm asigură cea mai mică presiune la suprafață a țevii (DIN 3543-2:1984, care a fost ulterior retras, prevedea o lățime de suport de 50 mm pentru țevi din oțel și fontă).

Garnitura de șa inclusă este un design special și are un design ridicat comparativ cu garniturile standard de șa (versiunea superioară). Designul ridicat compensează diametrul țevii datorită îndepărtării carcasei de ciment din zona de etanșare a racordului de tăietură.

Notă:
Suporturile de tip hawle pentru țevile CMM pot fi folosite fără restricții doar pentru fixarea filetei cu ieșire verticală sau orizontală în direcția țevii. Dacă este necesar, suportul trebuie strâns asimetric pentru a preveni o coliziune a filetului cu ieșirea laterală.

Notă despre clemele cu două suporturi:
Două suporturi (piese de fixare) și un sigiliu special pentru șa (ordin nr. 317-00 sau ordin nr. 318-00) sunt întotdeauna necesare – vă rugăm să specificați când comandați!

Contacte
Lista de dorinte
Comanda nr.

DN
d
Tip țeavă
Tip de ţeavă
 Medie Greutate A-Text Cos
3117080443
 80 90 - 120 mm ZMU ZMU 0,84 kg
3117100495
 100 110 - 140 mm ZMU ZMU 0,90 kg
3117150656
 150 170 - 200 mm ZMU ZMU 1,03 kg
3117200790
 200 217 - 248 mm ZMU ZMU 1,15 kg
3117250940
 250 267 - 297 mm ZMU ZMU 1,29 kg
Lista de dorinte

Suporturile Hawle pentru țevi ZMU pot fi utilizate fără restricții numai pentru fitingurile de robinet cu ieșire verticală sau orizontală în direcția țevii.
