311-03
Bridă universală Hawle

Suporturile universale Hawle permit conectarea universală a clemelor de găurit și culisante la țevi din fontă și oțel. Suportul poate fi adaptat individual la diametrul exterior (d) prin tăierea plăcii suportului la lungimea unui interval specificat.

Suportul deosebit de lat de 60 mm asigură cea mai mică presiune la suprafață a țevii (DIN 3543-2:1984, care a fost ulterior retras, prevedea o lățime de suport de 50 mm pentru țevi din oțel și fontă).

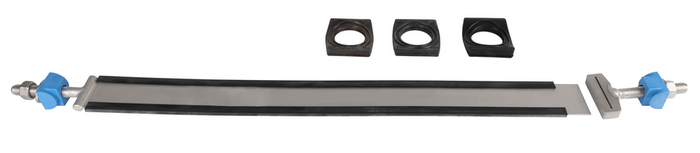

Prin urmare, suportul universal este deosebit de potrivit pentru diametrele exterioare ale tuburilor "exotice" și este folosit atunci când este necesară o montare rapidă și nu există un suport adecvat la îndemână. Suportul universal constă într-o piesă filetată în T cu suport sudat din tablă și cauciuc, o piesă în T de asamblare cu tablă, precum și piulițe hexagonale, șaibe și fălci de prindere. La adaptarea la diametrul exterior al tubului respectiv, tabla este mai întâi tăiată la lungime folosind un ferăstrău sau foarfece de cositor, apoi conectată la piesa T de ansamblu (taba de tablă) și în final flanșată treptat (vă rugăm să urmați instrucțiunile de asamblare).

Garniturile șa furnizate compensează diametrul tubului pentru clema de tăiere și astfel sigilează în mod fiabil găuritul. Etanșarea adecvată a șeii trebuie aleasă la fața locului.

Citeste mai mult reduce
Material: Placă de bridă: oţel inoxidabil cu tampon de cauciuc
Bolţ filetat: oţel inoxidabil
Piuliţe: DIN 934 – oţel inoxidabil
Fălci de prindere: poliamidă ranforsată cu fibră de sticlă
Garnitură colier: EPDM
Medie Apă / Apă reziduale

Suporturile universale Hawle permit conectarea universală a clemelor de găurit și culisante la țevi din fontă și oțel. Suportul poate fi adaptat individual la diametrul exterior (d) prin tăierea plăcii suportului la lungimea unui interval specificat.

Suportul deosebit de lat de 60 mm asigură cea mai mică presiune la suprafață a țevii (DIN 3543-2:1984, care a fost ulterior retras, prevedea o lățime de suport de 50 mm pentru țevi din oțel și fontă).

Prin urmare, suportul universal este deosebit de potrivit pentru diametrele exterioare ale tuburilor "exotice" și este folosit atunci când este necesară o montare rapidă și nu există un suport adecvat la îndemână. Suportul universal constă într-o piesă filetată în T cu suport sudat din tablă și cauciuc, o piesă în T de asamblare cu tablă, precum și piulițe hexagonale, șaibe și fălci de prindere. La adaptarea la diametrul exterior al tubului respectiv, tabla este mai întâi tăiată la lungime folosind un ferăstrău sau foarfece de cositor, apoi conectată la piesa T de ansamblu (taba de tablă) și în final flanșată treptat (vă rugăm să urmați instrucțiunile de asamblare).

Garniturile șa furnizate compensează diametrul tubului pentru clema de tăiere și astfel sigilează în mod fiabil găuritul. Etanșarea adecvată a șeii trebuie aleasă la fața locului.

Contacte
Lista de dorinte
Comanda nr.

d
L
B
Tip țeavă
Tip de ţeavă
 Medie Greutate A-Text Cos
3110000810
 108 - 260 mm 810 mm 60 mm Fontă|Oțel Fontă|Oțel 1,50 kg
3110001040
 260 - 335 mm 1040 mm 60 mm Fontă|Oțel Fontă|Oțel 1,65 kg
3110001360
 335 - 440 mm 1360 mm 60 mm Fontă|Oțel Fontă|Oțel 2,00 kg
3110001540
 440 - 500 mm 1540 mm 60 mm Fontă|Oțel Fontă|Oțel 2,20 kg
3110001890
 500 - 610 mm 1890 mm 60 mm Fontă|Oțel Fontă|Oțel 2,50 kg
