313-00

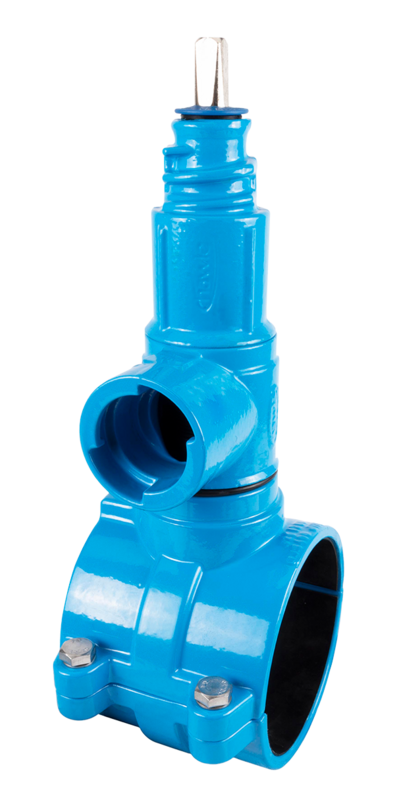

Colier de branșare din fontă HAKU cu racord orizontal ZAK®

Colierele de branșare Hawle sunt livrate împreună cu un instrument pentru perforat şi dispozitiv funcţional de închidere integrate. Prin urmare, ţevile PE şi PVC pot fi perforate şi în timp ce sunt sub presiune.
Pentru a asigura o perforare corespunzătoare, instrumentul pentru perforat se deplasează cu viteză mare până când ajunge foarte aproape de material. Procesul propriu-zis de perforare are loc la o viteză redusă. Închiderea în timpul operaţiunii este realizată prin coborârea unei garnituri profilate într-o suprafaţă de etanşare cilindrică.

Colierele HAKU cu perforare sunt destinate montării pe ţevi PE conform standardului DIN 8074 şi pe ţevi PVC conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Pentru conectarea conductelor sub presiune trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufe ZAK® (la 90° în direcţia ţevii).

Domenii de utilizare:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
PVC: d 63 - d 280 (PN 10)
PVC: d 63 - d 160 (PN 16)

Diametru de perforare: 35 mm

Citeste mai mult reduce
Material: Colier de branșare: alamă roşie, acoperire cu pulbere epoxidică Hawle
Colier ţeavă HAKU: GJS-400, acoperire cu pulbere epoxidică Hawle
Freză: alamă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele de branșare Hawle sunt livrate împreună cu un instrument pentru perforat şi dispozitiv funcţional de închidere integrate. Prin urmare, ţevile PE şi PVC pot fi perforate şi în timp ce sunt sub presiune.
Pentru a asigura o perforare corespunzătoare, instrumentul pentru perforat se deplasează cu viteză mare până când ajunge foarte aproape de material. Procesul propriu-zis de perforare are loc la o viteză redusă. Închiderea în timpul operaţiunii este realizată prin coborârea unei garnituri profilate într-o suprafaţă de etanşare cilindrică.

Colierele HAKU cu perforare sunt destinate montării pe ţevi PE conform standardului DIN 8074 şi pe ţevi PVC conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Pentru conectarea conductelor sub presiune trebuie să se utilizeze fitinguri cu racord de capăt ZAK® în combinaţie cu ieşirea verticală cu mufe ZAK® (la 90° în direcţia ţevii).

Domenii de utilizare:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
PVC: d 63 - d 280 (PN 10)
PVC: d 63 - d 160 (PN 16)

Diametru de perforare: 35 mm

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
B1
D
H
Outlet O
 Medie Greutate A-Text Cos
3133063046
 100 mm   137 mm 63 mm 307 mm ZAK 46 5,30 kg
3133075046
 110 mm   137 mm 75 mm 326 mm ZAK 46 6,70 kg
3133090046
 120 mm   151 mm 90 mm 343 mm ZAK 46 6,70 kg
3133110046
 120 mm   171 mm 110 mm 364 mm ZAK 46 7,10 kg
3133125046
 120 mm   190 mm 125 mm 377 mm ZAK 46 7,50 kg
3133140046
 120 mm   205 mm 140 mm 393 mm ZAK 46 8,20 kg
3133160046
 120 mm   230 mm 160 mm 413 mm ZAK 46 8,70 kg
3133180046
 120 mm   248 mm 180 mm 444 mm ZAK 46 11,30 kg
3133225046
 120 mm   301 mm 225 mm 481 mm ZAK 46 13,00 kg
3133250046
 180 mm   347 mm 250 mm 500 mm ZAK 46 15,50 kg
3133280046
 180 mm   377 mm 280 mm 532 mm ZAK 46 16,20 kg
3133315046
 180 mm   408 mm 315 mm 578 mm ZAK 46 18,60 kg
8700000000
   încărcare pentru axul alezajului         0,00 kg
Lista de dorinte

Versiune cu ieşire în direcţia ţevii, la cerere.

Alte lăţimi nominale, la cerere.
