313-01

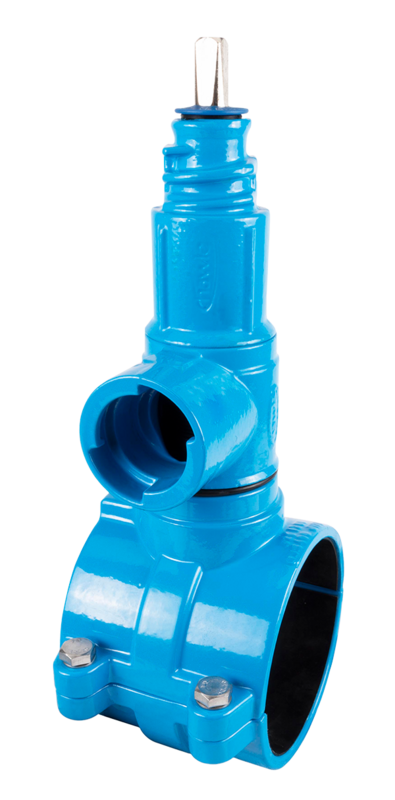

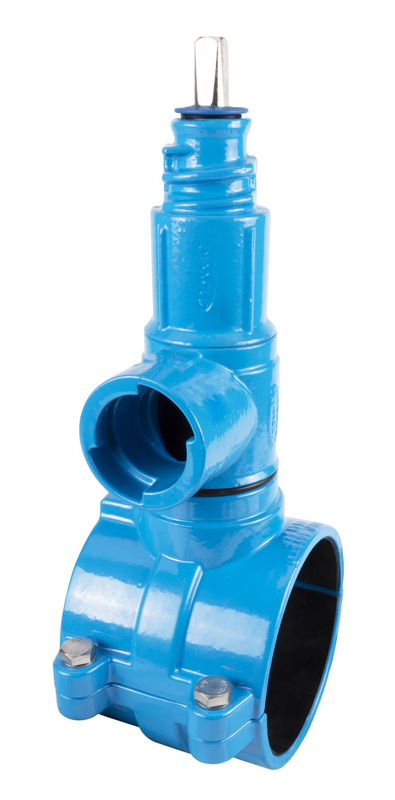

Colier de branșare HAKU (cu perforator) pentru conducte din PE cu Racord orizontal ZAK®

Colierele de branșare Hawle pentru conducte din PE sunt prevăzute cu dispozitiv de obturat integrat și sistem operațional de închidere. Datorită acestui lucru obturarea conductelor din PE este posibilă chiar în timpul funcționării.

Pentru a se asigura obturarea fără probleme, dispozitivul de obturat se setează la rotații mari până când aproape atinge materialul. Perforarea se face la rotații mici. Închiderea funcționării se va face prin intermediul unei garnituri de etanșare executate pe o suprafață cilindrică.

Șaua de branșare HAKU se va folosi la montajul conductelor din PE conform DIN 8074. Cele două jumătăți sunt calibrate exact pe diametrul exterior respectiv. Prin folosirea de dispozitive tampon este evitată deformarea nepermisă a conductei atunci când se realizează racordul.

Ieșirea cu mufă ZAK® orizontal (90° pe direcția conductei), în combinație cu racordul de capăt ZAK® este folosit referitor la branșarea conductelor.
Domeniu de utilizare:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315

Diametru perforare: 25 mm

Citeste mai mult reduce
Material: Colier de branșare: bronz ,strat de pulbere epoxidică
Șa de branșare HAKU: GJS-400, strat de pulbere epoxidică Hawle
Perforator: alamă
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele de branșare Hawle pentru conducte din PE sunt prevăzute cu dispozitiv de obturat integrat și sistem operațional de închidere. Datorită acestui lucru obturarea conductelor din PE este posibilă chiar în timpul funcționării.

Pentru a se asigura obturarea fără probleme, dispozitivul de obturat se setează la rotații mari până când aproape atinge materialul. Perforarea se face la rotații mici. Închiderea funcționării se va face prin intermediul unei garnituri de etanșare executate pe o suprafață cilindrică.

Șaua de branșare HAKU se va folosi la montajul conductelor din PE conform DIN 8074. Cele două jumătăți sunt calibrate exact pe diametrul exterior respectiv. Prin folosirea de dispozitive tampon este evitată deformarea nepermisă a conductei atunci când se realizează racordul.

Ieșirea cu mufă ZAK® orizontal (90° pe direcția conductei), în combinație cu racordul de capăt ZAK® este folosit referitor la branșarea conductelor.
Domeniu de utilizare:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315

Diametru perforare: 25 mm

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
B1
D
H
Outlet O
 Medie Greutate A-Text Cos
3136063046
 100 mm   125 mm 63 mm 307 mm ZAK 46 5,30 kg
3136090046
 120 mm   151 mm 90 mm 343 mm ZAK 46 6,70 kg
3136110046
 120 mm   171 mm 110 mm 364 mm ZAK 46 7,10 kg
3136125046
 120 mm   190 mm 125 mm 377 mm ZAK 46 7,50 kg
3136140046
 120 mm   205 mm 140 mm 393 mm ZAK 46 8,20 kg
3136160046
 120 mm   230 mm 160 mm 413 mm ZAK 46 8,70 kg
3136180046
 120 mm   248 mm 180 mm 444 mm ZAK 46 11,30 kg
3136225046
 120 mm   301 mm 225 mm 481 mm ZAK 46 13,00 kg
3136250046
 120 mm   301 mm 250 mm 481 mm ZAK 46 15,50 kg
3136280046
 180 mm   377 mm 280 mm 532 mm ZAK 46 16,20 kg
3136315046
 180 mm   408 mm 315 mm 578 mm ZAK 46 18,60 kg
8700000000
   încărcare pentru axul alezajului         0,00 kg
Lista de dorinte

Versiune cu ieşire în direcţia ţevii, la cerere.

Alte lăţimi nominale, la cerere.
