313-03

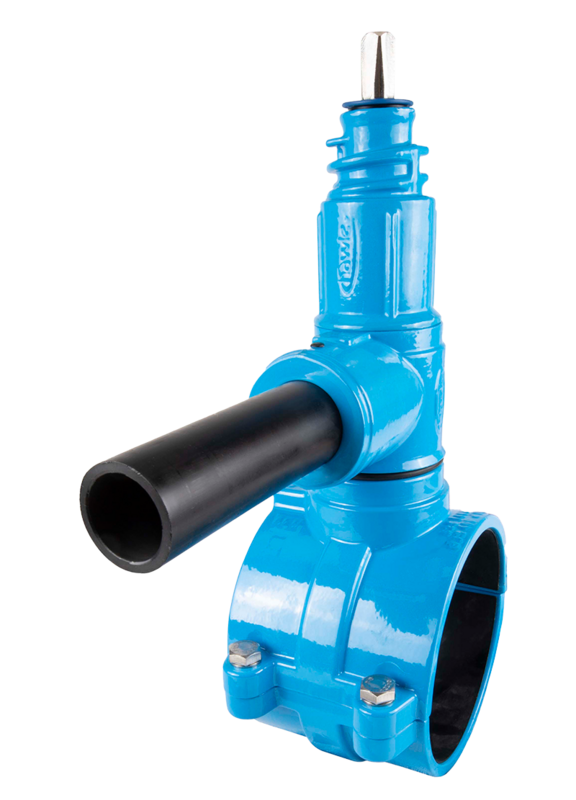

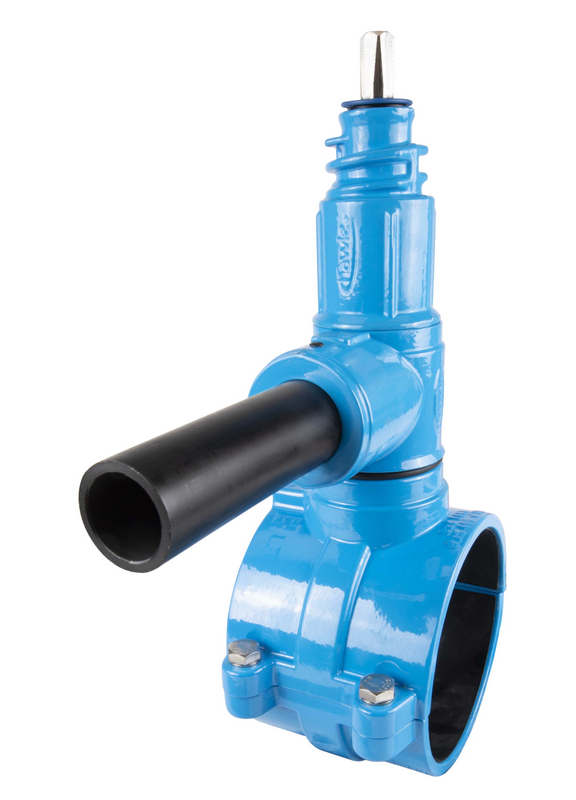

Colier de branșare HAKU cu ieşire orizontală PE

Colierele de branșare Hawle sunt livrate împreună cu un dispozitiv pentru perforat şi dispozitiv funcţional de închidere integrate. Prin urmare, ţevile PE şi PVC pot fi perforate şi în timp ce sunt în funcţiune.
Pentru a asigura o perforare corespunzătoare, dispozitivul pentru perforat se deplasează cu viteză mare până când ajunge foarte aproape de material. Procesul propriu-zis de perforare are loc la o viteză redusă. Închiderea în timpul operaţiunii este realizată prin coborârea unei garnituri profilate într-o suprafaţă de etanşare cilindrică.

Colierele de branșare HAKU sunt destinate montării pe ţevi PE, conform standardului DIN 8074, şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Capătul orizontal din PE (la 90° faţă de direcţia ţevii) poate fi utilizat pentru montarea unui fiting cu fixare „push-fit” sau pentru sudare la ţevi PE, prin procedeul de sudură prin rezistenţă sau sudură cu pană fierbinte.

Domeniu de utilizare:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
PVC, PN 10: d 63 - d 280
PVC, PN 16: d 63 - d 160

Diametru de perforare: 35 mm

Citeste mai mult reduce
Material: Colier de branșare: alamă roşie, acoperire cu pulbere epoxidică Hawle
Colier ţeavă HAKU: GJS-400, acoperire cu pulbere epoxidică Hawle
Freză: alamă
Ieşire: PE 100, SDR 11
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele de branșare Hawle sunt livrate împreună cu un dispozitiv pentru perforat şi dispozitiv funcţional de închidere integrate. Prin urmare, ţevile PE şi PVC pot fi perforate şi în timp ce sunt în funcţiune.
Pentru a asigura o perforare corespunzătoare, dispozitivul pentru perforat se deplasează cu viteză mare până când ajunge foarte aproape de material. Procesul propriu-zis de perforare are loc la o viteză redusă. Închiderea în timpul operaţiunii este realizată prin coborârea unei garnituri profilate într-o suprafaţă de etanşare cilindrică.

Colierele de branșare HAKU sunt destinate montării pe ţevi PE, conform standardului DIN 8074, şi pe ţevi PVC, conform standardului DIN 8062. Cele două jumătăţi ale colierului sunt calibrate cu exactitate conform diametrului exterior respectiv. La conectarea jumătăţilor colierului, opritoarele metalice împiedică deformarea inadmisibilă a ţevii.

Capătul orizontal din PE (la 90° faţă de direcţia ţevii) poate fi utilizat pentru montarea unui fiting cu fixare „push-fit” sau pentru sudare la ţevi PE, prin procedeul de sudură prin rezistenţă sau sudură cu pană fierbinte.

Domeniu de utilizare:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
PVC, PN 10: d 63 - d 280
PVC, PN 16: d 63 - d 160

Diametru de perforare: 35 mm

Contacte
Lista de dorinte
Comanda nr.

L
Etichetă
D
H
Outlet O
 Medie Greutate A-Text Cos
3132063040
 262 mm   63 mm 238 mm 40 mm 5,60 kg
3132075040
 262 mm   75 mm 242 mm 40 mm 5,80 kg
3132090040
 262 mm   90 mm 244 mm 40 mm 6,70 kg
3132090050
 262 mm   90 mm 244 mm 50 mm 6,70 kg
3132110040
 262 mm   110 mm 244 mm 40 mm 7,10 kg
3132110050
 262 mm   110 mm 244 mm 50 mm 7,10 kg
3132125040
 262 mm   125 mm 244 mm 40 mm 7,30 kg
3132125050
 262 mm   125 mm 244 mm 50 mm 7,30 kg
3132140040
 262 mm   140 mm 244 mm 40 mm 8,30 kg
3132140050
 262 mm   140 mm 244 mm 50 mm 8,30 kg
3132160040
 262 mm   160 mm 239 mm 40 mm 9,00 kg
3132160050
 262 mm   160 mm 239 mm 50 mm 9,00 kg
3132180040
 262 mm   180 mm 239 mm 40 mm 11,20 kg
3132180050
 262 mm   180 mm 239 mm 50 mm 11,20 kg
3132225040
 262 mm   225 mm 245 mm 40 mm 13,00 kg
3132225050
 262 mm   225 mm 245 mm 50 mm 13,00 kg
3132280040
 262 mm   280 mm 239 mm 40 mm 16,70 kg
3132280050
 262 mm   280 mm 239 mm 50 mm 16,70 kg
3132315050
 262 mm   315 mm 242 mm 50 mm 19,00 kg
8700000000
   încărcare pentru axul alezajului       0,00 kg
Lista de dorinte

Versiune cu ieşire în direcţia ţevii, la cerere.
