313-04

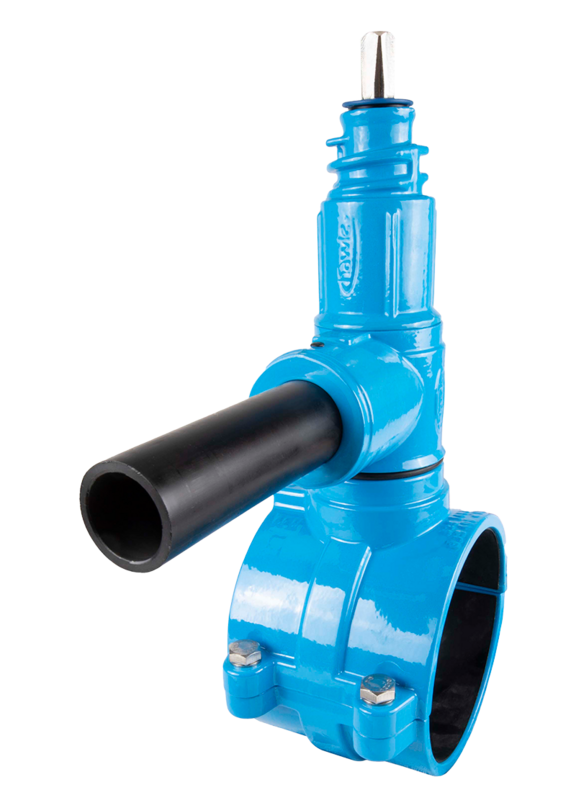

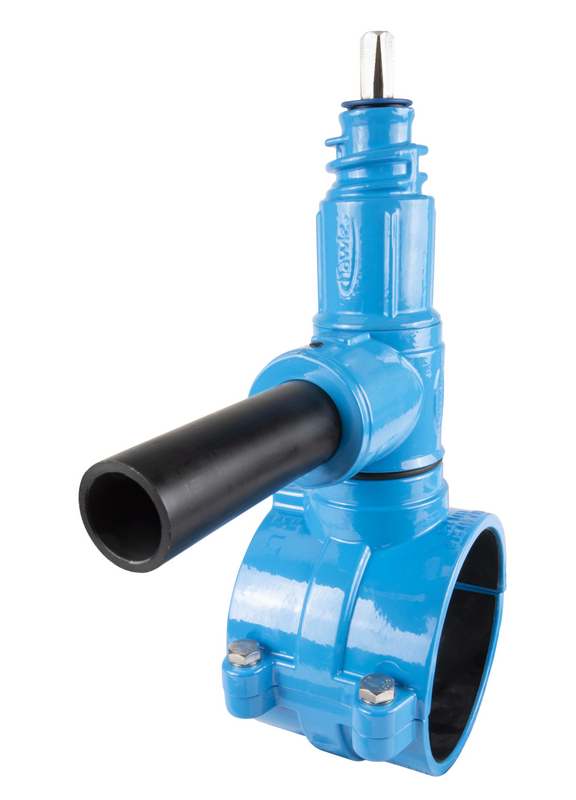

Colier de branșare HAKU (cu Perforator) pentru conducte din PE cu evacuare PE orizontală

Colierele de branșare Hawle pentru conducte din PE sunt prevăzute cu dispozitiv de obturat integrat și sistem operațional de închidere. Datorită acestui lucru este posibilă obturarea conductelor din PE chiar în timpul funcționării.

Pentru a se asigura forajul (obturarea) fără probleme, dispozitivul de obturat se setează la rotații mari până când aproape atinge materialul. Perforarea se face la rotații mici. Închiderea funcționării se va face prin intermediul unei garnituri de etanșare executate pe o suprafață cilindrică.

Șaua de branșare HAKU se va folosi la montajul conductelor din PE conform DIN 8074. Cele două jumătăți sunt calibrate exact pe diametrul exterior respectiv. Prin folosirea de dispozitive tampon este evitată deformarea nepermisă a conductei atunci când se realizează racordul.

Pentru montajul unui fiting poate fi folosit un ștuț PE orizontal (90° pe direcția conductei)

Domeniu de utilizare:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315

Diametru perforare: 25 mm

Citeste mai mult reduce
Material: Colier de branșare: bronz, strat de pulbere epoxidică
Șa de branșare HAKU: GJS-400, strat de pulbere epoxidică Hawle
Perforator: alamă
Evacuare: PE 100, SDR 11
Presiunea maxima de operare: Apă potabilă: 16 bar
Medie Apă

Colierele de branșare Hawle pentru conducte din PE sunt prevăzute cu dispozitiv de obturat integrat și sistem operațional de închidere. Datorită acestui lucru este posibilă obturarea conductelor din PE chiar în timpul funcționării.

Pentru a se asigura forajul (obturarea) fără probleme, dispozitivul de obturat se setează la rotații mari până când aproape atinge materialul. Perforarea se face la rotații mici. Închiderea funcționării se va face prin intermediul unei garnituri de etanșare executate pe o suprafață cilindrică.

Șaua de branșare HAKU se va folosi la montajul conductelor din PE conform DIN 8074. Cele două jumătăți sunt calibrate exact pe diametrul exterior respectiv. Prin folosirea de dispozitive tampon este evitată deformarea nepermisă a conductei atunci când se realizează racordul.

Pentru montajul unui fiting poate fi folosit un ștuț PE orizontal (90° pe direcția conductei)

Domeniu de utilizare:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315

Diametru perforare: 25 mm

Contacte
Lista de dorinte
Comanda nr.

PN max.
Etichetă
L
H
Tip țeavă
Outlet O
D
 Medie Greutate A-Text Cos
3134063040
 apă potabilă: 16 bar   262 mm 238 mm PE 40 mm 63 mm 5,60 kg
3134075040
 apă potabilă: 16 bar   262 mm 242 mm PE 40 mm 75 mm 5,80 kg
3134090040
 apă potabilă: 16 bar   262 mm 244 mm PE 40 mm 90 mm 6,70 kg
3134090050
 apă potabilă: 16 bar   262 mm 244 mm PE 50 mm 90 mm 6,70 kg
3134110040
 apă potabilă: 16 bar   262 mm 244 mm PE 40 mm 110 mm 7,10 kg
3134110050
 apă potabilă: 16 bar   262 mm 244 mm PE 50 mm 110 mm 7,10 kg
3134125040
 apă potabilă: 16 bar   262 mm 244 mm PE 40 mm 125 mm 7,30 kg
3134125050
 apă potabilă: 16 bar   262 mm 244 mm PE 50 mm 125 mm 7,30 kg
3134140040
 apă potabilă: 16 bar   262 mm 244 mm PE 40 mm 140 mm 8,30 kg
3134140050
 apă potabilă: 16 bar   262 mm 244 mm PE 50 mm 140 mm 8,30 kg
3134160040
 apă potabilă: 16 bar   262 mm 239 mm PE 40 mm 160 mm 9,00 kg
3134160050
 apă potabilă: 16 bar   262 mm 239 mm PE 50 mm 160 mm 9,00 kg
3134180040
 apă potabilă: 16 bar   262 mm 239 mm PE 40 mm 180 mm 11,20 kg
3134180050
 apă potabilă: 16 bar   262 mm 239 mm PE 50 mm 180 mm 11,20 kg
3134225040
 apă potabilă: 16 bar   262 mm 245 mm PE 40 mm 225 mm 13,00 kg
3134225050
 apă potabilă: 16 bar   262 mm 245 mm PE 50 mm 225 mm 13,00 kg
3134280040
 apă potabilă: 16 bar   262 mm 239 mm PE 40 mm 280 mm 16,70 kg
3134280050
 apă potabilă: 16 bar   262 mm 239 mm PE 50 mm 280 mm 16,70 kg
3134315050
 apă potabilă: 16 bar   262 mm 242 mm PE 50 mm 315 mm 19,00 kg
8700000000
   încărcare pentru axul alezajului           0,00 kg
Lista de dorinte

Versiune cu ieşire în direcţia ţevii, la cerere.
