352-02

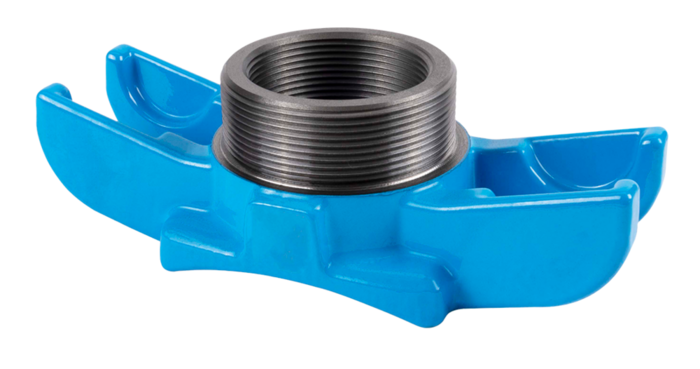

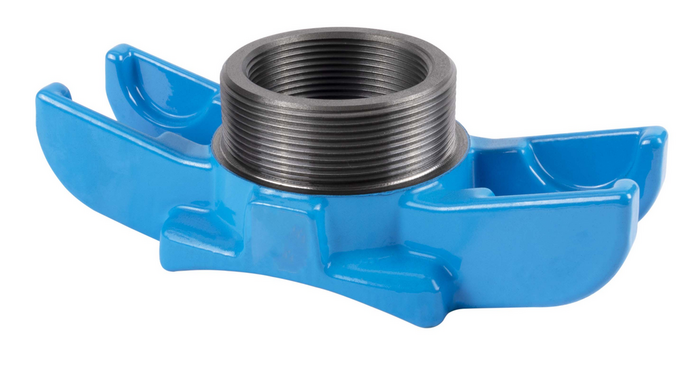

Colier universal pentru oprirea debitului de gaz

Colierele universale pentru echipamentul de oprire debit de gaz cu filet interior şi cu filet exterior conform standardului DIN ISO 228-1 trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500.

Adaptarea la conducta principală este realizată cu ajutorul unei bride de susţinere şi al unei garnituri pentru colier (cod produs 310 sau 311) având lăţimea nominală adecvată.

Pentru variantele de design consultaţi tabelul.

Citeste mai mult reduce
Material: GJS-400, acoperire cu pulbere epoxidică Hawle
Presiunea maxima de operare: Gaz: 5 bar
Medie Gaz

Colierele universale pentru echipamentul de oprire debit de gaz cu filet interior şi cu filet exterior conform standardului DIN ISO 228-1 trebuie să fie utilizate pentru montare pe ţevi din fontă, oţel şi azbociment, DN 65 - DN 500.

Adaptarea la conducta principală este realizată cu ajutorul unei bride de susţinere şi al unei garnituri pentru colier (cod produs 310 sau 311) având lăţimea nominală adecvată.

Pentru variantele de design consultaţi tabelul.

Contacte
Lista de dorinte
Comanda nr.
*)

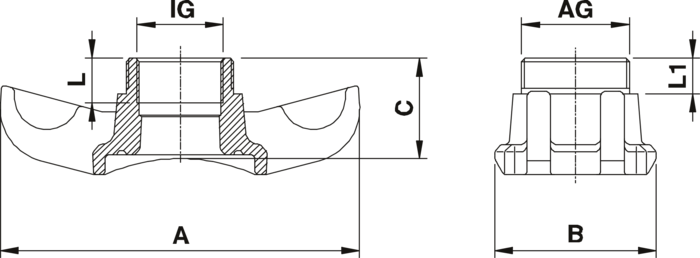

Model special
Filet interior (IG)
Filet exterior (AG)
L
L1
A
B
C
Gaură alezaj max.
 Medie Greutate A-Text Cos
3521500000
 1) 3) Hütz & Baumgarten 1 1/2" 2" 26 mm 19 mm 200 mm 90 mm 65 mm 40 mm 1,70 kg
3521630000
 1)   2" 2 1/2" 26 mm 20 mm 200 mm 90 mm 54 mm 52 mm 1,80 kg
3521631000
 1) Manibs 2" 2 1/2" 27 mm 24 mm 200 mm 90 mm 65 mm 52 mm 1,80 kg
3521632000
 1) WAF 2" 2 1/2" 26 mm 27 mm 200 mm 90 mm 65 mm 56 mm 1,70 kg
3521633000
 1) Minden 2" 2 1/2" 26 mm 23 mm 200 mm 90 mm 65 mm 56 mm 1,80 kg
3521633500
 2) Minden 2" 2 1/2" 26 mm 27 mm 200 mm 90 mm 65 mm 56 mm 2,20 kg
3521634000
 2) NWS 2" 2 1/2" 20 mm 25,5 mm 200 mm 90 mm 65 mm 56 mm 2,20 kg
3521635000
 1) Hütz & Baumgarten   2 1/2" 26 mm 16 mm 200 mm 90 mm 54 mm 56 mm 1,80 kg
Lista de dorinte
1)
Fără dop
2)
Cu dop
3)
Bridă cu garnitură pentru colier, diametru = 58 mm – Vă rugăm să specificaţi în comandă!
