- 1)
- Utilizaţi lama de colier cu cod produs 840.000.6300.
- 2)
- Utilizaţi colierul cu cod produs 840.000.6500.
- 3)
- Utilizaţi lama de colier cu cod produs 840.000.8000.
- 4)
- Atenţie: dimensiune orificiu 140 mm, cu 8 găuri pentru carcasă hidrant DN 65
- 5)
- Utilizaţi lama de colier cu cod produs 840.000.1000.
- 6)
- Utilizaţi lama de colier cu cod produs 840.000.1500.
373-00

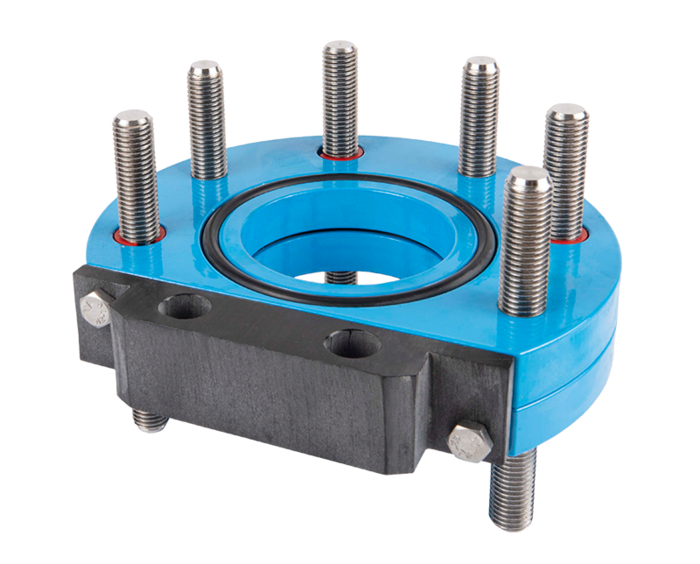

Dispozitiv suplimentar de închidere prin flanşa intermediară
| Material: |
Corp: oţel, acoperire cu pulbere epoxidică Hawle Capac: DN 50 oţel acoperire cu pulbere epoxidică Hawle, DN 65 - DN 150 POM Bolţ filetat: oţel inoxidabil Garnitură pentru flanşă: garnitură inelară în întregime din elastomer |
|---|---|
| Presiunea maxima de operare: |
Apă reziduală: 16 bar Apă potabilă: 16 bar |
| Medie | Apă / Apă reziduale |
În combinaţie cu o lamă de închidere/lamă colier, dispozitivul auxiliar de închidere via flanşa intermediară (cod produs 840) are rol de element de închidere (de exemplu vanele de aerisire de mai jos) între două flanşe.
Lama colierului este disponibilă ca accesoriu. După efectuarea perforării pot fi conectate vanele şi fitingurile.
În combinaţie cu un dispozitiv de perforare adecvat, sistemul de închidere cu dispozitiv auxiliar de închidere integrat asigură perforarea simplă şi fără probleme a conductei principale, chiar şi în timp ce aceasta este în funcţiune.
Contacte
|
Comanda nr.
|
*) |
DN |
Etichetă |
d |
L |
B |
D |
H |
orificiu- şurub |
T |
Medie | Greutate | A-Text | Cos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3730500000
|
1) | 50 | 50 mm | 50 mm | 138 mm | 165 mm | 59,3 mm | 125 mm | 38 mm | 4,80 kg | ||||
|
3730800000
|
3) | 80 | 80 mm | 50 mm | 138 mm | 200 mm | 88 mm | 160 mm | 38 mm | 6,90 kg | ||||
|
3731000000
|
5) | 100 | 100 mm | 50 mm | 138 mm | 220 mm | 96 mm | 180 mm | 40 mm | 7,90 kg | ||||
|
3731500000
|
6) | 150 | 150 mm | 52 mm | 144 mm | 285 mm | 126 mm | 240 mm | 40 mm | 12,50 kg | ||||
|
8400006300
|
lamă de închidere 2 1/4" | 0,20 kg | ||||||||||||
|
8400006500
|
lamă de închidere DN 65 | 0,15 kg | ||||||||||||
|
8400008000
|
lamă de închidere DN 80 | 0,45 kg | ||||||||||||
|
8400010000
|
lamă de închidere DN 100 | 0,45 kg | ||||||||||||
|
8400015000
|
lamă de închidere DN 150 | 0,50 kg |
|
Comanda nr.
|
Descrierea produsului |
|---|---|
| 840-00 | Lamă de închidere (lamă colier) |
