400-00G

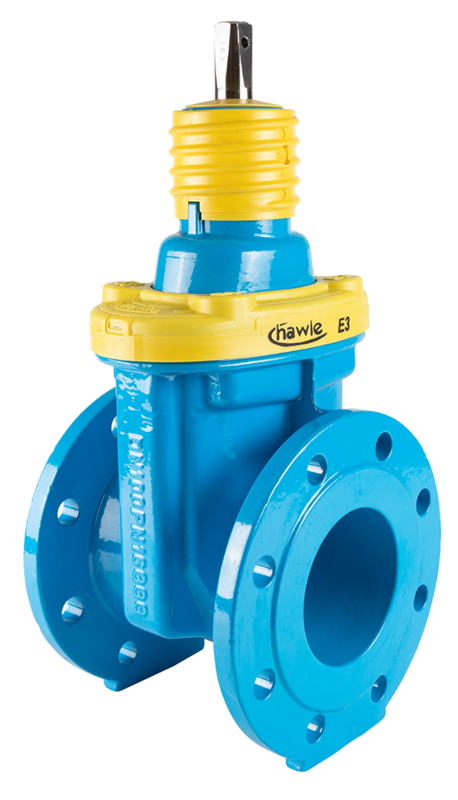

Vană sertar "E2” și "E3" cu flanşă corp plat, serie standard F 14
Material: |
Corp: GJS-400, acoperire cu pulbere epoxidică Hawle (DIN 2302) Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, la interior şi la exterior NBR pentru gaz Garnituri: NBR pentru gaz |
---|---|
Presiunea maxima de operare: | Vezi tabelul |
Medie | Gaz |
Vană sertar cu corp plat cu două capete cu flanşă conform standardului EN 1092-2.
Vana poate fi acţionată prin intermediul roții de manevră, tijei extensiebile sau cu acționare electrică (la cerere).

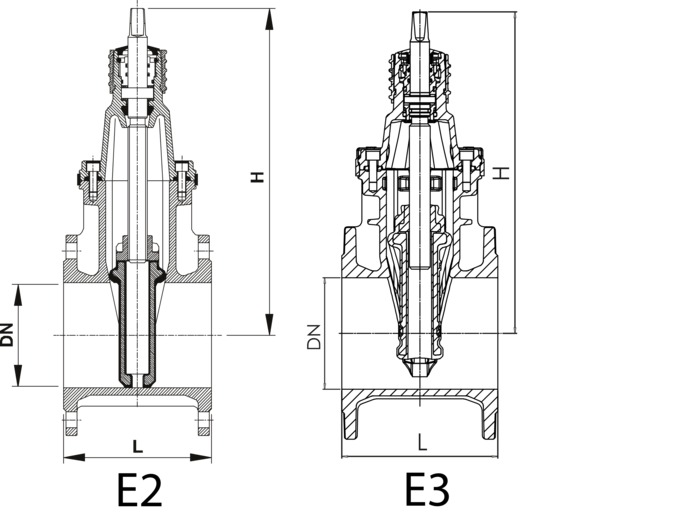

Dimensiune faţă în faţă:
Gamă standard 14, conform standardului DIN EN 558-1
Dimensiuni flanşă: conform standardului EN 1092-2
Utilizare pentru gaz: testat conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.
Comanda nr.
|
*) |
DN |
PN max. |
PN |
Tip/Ieşire |
L |
H |
Etichetă |
Medie | Greutate | A-Text | Cos |
---|---|---|---|---|---|---|---|---|---|---|---|---|
4000250100
|
1) | 25 | Gaz: 5 bar | 10/16 | Typ E2 | 130 mm | 165 mm | PG 1 | 4,50 kg | |||
4000320100
|
1) | 32 | Gaz: 5 bar | 10|16 | Typ E2 | 140 mm | 200 mm | PG 1 | 7,00 kg | |||
4000400100
|
40 | Gaz: 5 bar | 10|16 | Typ E2 | 140 mm | 200 mm | PG 1 | 7,00 kg | ||||
4000500101
|
50 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10|16 | Typ E2 | 150 mm | 260 mm | PG 1 | 9,00 kg | ||||
4000500301
|
50 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10|16 | Typ E2 | 150 mm | 260 mm | PG 3 | 9,00 kg | ||||
4000650101
|
65 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10|16 | Typ E2 | 170 mm | 328 mm | PG 1 | 17,10 kg | ||||
4000650301
|
65 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10|16 | Typ E2 | 170 mm | 328 mm | PG 3 | 17,10 kg | ||||
4000800103
|
80 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 180 mm | 315 mm | PG 1 | 19,20 kg | ||||
4000800303
|
80 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 180 mm | 315 mm | PG 3 | 19,20 kg | ||||
4001000101
|
100 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10|16 | Typ E2 | 190 mm | 375 mm | PG 1 | 25,10 kg | ||||
4001250103
|
125 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 200 mm | 420 mm | PG 1 | 37,00 kg | ||||
4001250303
|
125 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 200 mm | 420 mm | PG 3 | 37,00 kg | ||||
4001500103
|
150 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 210 mm | 460 mm | PG 1 | 40,00 kg | ||||
4001500303
|
150 | Gaz: 16 bar|Hidrogenul (H2): 16 bar | 10/16 | Typ E3 | 210 mm | 435 mm | PG 3 | 40,00 kg | ||||
4002000101
|
200 | Gaz: 10 bar | 10 | Typ E2 | 230 mm | 565 mm | PG 1 | 63,00 kg | ||||
4002000161
|
200 | Gaz: 16 bar | 16 | Typ E2 | 230 mm | 565 mm | PG 1 | 63,00 kg | ||||
4002000301
|
200 | Gaz: 10 bar | 10 | Typ E2 | 230 mm | 565 mm | PG 3 | 63,00 kg | ||||
4002000361
|
200 | Gaz: 16 bar | 16 | Typ E2 | 230 mm | 565 mm | PG 3 | 63,00 kg | ||||
4002500101
|
250 | Gaz: 10 bar | 10 | Typ E2 | 250 mm | 670 mm | PG 1 | 99,50 kg | ||||
4002500161
|
250 | Gaz: 16 bar | 16 | Typ E2 | 250 mm | 670 mm | PG 1 | 99,50 kg | ||||
4002500301
|
250 | Gaz: 10 bar | 10 | Typ E2 | 250 mm | 670 mm | PG 3 | 99,50 kg | ||||
4002500361
|
250 | Gaz: 16 bar | 16 | Typ E2 | 250 mm | 670 mm | PG 3 | 99,50 kg | ||||
4003000101
|
300 | Gaz: 10 bar|Hidrogenul (H2): 10 bar | 10 | Typ E2 | 270 mm | 755 mm | PG 1 | 148,00 kg | ||||
4003000161
|
300 | Gaz: 16 bar | 16 | Typ E2 | 270 mm | 755 mm | PG 1 | 148,00 kg | ||||
4003000361
|
300 | Gaz: 16 bar | 16 | Typ E2 | 270 mm | 755 mm | PG 3 | 144,00 kg | ||||
4003500101
|
350 | Gaz: 10 bar | 10 | Typ E2 | 290 mm | 838 mm | PG 1 | 205,00 kg | ||||
4004000101
|
400 | Gaz: 10 bar | 10 | Typ E2 | 310 mm | 975 mm | PG 1 | 261,00 kg | ||||
4004000161
|
400 | Gaz: 16 bar | 16 | Typ E2 | 310 mm | 975 mm | PG 1 | 261,00 kg | ||||
4004000301
|
400 | Gaz: 10 bar | 10 | Typ E2 | 310 mm | 975 mm | PG 3 | 261,00 kg | ||||
4004000361
|
400 | Gaz: 16 bar | 16 | Typ E2 | 310 mm | 975 mm | PG 3 | 261,00 kg |
Documente tehnice
|
---|
Declaration of conformity E2 gas order nr 400-00 |
