437-00

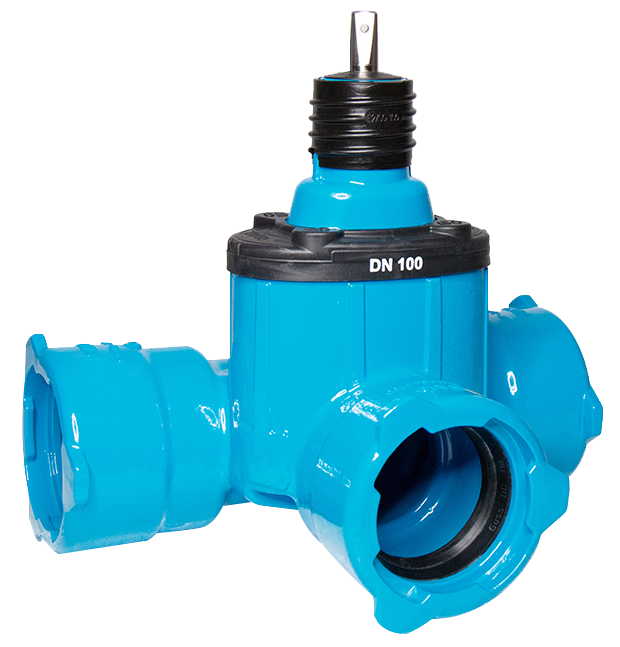

Vană sertar Combi-T „E2” și "E3" - Sistem BAIO®

Vană sertar Combi-T cu racorduri cu funcţie dublă BAIO® la toate capetele pentru conectare cu racorduri de capăt BAIO® şi pentru conectare la ţevi din fontă, din oţel, PE şi PVC.

Garnituri pentru apă potabilă:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: Garnitură GKS (vă rugăm să specificaţi poziţia pentru instalarea din fabrică a garniturii GKS)

Garnitură pentru gaz:
Sunt necesare o garnitură de etanşare la gaz pentru ţeavă din fontă sau o garnitură GKS de etanşare pentru gaz (ţeavă PVC, 5 bar), testate conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.

Citeste mai mult reduce
Material: Corp: GJS-400, acoperire cu pulbere epoxidică Hawle
Tijă: oţel inoxidabil
Piuliţă trapezoidală: alamă
Sertar: GJS-400, cu EPDM la interior şi la exterior pentru apă sau NBR pentru gaz
Garnituri: EPDM pentru apă sau NBR pentru gaz
Presiunea maxima de operare: Gaz: 16 bar
Apă potabilă: 16 bar
Medie Apă / Gaz

Vană sertar Combi-T cu racorduri cu funcţie dublă BAIO® la toate capetele pentru conectare cu racorduri de capăt BAIO® şi pentru conectare la ţevi din fontă, din oţel, PE şi PVC.

Garnituri pentru apă potabilă:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: Garnitură GKS (vă rugăm să specificaţi poziţia pentru instalarea din fabrică a garniturii GKS)

Garnitură pentru gaz:
Sunt necesare o garnitură de etanşare la gaz pentru ţeavă din fontă sau o garnitură GKS de etanşare pentru gaz (ţeavă PVC, 5 bar), testate conform standardului DIN 3230-5 PG-1 sau PG-3; inclusiv certificat de aprobare 3.1 în conformitate cu standardul EN 10204 pentru teste de etanşeitate şi rezistenţă, efectuate conform DIN 3230-5.

Contacte
Lista de dorinte
Comanda nr.

DN 1
DN 2
Tip/Ieşire
L
B
H
H1
 Medie Greutate A-Text Cos
4370800803
 80 80 Typ E3 410 mm 290 mm 390 mm 315 mm 26,30 kg
4371000803
 100 80 Typ E3 435 mm 310 mm 401 mm 315 mm 29,50 kg
4371001003
 100 100 Typ E3 455 mm 336 mm 431 mm 345 mm 35,50 kg
4371250803
 125 80 Typ E3 430 mm 335 mm 413 mm 315 mm 32,00 kg
4371251003
 125 100 Typ E3 435 mm 366 mm 443 mm 345 mm 38,50 kg
4371251253
 125 125 Typ E3 440 mm 375 mm 518 mm 420 mm 54,00 kg
4371500803
 150 80 Typ E3 450 mm 366 mm 421 mm 315 mm 35,00 kg
4371501003
 150 100 Typ E3 475 mm 386 mm 440 mm 345 mm 42,00 kg
4371501253
 150 125 Typ E3 565 mm 401 mm 526 mm 420 mm 59,50 kg
4371501503
 150 150 Typ E3 565 mm 406 mm 541 mm 435 mm 61,00 kg
4372000803
 200 80 Typ E3 490 mm 416 mm 451 mm 315 mm 46,00 kg
4372001003
 200 100 Typ E3 515 mm 441 mm 481 mm 345 mm 51,50 kg
4372001253
 200 125 Typ E3 605 mm 456 mm 556 mm 420 mm 71,00 kg
4372001503
 200 150 Typ E3 605 mm 461 mm 571 mm 435 mm 73,00 kg
4372002003
 200 200 Typ E3 670 mm 491 mm 676 mm 540 mm 100,00 kg
Lista de dorinte

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru apă, montată din fabrică

Cost suplimentar pentru garnitura GKS, vezi capitolul 1

Codurile şi preţurile produselor pentru instalaţii de gaz, la cerere.

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox (cod produs 590).
