438-00

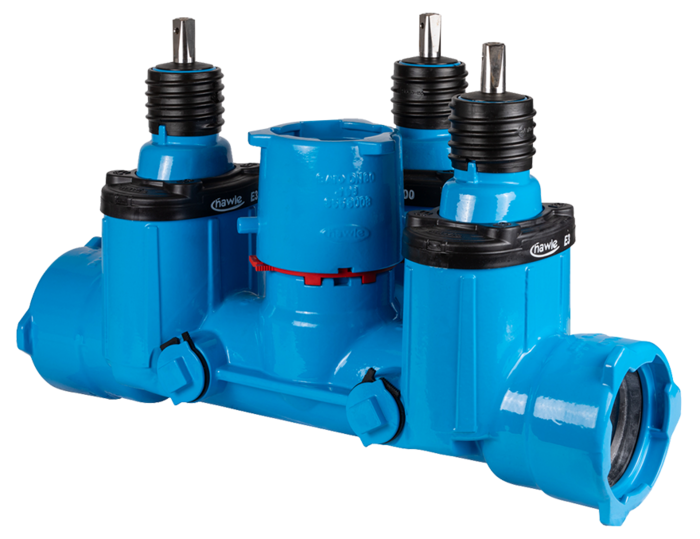

Vană sertar Combi III „E2” - Sistem BAIO®

Vană sertar Combi III cu racorduri cu funcţie dublă BAIO® la toate capetele pentru conectare cu racorduri de capăt BAIO® şi pentru conectare la ţevi din fontă, din oţel, PE şi PVC.

Pentru instalarea îmbinărilor vanelor cu maxim 3 vane sertar în spaţii închise.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montată din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Garnituri:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: Garnitură GKS (vă rugăm să specificaţi poziţia pentru montarea din fabrică a garniturii GKS)

Livrată cu adaptor cu filet rotund pentru fixarea fără bolţuri a tijelor extensibile Hawle. Capac pătrat pentru montarea căminului de vizitare, la cerere.

Disponibilă opţional cu racord vertical BAIO®/flanşă verticală pentru conectarea hidranţilor sau a ansamblurilor vanelor de aerisire.

Disponibilă opţional cu ieşiri orizontale ZAK® sau cu ieşiri cu filet interior la nivelul corpului.

Citeste mai mult reduce

Material:	Corp: GJS-400, acoperire cu pulbere epoxidică Hawle Tijă: oţel inoxidabil Piuliţă trapezoidală: alamă Sertar: GJS-400, cu EPDM la interior şi exterior pentru apă potabilă Garnituri: EPDM, pentru apă potabilă
Presiunea maxima de operare:	Apă potabilă: 16 bar
Medie	Apă

Vană sertar Combi III cu racorduri cu funcţie dublă BAIO® la toate capetele pentru conectare cu racorduri de capăt BAIO® şi pentru conectare la ţevi din fontă, din oţel, PE şi PVC.

Pentru instalarea îmbinărilor vanelor cu maxim 3 vane sertar în spaţii închise.

Designul compact asigură o economie importantă în ceea ce priveşte costurile pentru material, manoperă, transport şi depozitare. Dacă nu este nevoie de un element de închidere la una sau mai multe ieşiri, poate fi montată din fabrică un capac plin – vă rugăm să specificaţi poziţia.

Garnituri:
Ţevi fontă: garnitură BLD®
Ţevi PE/PVC: Garnitură GKS (vă rugăm să specificaţi poziţia pentru montarea din fabrică a garniturii GKS)

Livrată cu adaptor cu filet rotund pentru fixarea fără bolţuri a tijelor extensibile Hawle. Capac pătrat pentru montarea căminului de vizitare, la cerere.

Disponibilă opţional cu racord vertical BAIO®/flanşă verticală pentru conectarea hidranţilor sau a ansamblurilor vanelor de aerisire.

Disponibilă opţional cu ieşiri orizontale ZAK® sau cu ieşiri cu filet interior la nivelul corpului.

Contacte

Lista de dorinte

• Modele
• Documente tehnice
• Produse complementare

Comanda nr.	DN	Tip/Ieşire	Ieşire verticală	Ieşirea orizontală	L	L1	B	H	H1	Pătratul tijei	Număr de vane sertar	Medie	Greutate	A-Text	Cos
4381003000	100	Typ E3	-		691 mm	365 mm	451,5 mm	431 mm	345 mm	19,3 mm	3		84,50 kg
4381003046	100	Typ E3	-	2 x ZAK 46	691 mm	365 mm	451,5 mm	431 mm	345 mm	19,3 mm	3		84,50 kg
4381003050	100	Typ E3	-	2 x filet interior 1 1/2"	691 mm	365 mm	451,5 mm	431 mm	345 mm	19,3 mm	3		84,50 kg
4381003100	100	Typ E3	BAIO DN 80		691 mm	365 mm	451,5 mm	431 mm	345 mm	19,3 mm	3		87,60 kg
4381003146	100	Typ E3	BAIO DN 80	2 x ZAK 46	691 mm	365 mm	451,5 mm	431 mm	345 mm	19,3 mm	3		87,60 kg
4381003150	100	Typ E3	BAIO DN 80	2 x filet interior 1 1/2"	691 mm	365 mm	451,5 mm	431 mm	345 mm	19,3 mm	3		87,60 kg
4381003600	100	Typ E3	flanșă DN		691 mm	365 mm	455,5 mm	431 mm	345 mm	19,3 mm	3		89,00 kg
4381003646	100	Typ E3	flanșă DN	2 x ZAK 46	691 mm	365 mm	455,5 mm	431 mm	345 mm	19,3 mm	3		89,00 kg
4381003650	100	Typ E3	flanșă DN	2 x filet interior 1 1/2"	691 mm	365 mm	455,5 mm	431 mm	345 mm	19,3 mm	3		89,00 kg
4381253000	125	Typ E3			763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		110,00 kg
4381253046	125	Typ E3		2 x ZAK 46	763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		110,00 kg
4381253050	125	Typ E3		2 x filet interior 1 1/2"	763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		110,00 kg
4381253100	125	Typ E3	BAIO DN 80		763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		137,00 kg
4381253146	125	Typ E3	BAIO DN 80	2 x ZAK 46	763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		137,00 kg
4381253150	125	Typ E3	BAIO DN 80	2 x filet interior 1 1/2"	763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		137,00 kg
4381253600	125	Typ E3	flanșă DN		763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		139,00 kg
4381253646	125	Typ E3	flanșă DN	2 x ZAK 46	763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		139,00 kg
4381253650	125	Typ E3	flanșă DN	2 x filet interior 1 1/2"	763 mm	415 mm	522,5 mm	518 mm	420 mm	19,3 mm	3		139,00 kg
4381503000	150	Typ E3	-		777 mm	415 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		133,00 kg
4381503046	150	Typ E3	-	2 x ZAK 46	777 mm	415 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		133,00 kg
4381503050	150	Typ E3	-	2 x filet interior 1 1/2"	777 mm	415 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		133,00 kg
4381503100	150	Typ E3	BAIO DN 80		777 mm	415 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		142,00 kg
4381503146	150	Typ E3	BAIO DN 80	2 x ZAK 46	777 mm	415 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		142,00 kg
4381503150	150	Typ E3	BAIO DN 80	2 x filet interior 1 1/2"	777 mm	415 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		142,00 kg
4381503600	150	Typ E3	flanșă DN		777 mm	415 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		143,00 kg
4381503646	150	Typ E3	flanșă DN	2 x ZAK 46	777 mm	451 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		143,00 kg
4381503650	150	Typ E3	flanșă DN	2 x filet interior 1 1/2"	777 mm	415 mm	533,5 mm	541 mm	435 mm	19,3 mm	3		143,00 kg
4382003000	200	Typ E3	-		875 mm	465 mm	615,5 mm	676 mm	540 mm	24,3 mm	3		225,00 kg
4382003046	200	Typ E3	-	2 x ZAK 46	875 mm	465 mm	615,5 mm	676 mm	540 mm	24,3 mm	3		225,00 kg
4382003050	200	Typ E3	-	2 x filet interior 1 1/2"	875 mm	465 mm	615,5 mm	676 mm	540 mm	24,3 mm	3		225,00 kg
4382003100	200	Typ E3	BAIO DN 80		875 mm	465 mm	615,5 mm	676 mm	540 mm	24,3 mm	3		232,00 kg
4382003146	200	Typ E3	BAIO DN 80	2 x ZAK 46	875 mm	465 mm	615,5 mm	676 mm	540 mm	24,3 mm	3		230,00 kg
4382003600	200	Typ E3	flanșă DN		875 mm	465 mm	615,5 mm	676 mm	540 mm	24,3 mm	3		232,00 kg
4382003646	200	Typ E3	flanșă DN	2 x ZAK 46	875 mm	465 mm	615,5 mm	676 mm	540 mm	24,3 mm	3		232,00 kg
4382003650	200	Typ E3	flanșă DN	2 x filet interior 1 1/2"	875 mm	465 mm	616,5 mm	676 mm	540 mm	24,3 mm	3		232,00 kg

Produsul a fost adaugat la lista de dorinte Adauga la lista de dorinte Lista de dorinte

Preţul include garnitura de etanşare BAIO® (tip BLD®) pentru apă, montată din fabrică

Cost suplimentar pentru garnitura GKS, vezi secţiunea 1

Numărul şi preţurile articolelor pentru Combi-III cu 1 sau 2 vane la cerere

La conectarea ţevilor din PE trebuie să utilizaţi un suport liniar din oţel inox.
